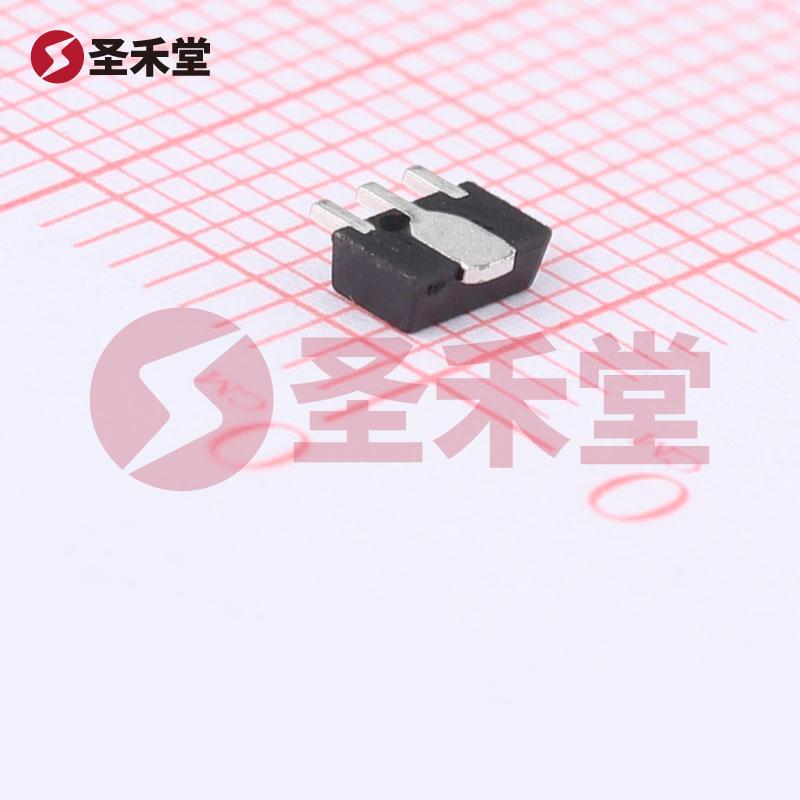

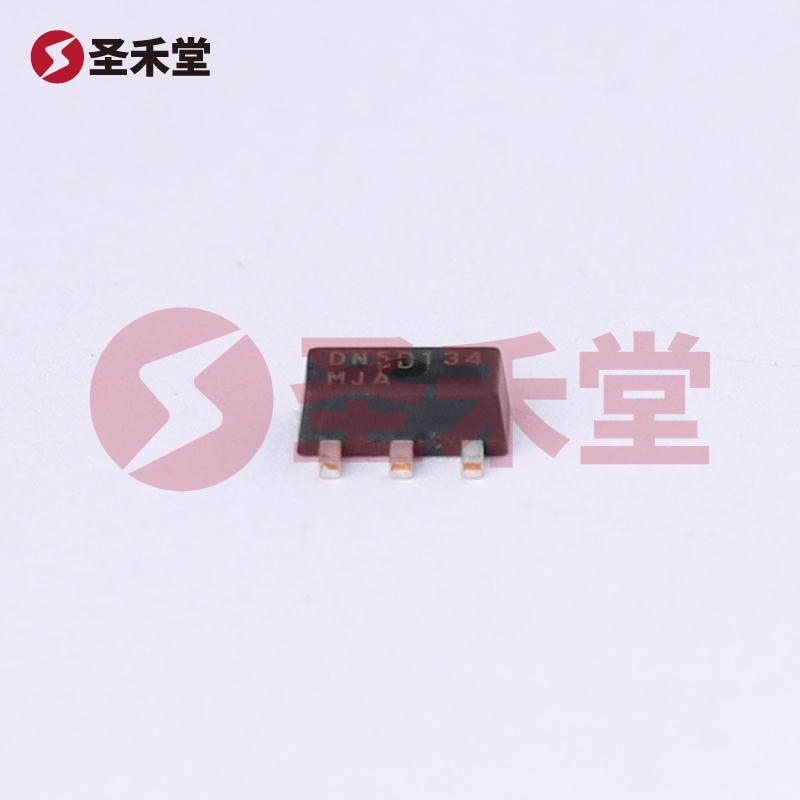

注：图像仅供参考，请参阅产品规格
DN2540N8-G
- 商品编码： BM69419390复制
- 品牌： MICROCHIP(美国微芯)复制
- 封装： SOT-89复制
- 包装： 编带复制
- 重量： 0.085g复制
- 描述： 场效应管(MOSFET) 1.6W 400V 170mA 1个N沟道复制
DN2540N8-G参数
属性 | 参数值 |
|---|---|
| 数量 | 1个N沟道 |
| 漏源电压(Vdss) | 400V |
| 连续漏极电流(Id) | 170mA |
| 导通电阻(RDS(on)) | 25Ω@0V |
| 耗散功率(Pd) | 1.6W |
属性 | 参数值 |
|---|---|
| 输入电容(Ciss) | 300pF |
| 反向传输电容(Crss) | 5pF |
| 类型 | N沟道 |
| 输出电容(Coss) | 30pF |
| 栅极电压(Vgs) | ±20V |
DN2540N8-G手册
DN2540N8-G概述
DN2540N8-G 产品概述
概述
DN2540N8-G是一款由美国微芯科技（Microchip Technology Inc.）生产的高性能N沟道MOSFET（场效应管），其具有400V的漏源电压能力，使其能够在高压环境下可靠地工作。这款器件广泛应用于电源管理、开关电路、灯光调节等各种要求高效开关操作的应用场景。
关键参数
- 类型: N沟道MOSFET
- 漏源电压 (Vdss): 400V
- 连续漏极电流 (Id): 170mA (在25°C时，Tj=25°C)
- 导通电阻 (Rds(on)): 在120mA时最大值为25Ω
- 驱动电压 (Vgs): 最大值为±20V
- 输入电容 (Ciss): 在25V下最大值为300pF
- 功率耗散 (Pd): 最大值为1.6W (在Tc时)
- 工作温度范围: -55°C到150°C
- 封装类型: 表面贴装型 (SMD)
- 器件封装: TO-243AA (SOT-89)
设计特性
DN2540N8-G的设计特点使其在高压应用中表现出色。其具有较高的漏源电压（Vdss），能够承受高达400V的工作电压，使其非常适合用于高压电源模块和电机驱动器。虽然其连续漏极电流为170mA，但该器件在设计时保证了在额定条件下的稳定性与可靠性。
此外，它的高工作温度范围（-55°C ~ 150°C）使其适用于严苛的环境，能够在多种工业应用中可靠运行。DN2540N8-G还具备耗尽模式功能，这意味着在无栅极电压的情况下，通道可以保持关闭状态，提高了系统在无驱动情况下的安全性。
驱动和控制
该MOSFET的最大驱动电压（Vgs）为±20V，意味着它可以通过适当的栅极驱动信号来实现快速开关操作，从而提高整个电路的工作效率。 其最大导通电阻为25Ω（在120mA下），在实际应用中，这一特性保证了较低的功耗，减少了发热，并提高了系统的整体性能。
封装和安装
封装方面，DN2540N8-G采用TO-243AA（SOT-89）封装，具有小尺寸和低重量的特性，使其方便在密集的电路板上安装。这种表面贴装型设计可以大大提高PCB的空间利用效率，并简化自动化焊接过程。因此，该器件非常适合用于多种现代电子产品和设备中，如便携式设备、工业控制、汽车电子等。
应用场合
DN2540N8-G广泛应用于各种电源管理及控制系统，包括但不限于以下领域：
- 开关电源：用于电源变换器中，可以增加效率并减少损耗。
- 电机驱动：在电机控制器中作为开关管，用于调节电机速度。
- LED驱动电路：在LED照明系统中，可以有效控制LED的亮度。
- 高压继电器：可以作为高压开关，用于控制大功率负载。
结论
通过结合高耐压、低导通电阻以及广泛工作温度范围等特性，DN2540N8-G在高压开关和控制应用中展示了其卓越的性能，是工程师在设计电源管理系统时值得考虑的理想选择。微芯科技凭借其在电子元器件领域的专业性，为DN2540N8-G的出色表现提供了充分的保证。
