TC4424AVOA713

TC4424AVOA713 产品概述

一、产品简介

TC4424AVOA713 是由美国微芯科技(Microchip Technology)推出的一款低端栅极驱动器IC，设计用于高效驱动N沟道和P沟道MOSFET。这款驱动器采用非反相输入类型，使其在与多种逻辑电平兼容时具备出色的工作性能。它具有独立通道配置，适用于广泛的应用场景，如开关电源、马达驱动、LED驱动等。

二、基本参数

• 供电电压范围：TC4424A支持4.5V到18V的供电，适合多种电压应用场合。
• 输入类型：该IC为非反相，意味着输入信号状态为高时，输出也为高，这使得系统设计更为简洁易懂。
• 上升和下降时间：典型的上升/下降时间均为12ns，这样的快速响应特性使其能够有效减少开关损耗，提高系统整体效率。
• 工作温度范围：产品可在-40°C到150°C的宽广温度范围内工作，确保其在各种严苛环境下的稳定性和可靠性。
• 逻辑电压：逻辑输入电压的高低阈值分别为0.8V和2.4V，确保与大多数数字逻辑电路兼容。

三、电流与驱动能力

TC4424AVOA713具备较强的输出能力，最高峰值输出电流为4.5A（灌入和拉出）。这使得该IC能够驱动高负载的MOSFET，从而适应较大功率的应用要求。由于采用低端驱动配置，此IC特别适合用于驱动接地连接的负载，实现高效开关以及控制。

四、封装和安装类型

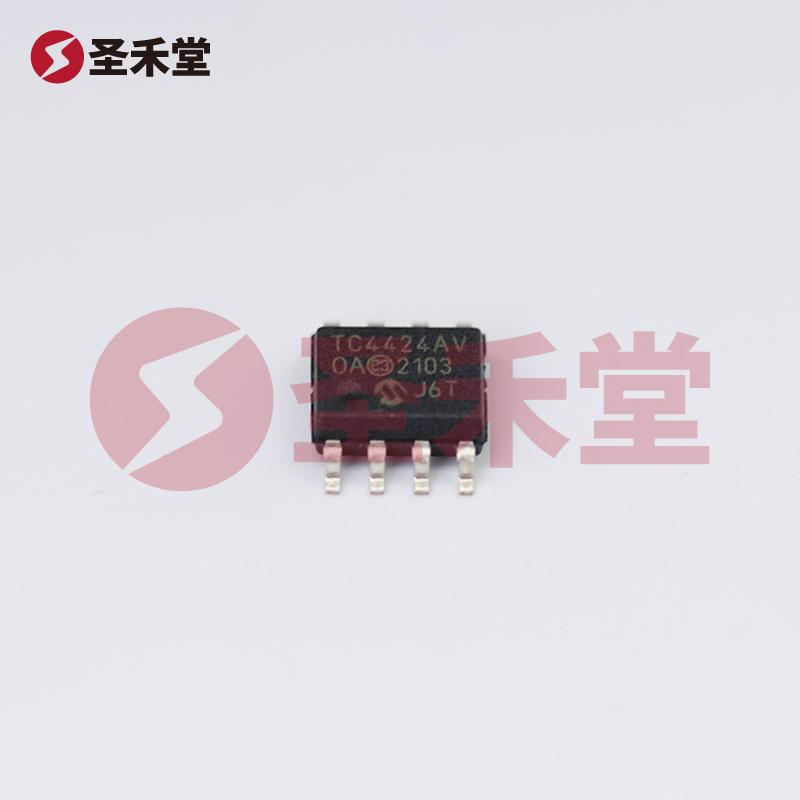

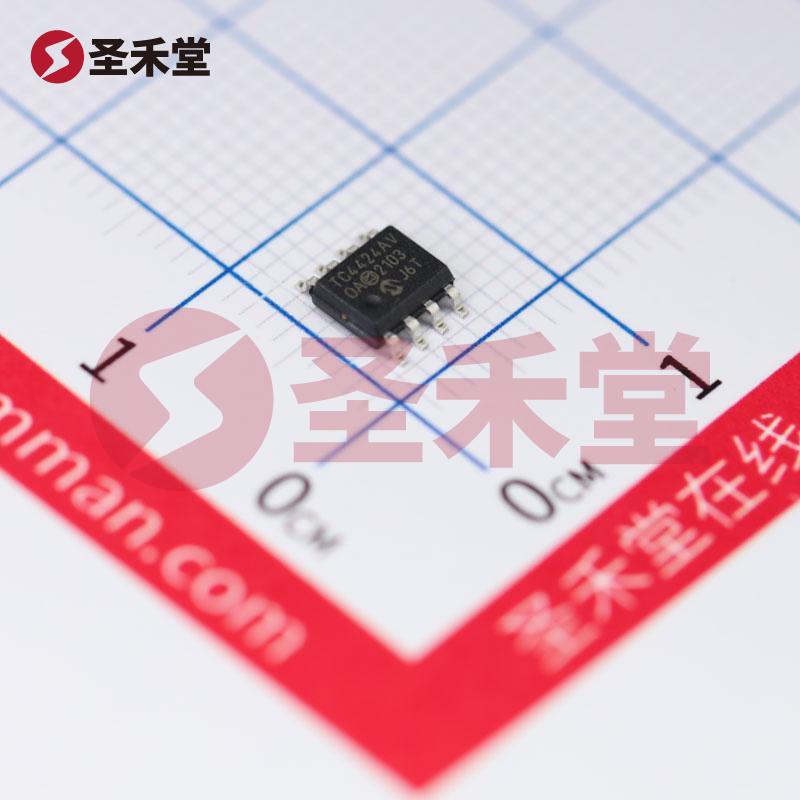

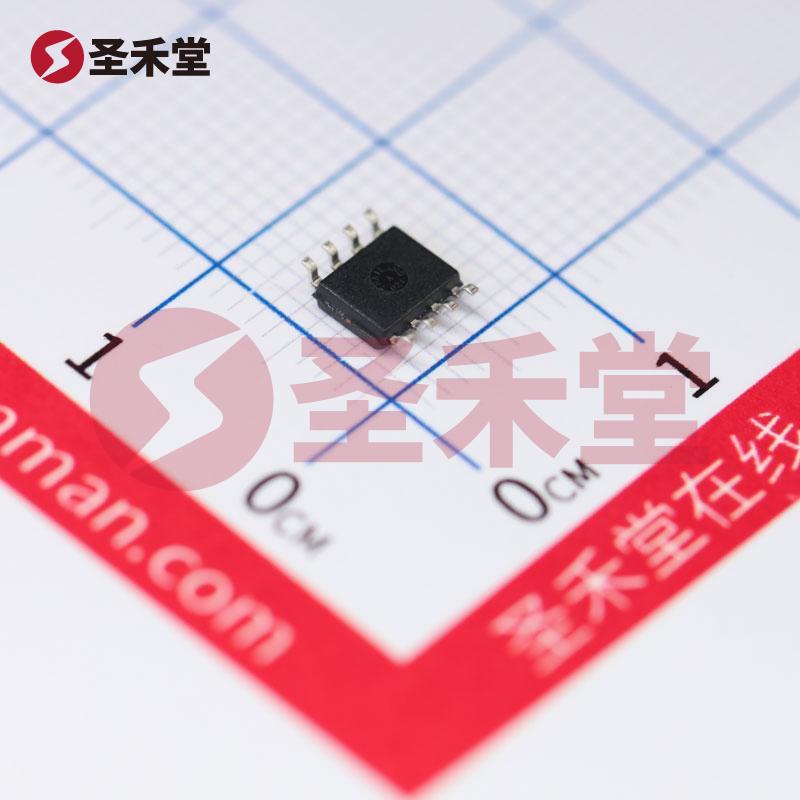

TC4424A采用标准SOIC-8封装，表面贴装型设计，适合现代电子设备的微型化趋势。SOIC-8封装不仅节省空间，而且能够提升PCB布线效率，适用于高密度布局的场合。

五、应用场景

由于其优异的性能和灵活的配置，TC4424AVOA713广泛应用于以下领域：

1. 电机控制：在直流电机和步进电机的驱动电路中，可以使用该栅极驱动器高效地控制电机的开关状态。
2. 开关电源：在DC-DC转换器中，TC4424能够快速切换开关MOSFET，提高转换效率。
3. LED驱动：在LED照明系统中，配合适当的功率MOSFET，实现亮度的精确控制。
4. 类电池管理：在电池驱动设备中，TC4424可用于管理和控制负载，提高能量利用效率。

六、总结

TC4424AVOA713 作为一款高性能的低端栅极驱动器IC，其广泛的电压范围、快速的上升和下降时间、以及强大的输出能力，使其成为众多电气和电子应用的理想选择。结合其可靠的工作温度范围和紧凑的封装设计，TC4424A为设计工程师在开发高效、可靠的电源驱动和控制电路提供了有力支持。无论是在新产品开发中，还是在现有产品的改进中，TC4424A都能够发挥积极的作用。
