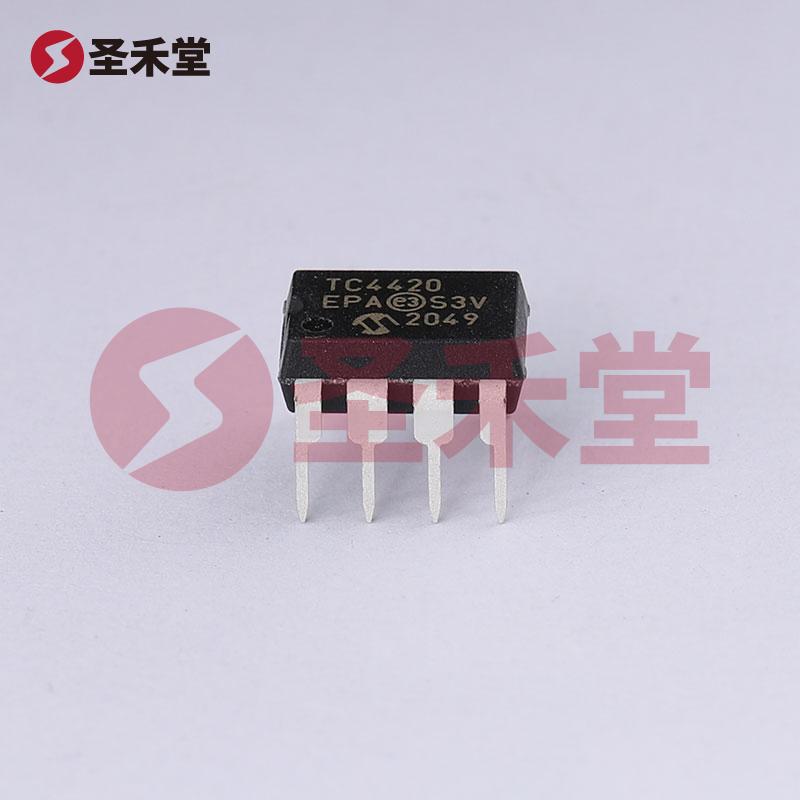

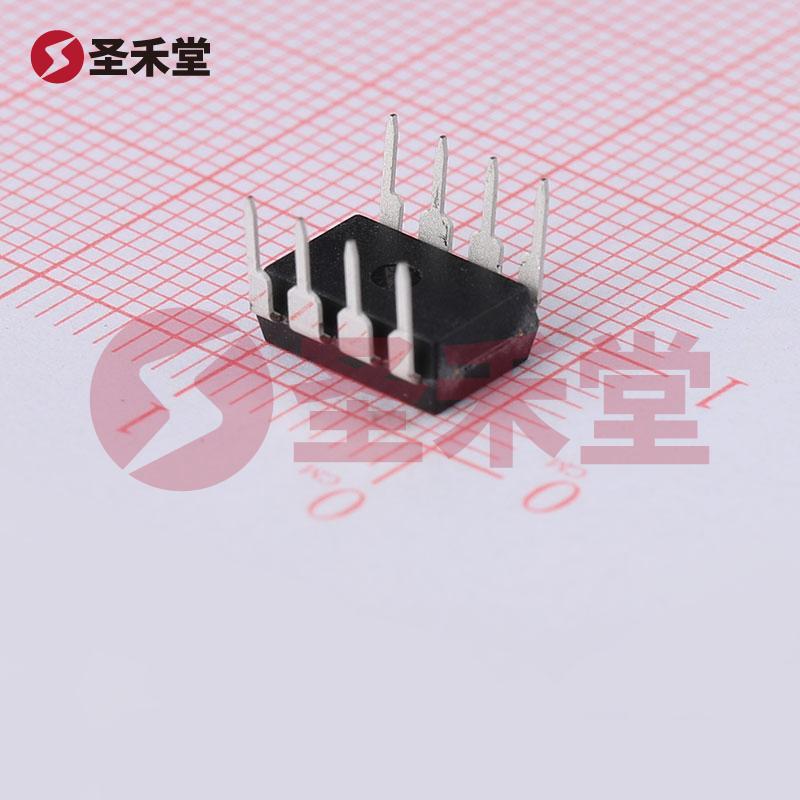

TC4420EPA
- 商品编码： BM69419448复制
- 品牌： MICROCHIP(美国微芯)复制
- 封装： PDIP-8复制
- 包装： 管装复制
- 重量： 0.55g复制
- 描述： 低端-栅极驱动器-IC-非反相-8-PDIP复制
TC4420EPA参数
属性 | 参数值 |
|---|---|
| 负载类型 | MOSFET |
| 驱动通道数 | 1 |
| 灌电流(IOL) | 6A |
| 拉电流(IOH) | 6A |
| 工作电压 | 4.5V~18V |
| 上升时间(tr) | 25ns |
属性 | 参数值 |
|---|---|
| 下降时间(tf) | 25ns |
| 工作温度 | -40℃~+150℃ |
| 输入高电平(VIH) | 2.4V |
| 输入低电平(VIL) | 800mV |
| 静态电流(Iq) | 450uA |
TC4420EPA手册
TC4420EPA概述
TC4420EPA 产品概述
概述
TC4420EPA是由Microchip（美国微芯）公司推出的一款高性能低端栅极驱动器。该产品专为各种应用中的MOSFET驱动设计，能够有效提高功率转换的效率和响应速度。TC4420EPA适合于电源管理、马达控制以及各种需要MOSFET驱动的高频开关应用。
基础参数
TC4420EPA的工作电压范围为4.5V至18V，这种灵活的电压范围使其能够支持多种不同的电源配置。其最大输出电流为6A（灌入和拉出），在高功率驱动需求的应用中表现出色。产品的工作温度范围为-40°C至150°C，确保了其在极端环境条件下的可靠性，适合多个工业应用。
输入与输出特性
该驱动器是非反相输入类型，提供了简单而有效的控制方案。逻辑电压的低电平阈值（VIL）为0.8V，而高电平阈值（VIH）为2.4V，使其能够轻松与各种逻辑电平的控制设备兼容。此外，TC4420EPA的上升时间和下降时间的典型值均为25ns，表现出良好的高速切换能力，这对于需要快速开关的应用至关重要。
技术特点
栅极类型：TC4420EPA配备了N沟道和P沟道MOSFET驱动能力，可以同时驱动高侧和低侧MOSFET，适应多种电路设计需求。
驱动配置：该驱动器为低端配置，适合于绝大多数常见的功率开关拓扑结构，优化设计的简便性。
封装和安装：TC4420EPA采用PDIP-8封装，具备通孔安装类型，使其在PCB上布线时相对简单，适合于手工焊接和自动化生产。
应用场景
TC4420EPA广泛应用于以下几个领域：
- 电源管理：可以用于DC-DC转换器中，增强开关元件的响应速度和系统的整体效率。
- 电动马达驱动：在高效驱动直流电机和步进电机的场合，TC4420EPA能够提供强大的驱动能力，确保电机的快速启动和停止。
- LED照明驱动：在高频开关和照明应用中，该器件能够调节和驱动LED，以实现智能调光和色温控制。
- 开关电源：适合于各类开关电源中，以提升功率开关的切换性能，确保稳定供电。
总结
TC4420EPA是一款高性能的低端栅极驱动器，其强大的性能参数，宽广的工作电压范围以及出色的逻辑兼容性，使其在现代电子设计中成为理想的选择。无论是在功率管理、马达控制还是其他高频开关应用中，TC4420EPA都展现出卓越的性能和可靠性。选择TC4420EPA，能够帮助工程师更有效地实现设计目标，提升系统的整体性能与效率。
