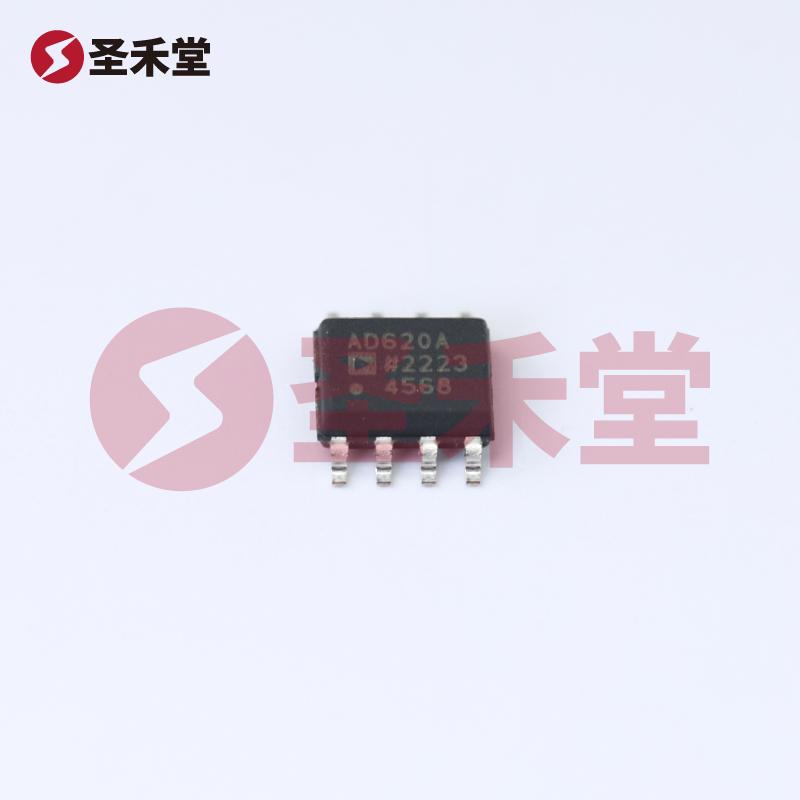

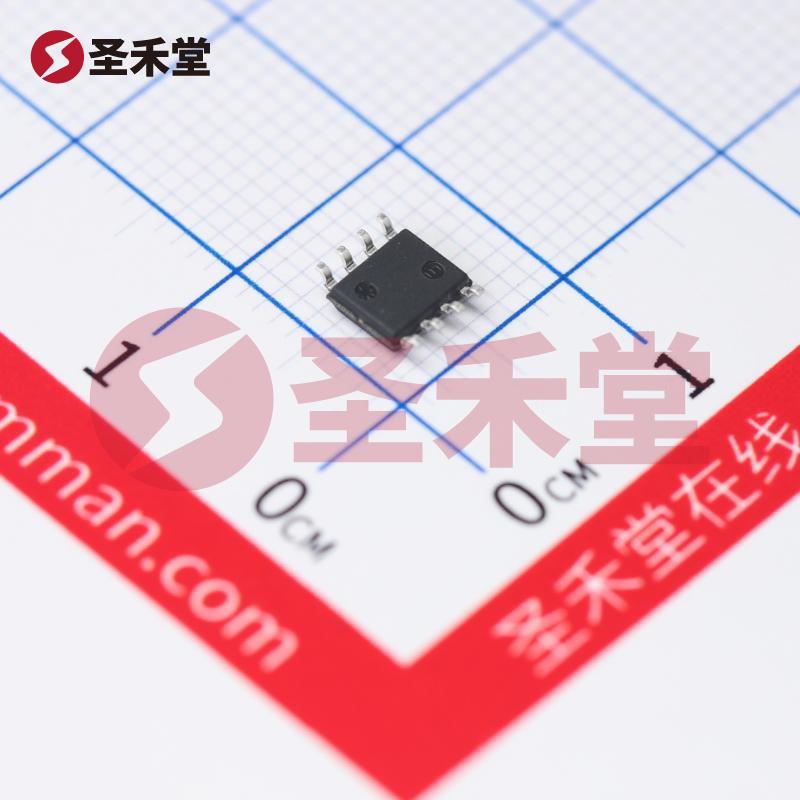

注：图像仅供参考，请参阅产品规格
AD620ARZ-REEL7
- 商品编码： BM69419456复制
- 品牌： ADI(亚德诺)/LINEAR复制
- 封装： SOIC-8复制
- 包装： 编带复制
- 重量： 0.15g复制
- 描述： 仪表放大器 1.2V/us 30uV 单路 500pA复制
AD620ARZ-REEL7参数
属性 | 参数值 |
|---|---|
| 放大器数 | 单路 |
| 共模抑制比(CMRR) | 100dB |
| 输入偏置电流(Ib) | 500pA |
| 输入失调电压(Vos) | 30uV |
| 增益带宽积(GBP) | 1MHz |
| 压摆率(SR) | 0.75V/us |
| 输出电流 | 18mA |
| 静态电流(Iq) | 1.3mA |
属性 | 参数值 |
|---|---|
| 输入失调电压温漂(Vos TC) | 300nV/℃ |
| 工作温度 | -40℃~+85℃ |
| 最大电源宽度(Vdd-Vss) | 36V |
| 噪声密度(eN) | 9nV/√Hz@1kHz |
| 输入失调电流(Ios) | 1nA |
| 双电源(Vee ~ Vcc) | 2.3V~18V；-18V~-2.3V |
| 稳定时间 | 15us |
| 功能特性 | 外部电阻增益；ESD保护；EMI滤波/RF抑制 |
AD620ARZ-REEL7手册
AD620ARZ-REEL7概述
AD620ARZ-REEL7 产品概述
AD620ARZ-REEL7 是一款高性能的仪表放大器，由 Analog Devices（ADI）制造，广泛用于信号增益、传感器信号处理和医疗设备等精密应用。它具备多项优良规格，能够支持复杂的测量和监测项目，尤其适合低电流和低电压信号的放大。
关键参数
带宽： AD620ARZ-REEL7 的 -3dB 带宽为 1MHz，确保在高频条件下仍然能够保持稳定的增益性能。这对于要求快速响应和高清晰度信号的应用尤为重要。
电流特性：
- 输入偏置电流：最大 500pA，意味着在低信号源阻抗的应用中，AD620 能够有效地降低因输入偏置电流引起的信号失真。
- 输出电流：每通道可输出 18mA，适合推动传感器或其他低阻抗负载。
电压供电范围： AD620ARZ-REEL7 支持单电源或双电源供电，供电电压范围从 ±2.3V 到 ±18V 或单电源 4.6V 至 36V。这为设计师提供了灵活性，使其可以在多种电源配置中使用。
低输入补偿电压： 输入补偿电压仅为 30µV，这使得 AD620 在精密测量中表现出色，尤其适合测量微小信号。
压摆率： 压摆率为 1.2V/µs，确保在快速变化的输入信号情况下，能够迅速跟随信号波动，提供准确的信号放大。
工作温度范围： AD620ARZ-REEL7 可在 -40°C 到 85°C 的宽温度范围内稳定工作，这使其能够适用于恶劣环境下的工业或汽车应用。
封装类型： 采用 8-SOIC 封装，尺寸为 0.154"（3.90mm 宽），提供了良好的空间效率，适合高密度 PCB 设计。
应用场景
AD620ARZ-REEL7 的设计使其适用于各种应用领域：
- 医疗设备：在 ECG、EEG、温度传感器和其他生物信号监测系统中，AD620 能够处理微弱的生物信号，并保持高精度和低噪声输出。
- 工业传感器：用于信号放大的传感器系统，例如压力传感器、温度传感器和位置传感器，能够有效处理传感器输出的微小变化。
- 数据采集系统：在高精度的数据采集系统中，将微弱的模拟信号转换至可处理数字信号，对提高信号的动态范围及分辨率起着至关重要的作用。
结论
AD620ARZ-REEL7 以其卓越的性能、灵活的供电选项和广泛的应用适应性，成为市场上极具吸引力的仪表放大器选择。无论是在精密医疗设备还是复杂工业应用中，AD620ARZ-REEL7 都能为系统提供所需的增益和稳定性，帮助设计师实现更高效、更准确的信号处理系统。由于其优异的电气性能和可靠性，AD620ARZ-REEL7 是高精度放大应用的理想选择。
