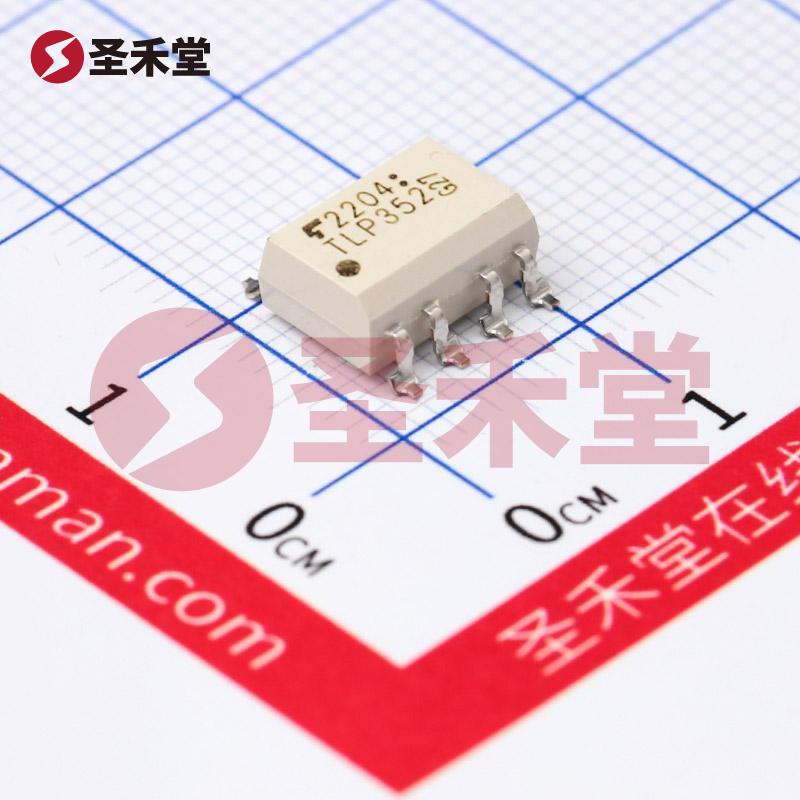

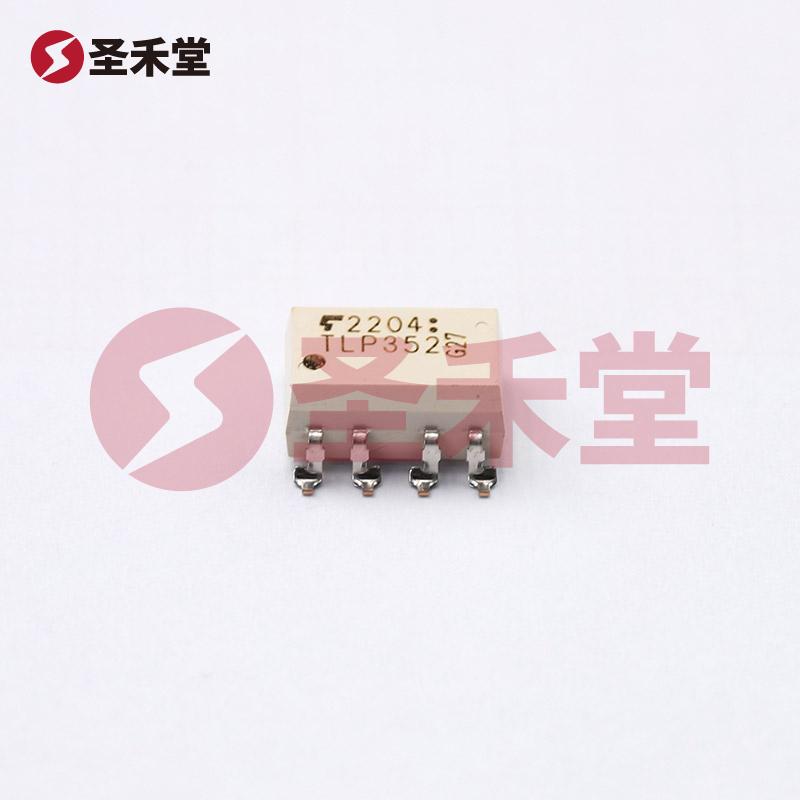

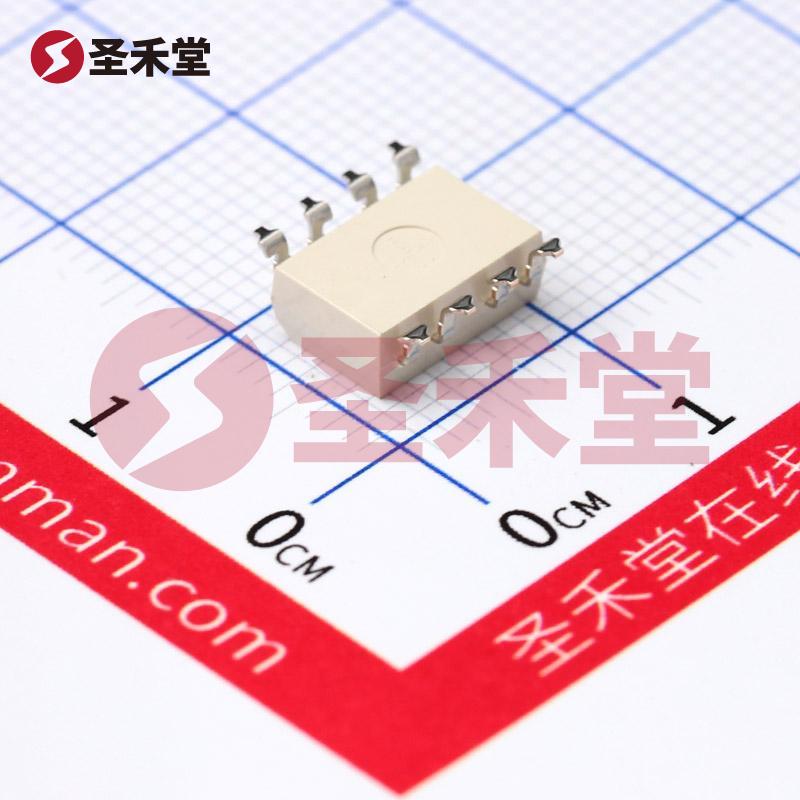

注：图像仅供参考，请参阅产品规格
TLP352(TP1,F)
- 商品编码： BM69419880复制
- 品牌： TOSHIBA(东芝)复制
- 封装： SOP-8-2.54mm复制
- 包装： 编带复制
- 重量： 1.006g复制
- 描述： 贴片光耦 TLP352(TP1,F)复制
TLP352(TP1,F)参数
属性 | 参数值 |
|---|---|
| 输入类型 | DC |
| 工作电压 | 15V~30V |
| 隔离电压(Vrms) | 3.75kV |
| CMTI(kV/us) | 20kV/us |
| 通道数 | 1 |
| 工作温度 | -40℃~+125℃ |
| 传播延迟 tpLH | 200ns |
| 传播延迟 tpHL | 200ns |
属性 | 参数值 |
|---|---|
| 输入阈值电流(FH) | 5mA |
| 输出电流 | 2A |
| 耗散功率(Pd) | 260mW |
| 输出电压 | 35V |
| 正向压降(Vf) | 1.7V |
| 直流反向耐压(Vr) | 5V |
| 正向电流(If) | 10mA |
| 功能特性 | 欠压锁定 |
TLP352(TP1,F)手册
TLP352(TP1,F)概述
TLP352(TP1,F) 产品概述
一、产品简介
TLP352(TP1,F) 是一款高性能的光学耦合器，由著名半导体制造商TOSHIBA（东芝）生产。该器件采用表面贴装型（SMD）封装，适合各种现代电子设备的高密度电路设计。其技术特点使其能够在电气隔离和信号传输中发挥重要作用，广泛应用于工业自动化、通信设备及家电等领域。
二、主要技术参数
光学耦合技术
TLP352使用光学耦合技术，通过光信号实现输入和输出之间的隔离，具有很好的抗干扰性和稳定性。该器件的电气隔离电压可达到3750Vrms，确保了在高电压环境下的安全性。高耐压性能
设备的共模瞬变抗扰度达到20kV/µs，能够有效抵御电网波动和瞬时过压干扰，确保系统的稳定运行，尤其适合在工业环境中使用。延迟和脉宽失真
TLP352的传播延迟(tpLH / tpHL)最大值为200ns，脉宽失真最大为50ns。这些特性使其在数据传输过程中，确保信号的准确传递和快速响应。高速性能
器件的上升/下降时间分别为15ns和8ns，展现出良好的频率响应能力，适合高速数字信号传输。输出电流能力
TLP352能承受最大2A的持续输出电流和峰值输出电流2.5A，适用于对输出电流有较高要求的应用场景。工作电压范围
输出供电电压范围为15V到30V，这使得该元器件在各种电源条件下均能稳定工作，同时也支持不同的应用需求。工作温度范围
TLP352具备宽广的工作温度范围，-40°C至125°C，使其在极端环境条件下仍能保持优良的性能，适用于多种工业和消费电子应用。封装与认证
该光耦的封装形式为8-SMD（鸥翼型），极大地节省了PCB空间并提升了散热性能。此外，TLP352获得了CSA、cUL和UL等多个认证，确保了其在各种应用场景中的安全性和可靠性。
三、应用领域
凭借其卓越的性能，TLP352(TP1,F)被广泛用于以下领域：
数据通信
在高速数据通信和信号隔离应用中，TLP352以其低延迟和高频率特点成为理想选择。能够保障信号在传输过程中的完整性和可靠性。工业自动化
在工控设备和PLC中，TLP352提供必要的电气隔离，保护控制电路和信号处理单元，减少噪声和干扰对设备运行的影响。家电产品
在智能家居产品中，通过TLP352的光隔离特性实现控制板与主电源的有效隔离，提升产品的安全性和稳定性。电源管理
TLP352可用于开关电源中，为反馈信号提供隔离解决方案，从而提高电源系统的稳定性和可靠性。
四、总结
综上所述，TLP352(TP1,F) 是一款功能强大、性能优良的光学耦合器，具备高电压隔离、优秀的数据传输能力和耐广温特性，广泛适用于工业自动化、家电、通信以及电源管理等多个领域。凭借其可靠性和安全性，TLP352为现代电子设备的设计提供了灵活性和保障，成为各类高性能电子解决方案中不可或缺的元器件。
