TCLT1106 产品概述

产品简介

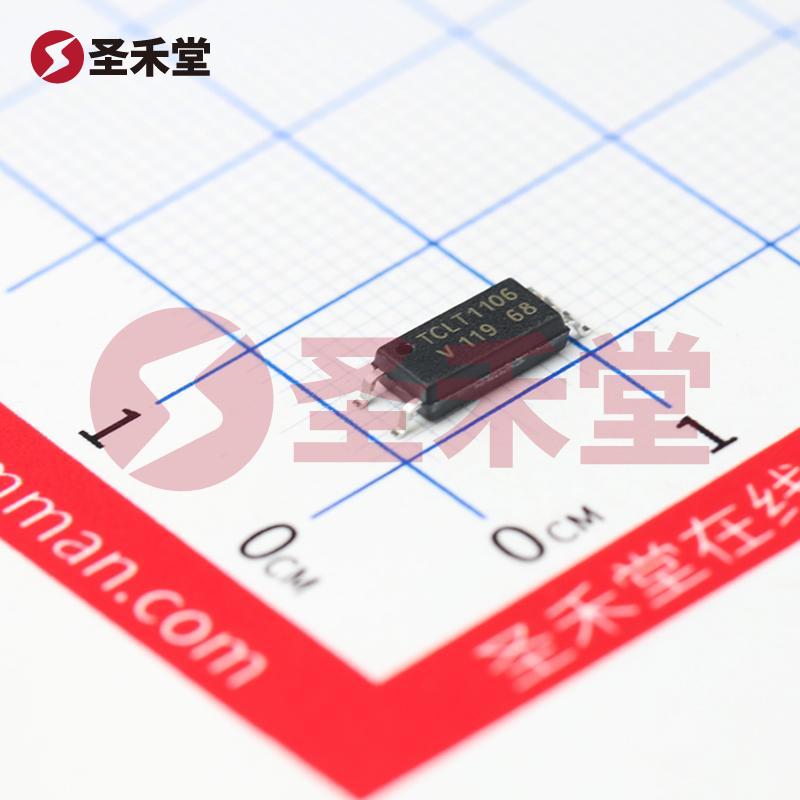

TCLT1106 是一款由 VISHAY（威世）公司生产的高性能光耦合器，其结构内置发光二极管和光敏晶体管，适用于各类隔离和信号传输的应用场景。该元器件具有优良的隔离性能、高速响应特性以及良好的温度适应性，广泛应用于工业控制、数据通信和电源管理等场合。

基础参数

TCLT1106 具备以下重要的基础参数：

• 通道数：该光耦合器为单通道设计，使其在简单的应用场景中能够有效运作。
• 电压隔离：产品具备高达 5000Vrms 的电压隔离能力，确保对敏感电路的保护，防止高电压引入干扰。
• 电流传输比：在 5mA 额定电流下，最小电流传输比可达 100%，最大可到 300%，这表明在输入电流变化时，输出电流具备良好的线性关系，便于快速、可靠的信号传输。
• 典型响应时间：接通和关断时间典型值分别为 6µs 和 5µs，满足大多数快速信号处理的需求。上升和下降时间典型值为 3µs 和 4.7µs，进一步增强了其在高频应用中的表现。

电子特性

• 输入类型：支持直流电输入，适用于各种直流驱动电路。
• 输出类型：采用有基极的晶体管输出，便于与后续电路的接口和集成。
• 最大输出电压：可以承受高达 80V 的输出电压，适应高电压信号的处理。
• 输出电流：在通道中，最大输出电流为 50mA，适合多种负载情况。
• 正向电压：典型的正向电压为 1.25V，确保高效的电源利用率。
• 最大工作电流：DC 正向电流最大可达 60mA，有助于实现高效能的驱动。

热性能与安装

• 工作温度范围：该光耦合器能够在 -55°C ~ 100°C 的温度范围内高效工作，适合恶劣环境下的应用。

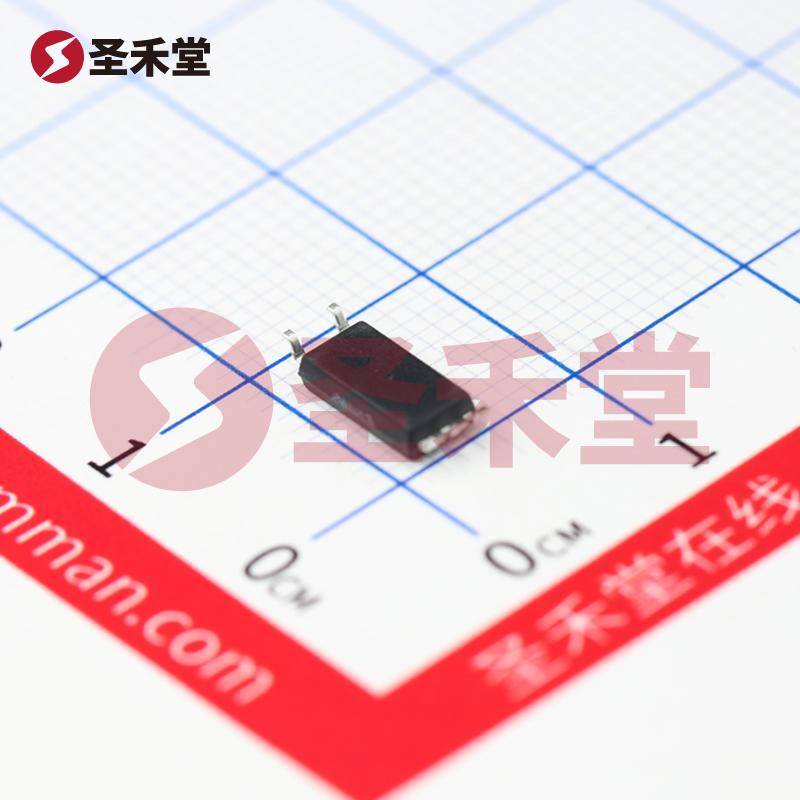

• 安装类型：采用表面贴装型(SMD)设计，适合于现代电子设备的高密度布局，提高生产效率。

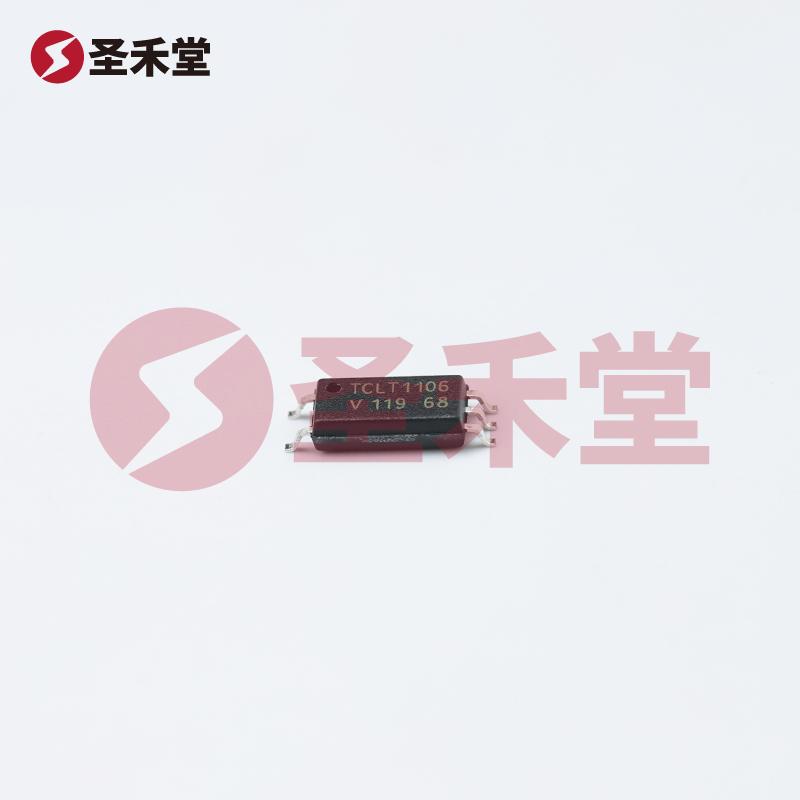

• 封装：TCLT1106 采用 6-SOP（6-SOIC），5 引脚封装，卓越的物理特性让其在多样的电路布局中保持良好的适应性。

应用领域

由于其优良的性能，TCLT1106 可广泛应用于：

• 工业控制系统：用于信号隔离与电流监测，确保工业设备的安全和可靠性。
• 数据传输：在计算机和通信设备中实现数据隔离，减少信息泄露的风险。
• 电源管理：在开关电源等设备中提供高效的隔离与反馈信号传输，优化电源效率。

总结

综上所述，TCLT1106 在众多应用中展现出卓越的性能特性，如高隔离电压、快速响应时间和广泛的工作温度范围等，适合于多种行业的各种应用场景。它的高性能与稳定性使其成为现代电子设计中不可或缺的重要元件。选择 TCLT1106，能够为您的项目带来更高的可靠性和更先进的技术支持。
