1N5711

1N5711 产品概述

1. 产品介绍

1N5711 是一种高性能肖特基二极管，旨在满足现代电子应用中对快速开关和低正向压降的需求。该元器件由意法半导体（STMicroelectronics）生产，以其高可靠性和卓越的电气特性，在工业、通信和消费电子等领域广泛使用。

2. 主要参数

• 二极管类型：单肖特基二极管
• 最大峰值反向电压（VR）：70V
• 最大正向电流（IF）：15mA
• 不同电压（Vr）和频率（F）下的电容：2pF @ 0V, 1MHz
• 最大功率耗散：430mW
• 工作温度范围：-65°C ~ 200°C（结温TJ）
• 封装类型：DO-35 (也 compatible with DO-204AH)

3. 电气特性

1N5711的电气特性具有显著的优势。肖特基二极管由于其金属-半导体接触而具有较低的正向压降，通常在0.3V左右。这种特性使得1N5711在低电压应用中表现出色，并能有效减少功率损失，尤其是在高频开关电源和整流电路中表现优异。

该二极管的峰值反向电压为70V，这为它提供了良好的反向电压耐受能力，使其在电气噪声和不稳情况的应用中具有更高的稳定性。此外，该器件的最大正向电流为15mA，这使其特别适合于小信号调制和检测电路。

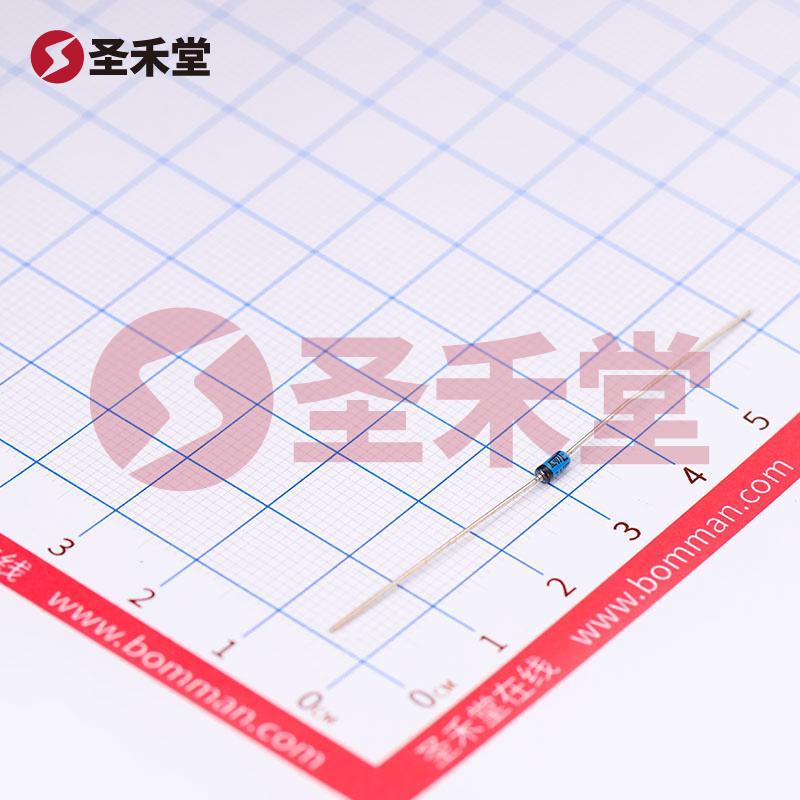

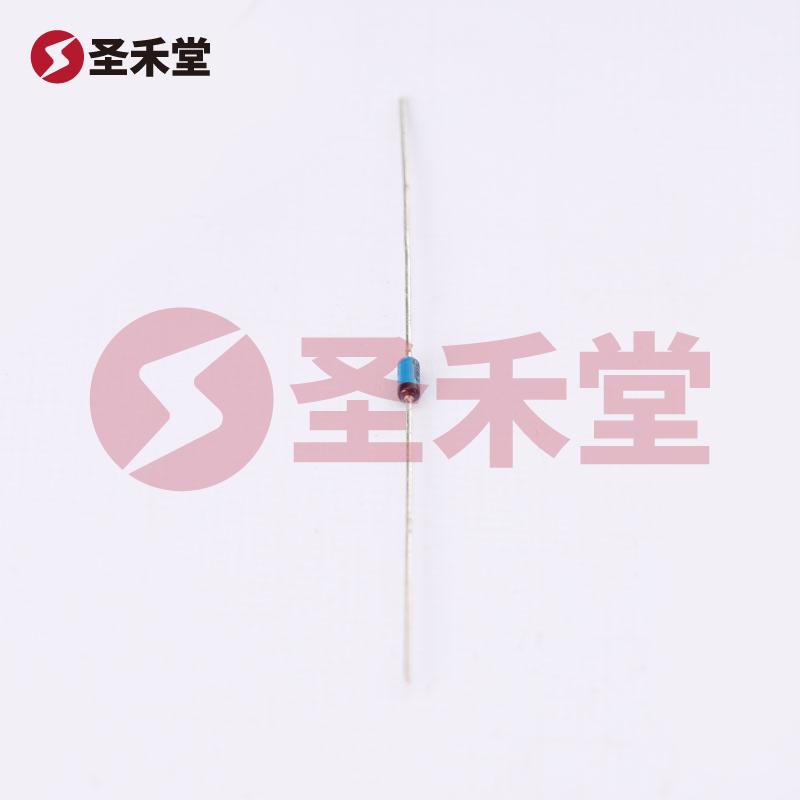

4. 封装与物理特性

1N5711采用DO-35封装，这一轴向封装设计使得二极管在电路板上易于安装与布局，适合于各种自动化生产线。其结构具有良好的热传导性，能有效散热，从而支持器件在高温和高功率应用中的稳定运行。同时，该封装的相对紧凑性在设计空间限制的现代电子设备中也体现出了其优势。

5. 应用场景

1N5711广泛应用于以下几个领域：

• 开关电源：由于其快速反应和低正向压降，在开关电源中可以有效减少开关损耗，提高效率。
• 整流电路：用作整流应用中的快速恢复二极管。
• RF和微波电路：由于其良好的高频性能，可以满足无线电频率下的快速检测和混频应用。
• 保护电路：在负载保护和信号保护电路中，作为瞬态抑制器，保护敏感器件免受突发高电压损害。

6. 结论

总体而言，1N5711肖特基二极管因其优异的电气特性、良好的温度适应性以及理想的封装设计，成为多种电子应用中的理想选择。不论是在高频电子设备还是在低功耗电路中，该二极管都能提供高效稳定的性能，为设计工程师创造更大的灵活性和可靠性。如果您正在寻找一款高效、可靠的二极管组件，1N5711无疑是您工程中的重要工具。
