SMCJ70A-13-F

SMCJ70A-13-F 产品概述

SMCJ70A-13-F 是一种高效能二极管，广泛应用于电子设备的过压保护，特别是在需要高稳定性和可靠性的地方。该器件主要用于抑制瞬态电压冲击，保障电子线路的安全与稳定，从而防止因过电压导致的损坏。作为一款齐纳二极管，SMCJ70A-13-F 在提供电压保护的同时，能够有效限制瞬态过压，确保设备在高电压环境下的正常运行。

主要技术参数

1. 类型: 齐纳二极管
2. 单向通道: 1
3. 反向断态电压（典型值）: 70V
4. 击穿电压（最小值）: 77.8V
5. 最大箝位电压（不同 Ipp 时）: 113V
6. 峰值脉冲电流 (10/1000µs): 13.3A
7. 峰值脉冲功率: 1500W（1.5kW）
8. 电源线路保护: 无
9. 应用场景: 通用
10. 工作温度范围: -55°C 至 150°C（TJ）
11. 安装类型: 表面贴装型
12. 封装/外壳: DO-214AB，SMC

设计与构造

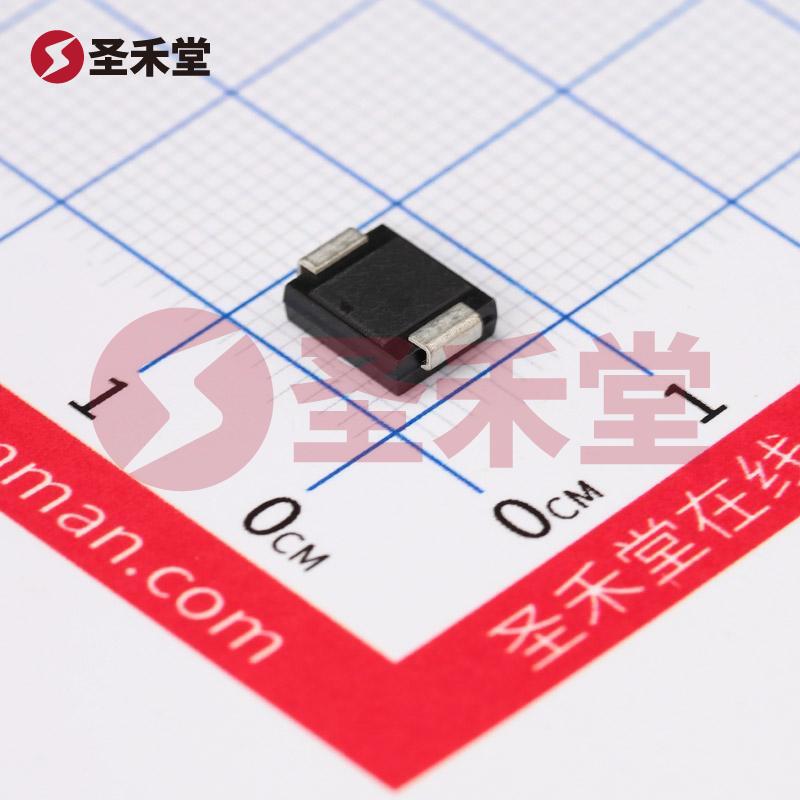

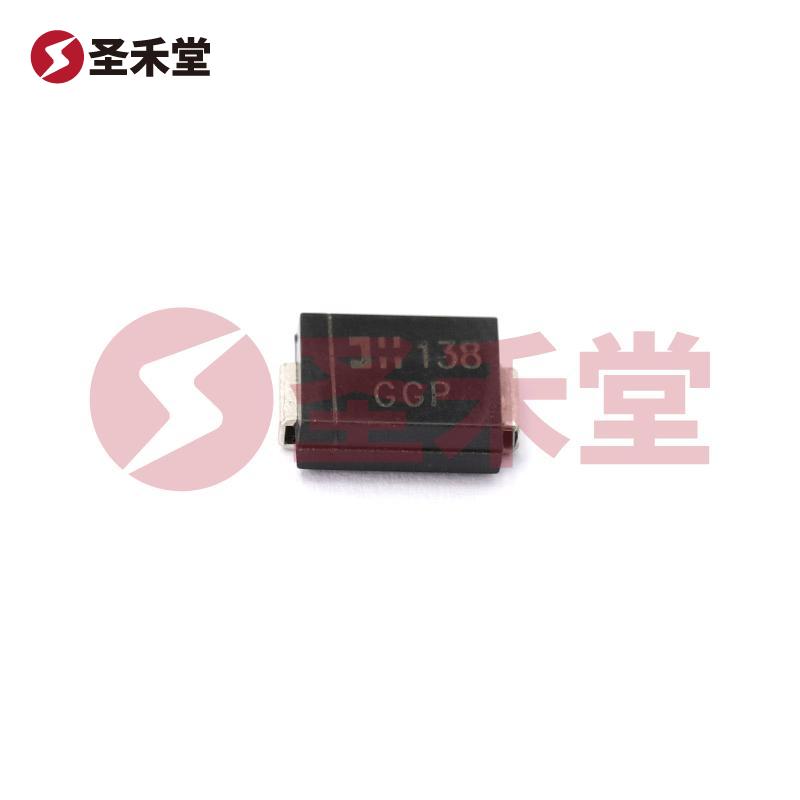

SMCJ70A-13-F 采用表面贴装型设计，封装形式为 DO-214AB（SMC），这使得其在安装时能够有效节省空间，同时适应高密度电路板的设计需求。其小巧的外形使得它在许多现代电子设备中都可以轻松集成，尤其是在便携式设备和紧凑型电路板中。

性能优势

1. 高峰值功率: SMCJ70A-13-F 具有高达 1500W 的峰值功率能力，能够承受大功率瞬态电压，确保在瞬间高电压冲击下保持设备的安全性。
2. 宽广的工作温度范围: 其工作温度范围为 -55°C 至 150°C，允许 SMCJ70A-13-F 在各种极端环境下工作，适用于汽车、工业和民用电子设备。
3. 单向通道结构: 单向通道设计能够有效拉低正向电流，使其在保护电路时不对信号传输造成干扰。
4. 高击穿电压: SMCJ70A-13-F 具有较高的击穿电压（77.8V），能够有效应对较高电压的瞬态事件，保护下游电路，同时在正常工作情况下保持良好的电流通行性能。

应用领域

SMCJ70A-13-F 适用于多种应用场景，包括但不限于：

• 电源适配器和供电线路的过压保护
• 计算机和通信设备中的瞬态电压抑制
• 汽车电子设备中的电压调节与保护
• 嵌入式系统和工业控制设备的电气安全保护

结论

SMCJ70A-13-F 是一款功能强大的 TVS 二极管，凭借其高峰值功率、宽温工作范围和有效的过压保护能力，为电子设备提供了可靠的安全保障。该器件非常适合大众市场应用，确保用户在日常应用中享受到稳定和安全的操作性能。随着电子设备对安全保护需求的增加，SMCJ70A-13-F 的应用潜力无疑将持续增长。
