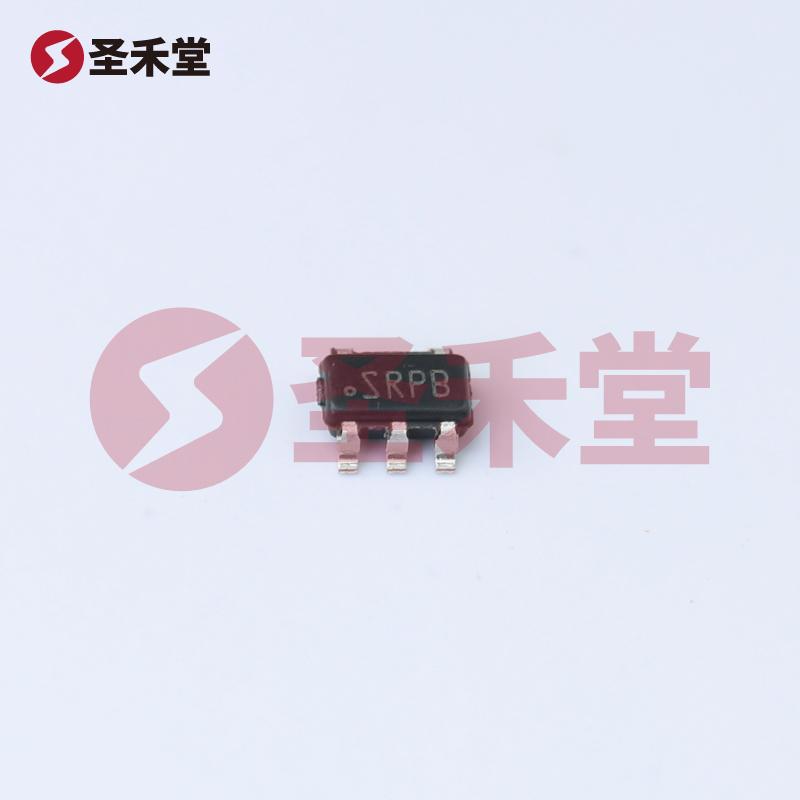

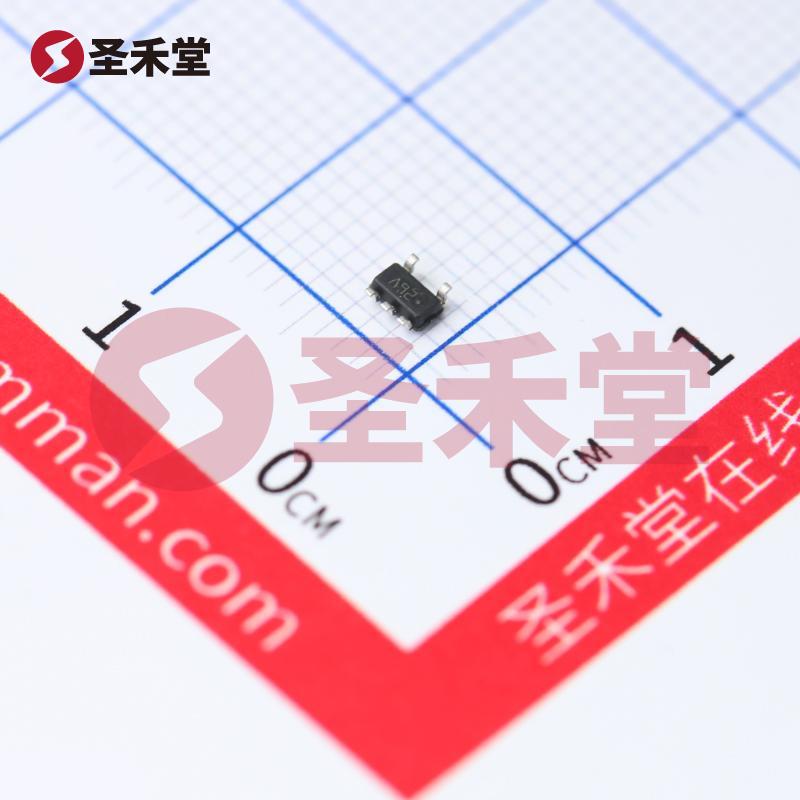

LM27313XMF/NOPB 产品实物图片
LM27313XMF/NOPB 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

LM27313XMF/NOPB

商品编码: BM0000536539
品牌 :
TI(德州仪器)
封装 :
SOT-23-5
包装 :
编带
重量 :
0.033g
描述 :
DC-DC电源芯片 可调 2.7V~14V 5V~28V 升压型 SOT-23-5
库存 :
0(起订量1,增量1)
批次 :
-
数量 :
X
2.58
按整 :
圆盘(1圆盘有1000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥2.58
--
50+
¥1.98
--
产品参数
产品手册
产品概述

LM27313XMF/NOPB参数

功能升压输出配置
拓扑升压输出类型可调式
输出数1电压 - 输入(最小值)2.7V
电压 - 输入(最大值)14V电压 - 输出(最小值/固定)5V
电压 - 输出(最大值)28V电流 - 输出800mA(开关)
频率 - 开关1.6MHz同步整流器
工作温度-40°C ~ 125°C (TJ)安装类型表面贴装型
封装/外壳SC-74A,SOT-753供应商器件封装SOT-23-5

LM27313XMF/NOPB手册

empty-page
无数据

LM27313XMF/NOPB概述

LM27313XMF/NOPB 是德州仪器(Texas Instruments, TI)推出的一款高效、可调的升压型 DC-DC 电源管理芯片,专为需要从较低输入电压升高至较高输出电压的应用而设计。此产品特别适合电池供电的便携设备、便携式电子产品以及其他需要高效率和小型化设计的系统。以下是对 LM27313XMF/NOPB 的详细产品概述。

1. 基本特性

LM27313XMF/NOPB 具有广泛的输入电压范围,从最低的 2.7V 到最高 14V,能够应对多种电源条件,特别是在电池电压逐渐降低的情况下,仍能够提供稳定的输出。此外,该芯片支持可调式输出电压,最小输出电压为 5V,最大输出电压可达 28V,这使得其在多个应用场景中具有极高的灵活性。

2. 输出能力

该升压转换器的最大输出电流可达到 800mA,这对于大多数便携式设备而言,足以支持其正常的运行需求。这一输出能力的实现为施加不同负载条件下的性能提供了良好的保证。无论是在低功耗的状态下,还是在高负荷的使用场景中,LM27313XMF/NOPB 都能保持高效率的工作状态。

3. 高频开关设计

LM27313XMF/NOPB 在开关频率方面,采用 1.6MHz 的开关频率设计。这种高频率的设计的优势在于,可以使外部元器件(如电感和电容)更小,从而有助于实现更紧凑的电路布局。此外,较高的开关频率也有助于减小电路的整体重量,非常适合便携式及小型化电源应用。

4. 可靠性与应用范围

工作温度范围广泛,LM27313XMF/NOPB 的接合温度可在 -40°C 到 125°C 之间,这使得其在严苛环境下也能保持良好的性能表现,适合于工业、医疗电子、汽车电子及消费类电子等各类领域。

5. 封装与设计灵活性

LM27313XMF/NOPB 采用了轻便的 SOT-23-5 封装,具有小体积和良好的散热性能。这种封装方式适合于贴片安装,支持自动化生产工艺,并且在进行电路设计时,给设计工程师提供了更大的灵活性。

6. 设计指南

尽管 LM27313XMF/NOPB 在设计时提供了较大的灵活性,但为获得最佳性能,TI 官方提供了详细的设计指南和推荐的外部组件选择。这些资源可以帮助设计师在不同的工作条件下优化电源电路,以实现更高的效率和稳定性。应用领域包括但不限于便携式设备、无线系统、消费类电子产品及其他需要电压升高的场合。

结论

总的来说,LM27313XMF/NOPB 是一款功能强大、效率高且灵活性强的升压 DC-DC 转换器,能够满足众多低电压供电系统的需求。无论是产品开发,还是大规模生产,其出色的性能和稳定的工作条件都为各种应用提供了可靠的支持,是现代电子设计中不可或缺的重要元件之一。
