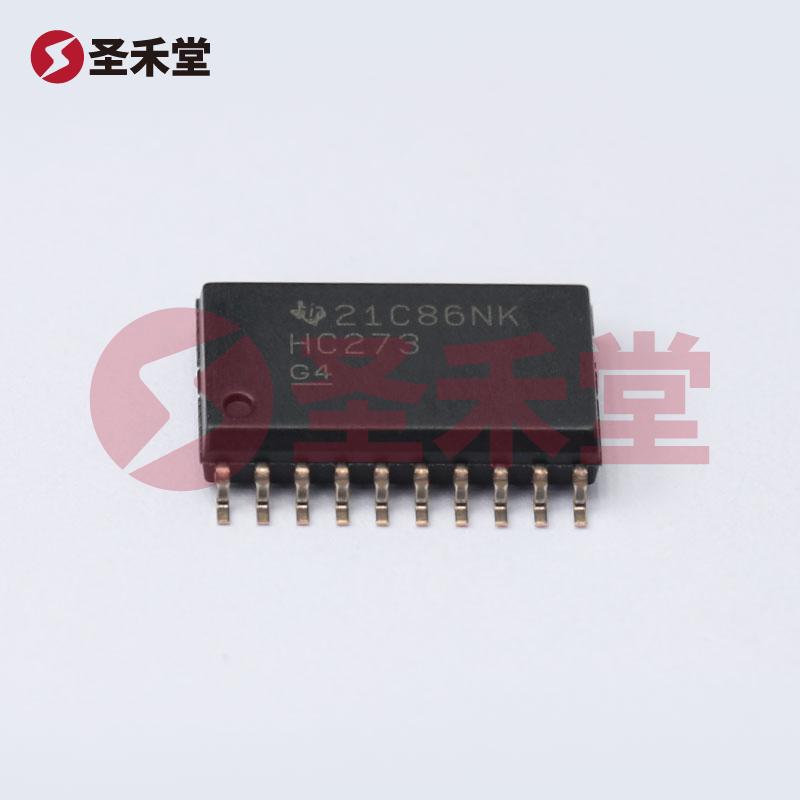

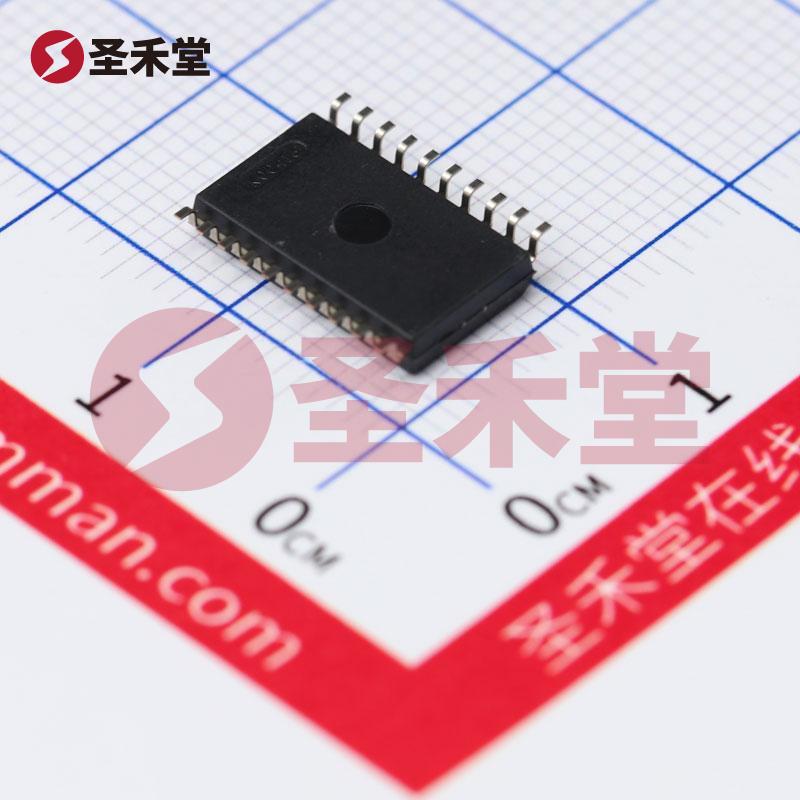

SN74HC273DWR

SN74HC273DWR 产品概述

SN74HC273DWR 是德州仪器（Texas Instruments）推出的一款高性能高频触发器，属于 HC系列 CMOS 逻辑元件。该器件是一种功能强大的 D 型触发器，主要用于数据存储、信号时序控制以及多种数字电路应用。SN74HC273DWR 的设计支持在宽电压范围内（2V至6V）工作，非常适合对电源电压有严格要求的低功耗设备。

关键特性

1. 功能与结构：

   • SN74HC273DWR 具有一个主复位功能（master reset），使得用户能够在需要时快速重置输出状态。
   • 该触发器包含八个位的输出，能够存储和处理8位数据，使其适用于并行数据处理应用。

2. 性能参数：

   • 工作频率高达 60MHz，适合高速数字电路，满足现代电子设备对快速响应和高处理速度的需求。
   • 最大传播延迟为13ns（在6V和50pF下），确保了在高速应用中的稳定性和可靠性。

3. 电流和功耗：

   • 输出电流高低均为5.2mA，提供足够的驱动能力来驱动下游负载。
   • 静态电流（Iq）为8µA，表明该设备在非活动状态下的低功耗特性，适合便携设备或低功耗应用。

4. 输入/输出特点：

   • 输入电容为3pF，极大地降低了输入阻抗，实现更快速的信号切换。
   • 输出类型为非反相，简化了设计，兼容多种逻辑电路。

5. 温度和封装：

   • 工作温度范围为-40°C至85°C，确保在不同行业和环境条件下应用的可靠性。
   • 采用20-SOIC封装，尺寸紧凑，非常适合表面贴装技术（SMT），满足现代电子设备对空间和体积的严格要求。

应用场景

SN74HC273DWR 的多功能性使其在多个应用领域广泛使用，包括：

• 消费电子：可用于手持设备、智能手机、平板电脑等需要高频信号处理的电子产品。
• 工业控制：适合在工业自动化控制系统、传感器接口及数据采集系统中使用。
• 通信设备：可用作数据通信中的寄存器与存储器，处理高速信号。
• 汽车电子：应用于汽车电子系统，例如仪表盘控制和信息娱乐系统中，提高信号处理的响应速度。

总结

SN74HC273DWR 触发器以其卓越的性能和可靠性，在各种电子应用中提供了强大的数据存储和处理能力。其高时钟频率、低功耗特性和宽工作电压范围使其成为现代电子设计中不可或缺的重要组成部分。无论是在消费类、工业还是汽车电子产品中，SN74HC273DWR 都是一款合适的选择，确保用户的设计在性能和效率上达到最佳平衡。对于希望在各自领域中实施高效逻辑处理的工程师和设计师来说，这款触发器都是一项值得考虑的理想元件。
