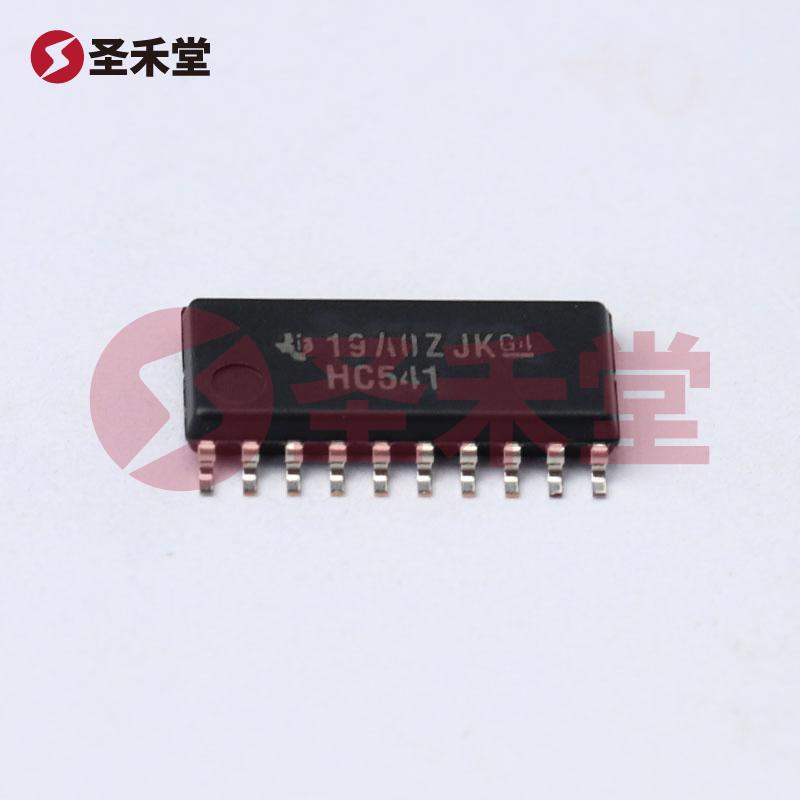

SN74HC541NSR

SN74HC541NSR 产品概述

产品介绍

SN74HC541NSR是一款由德州仪器（Texas Instruments）生产的高性能逻辑缓冲器，具有非反向特性。这款元件采用行业标准的CMOS技术，能够在较宽的电压范围内工作，适用于各种数字电子电路应用。SN74HC541NSR的设计旨在为用户提供一种稳定可靠的解决方案，专门用于信号缓冲和信号分配等场景。

基本参数

• 逻辑类型: 缓冲器，非反向
• 每个元件位数: 8
• 元件数: 1
• 输出类型: 三态
• 电流 - 输出高、低: 7.8mA（高）、7.8mA（低）
• 电压 - 供电: 2V ~ 6V
• 工作温度范围: -40°C ~ 85°C
• 安装类型: 表面贴装型
• 封装/外壳: 20-SOIC（0.209"，5.30mm 宽）
• 供应商器件封装: 20-SO

功能特点

SN74HC541NSR具备8路非反向缓冲功能，可以有效地增强和分配数字信号。每个输出均为三态设计，这使得多个缓冲器可以共享同一信号线，从而满足复杂电路的设计需求。该器件在高至7.8mA的输出电流下，能够确保强有力的信号传输，使得应用PCB（印刷电路板）的信号质量更为稳定。

它的宽供电电压范围（2V至6V）使得SN74HC541NSR可广泛应用于不同的电源设计中，更加灵活方便，同时支持低功耗应用。其工作温度范围（-40°C至85°C）也使得该产品适合于需要在极端环境条件下运行的工业和汽车应用。

应用场景

SN74HC541NSR的应用非常广泛，主要用于以下几种场景：

1. 数字信号处理: 由于其高输入阻抗和低输出阻抗，适用于信号放大和驱动。
2. 信号分配: 能够轻松实现信号的多路复用，适合需要从一个源信号分配到多个目的地的电路设计。
3. 通信设备: 在各种通信模块中，这款缓冲器能够保证信号损失最低。
4. 汽车电子: 由于耐高温和强电流输出，适合用于汽车控制单元（ECU）和传感器接口等关键部件。
5. 工业自动化: 可用于提供稳定的信号转换和控制，应用于传感器、执行器及其他自动化设备之间的接口。

设计建议

在进行SN74HC541NSR的设计和应用时，用户需注意以下几点：

• 电源去耦: 在供电引脚附近放置适当的去耦电容，以确保供电稳定性和降低高频噪声。
• 布线布局: 确保信号传输线尽量短且避免交叉，以减少信号延迟和干扰。
• 散热设计: 考虑工作温度范围对产品性能的影响，确保在高温环境下能可靠工作。

总结

作为一款高性能的逻辑缓冲器，SN74HC541NSR凭借其稳定的输出、低功耗以及广泛的应用范围，成为许多电子项目中不可或缺的基础元件。其可靠性和灵活性使其在现代电子设计中发挥了重要作用。因此，选择SN74HC541NSR将有助于开发出更高效、更稳定的电子产品。
