TOP253PN

TOP253PN 产品概述

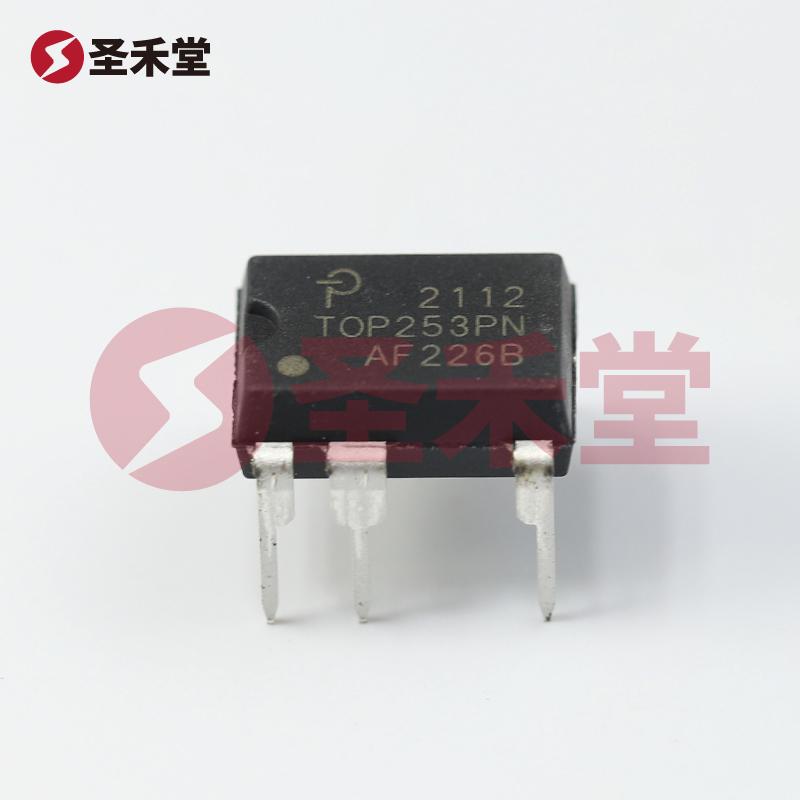

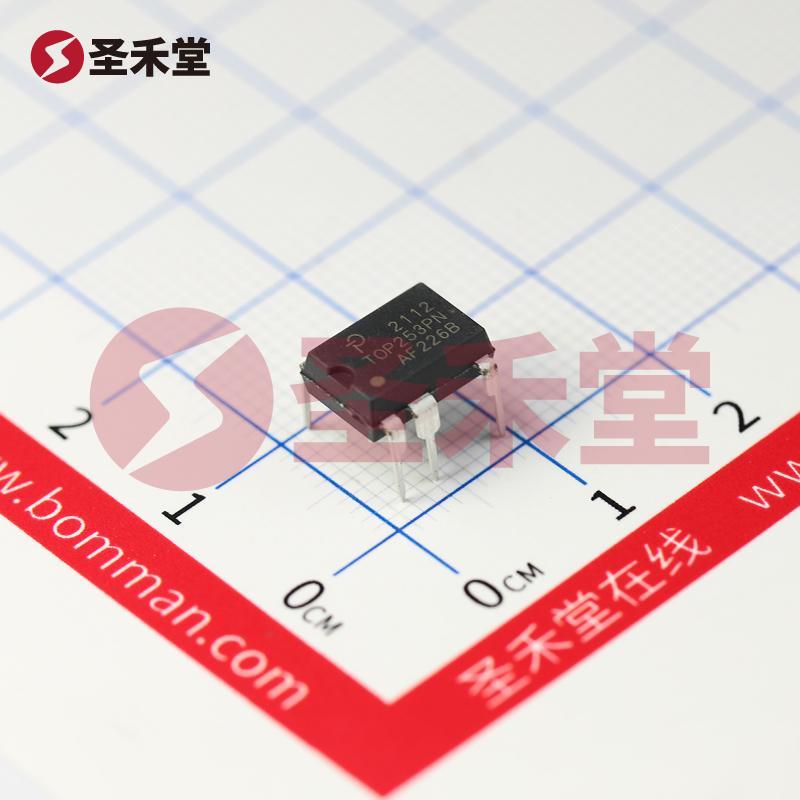

TOP253PN 是由 Power Integrations（帕沃英蒂格盛）公司生产的一款高性能 AC-DC 控制器和稳压器，广泛应用于电源转换及稳压领域。这款产品以其出色的性能参数和设计灵活性，满足了众多电子设备对高效供电的需求。它的封装形式为 PDIP-8-C，使得其在电路设计和布局中具有良好的适应性和简便性。

主要特点

1. 内部开关设计： TOP253PN 具有内部开关功能，这意味着它能够在没有额外外部开关元件的情况下完成开关工作，从而简化电路设计、降低元器件成本以及提升整体可靠性。

2. 电压击穿耐受性： 该产品的最高击穿电压可以达到 700V，为设备在高电压环境下提供了稳定的保护，确保其在不良条件下仍能正常工作，并延长产品的使用寿命。

3. 功率输出性能： TOP253PN 的最大功率输出为 25W，适合用于中小型电源设计，且其低功耗特性有效地提升了系统的能效，符合现代电子设备对能耗的严格要求。

4. 输出隔离设计： 作为一款隔离型的控制器，TOP253PN 提供了出色的输入与输出隔离，确保电源操作的安全性，特别是在工业应用或需要人身安全的设备中，能够有效降低电气安全风险。

5. 多重故障保护功能： TOP253PN 还集成了先进的故障保护机制，包括限流、超温和过压保护，这为使用者提供了额外的安全保障，帮助电源系统在出现异常情况下避免损坏，确保系统稳定性。

6. 工作温度范围： 该控制器可以在 -40°C 到 150°C 的广泛温度范围内工作，使得它在各种恶劣或极端的环境中依然保持良好的性能。这一特性使其适合于工业控制、家电以及汽车电子等多种应用场景。

7. 开关频率： 其 66kHz 的开关频率，使得能量传输效率高且系统噪声低，保证了设备的平稳运行同时避免高频干扰对周围电路的影响。

8. 占空比： 该控制器设计的最大占空比为 78%，这一参数在一定程度上反映了其对负载变化的响应能力，并且为设计师提供了灵活的调节选项。

应用场景

TOP253PN 由于其出色的性能参数和设计灵活性，非常适合用于各种电源转换应用，如 LED 驱动电源、工业电源、医疗设备、消费类电子产品以及其他需要 AC-DC 转换的场合。其高效的功率转换特性和高度的保护措施，使其在现代电源管理和设计中成为一个重要的选择。

结论

总体而言，TOP253PN 是一款先进的 AC-DC 控制器，具备高电压承受能力、强大的保护功能和良好的工作温度范围。这些特性使其成为设计师在开发高性能、高可靠性电源解决方案时的理想选择。无论是在严苛的工业条件还是在日常消费电子产品中，TOP253PN 都能提供稳定而高效的电源支持，是满足现代电力需求的优质选择。
