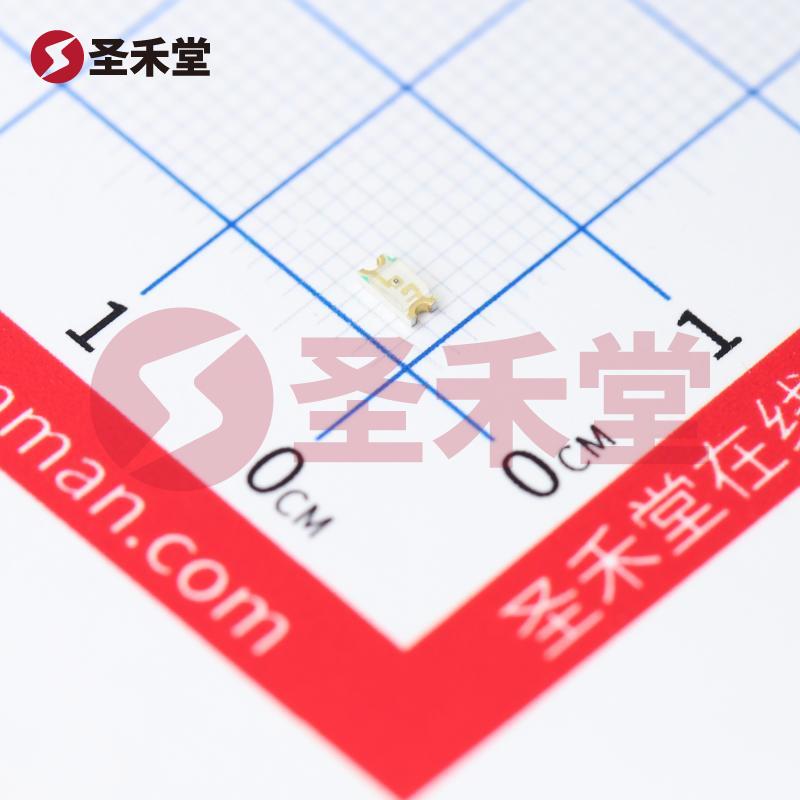

15-21SYGC/S530-E2/TR8 产品实物图片
15-21SYGC/S530-E2/TR8 产品实物图片

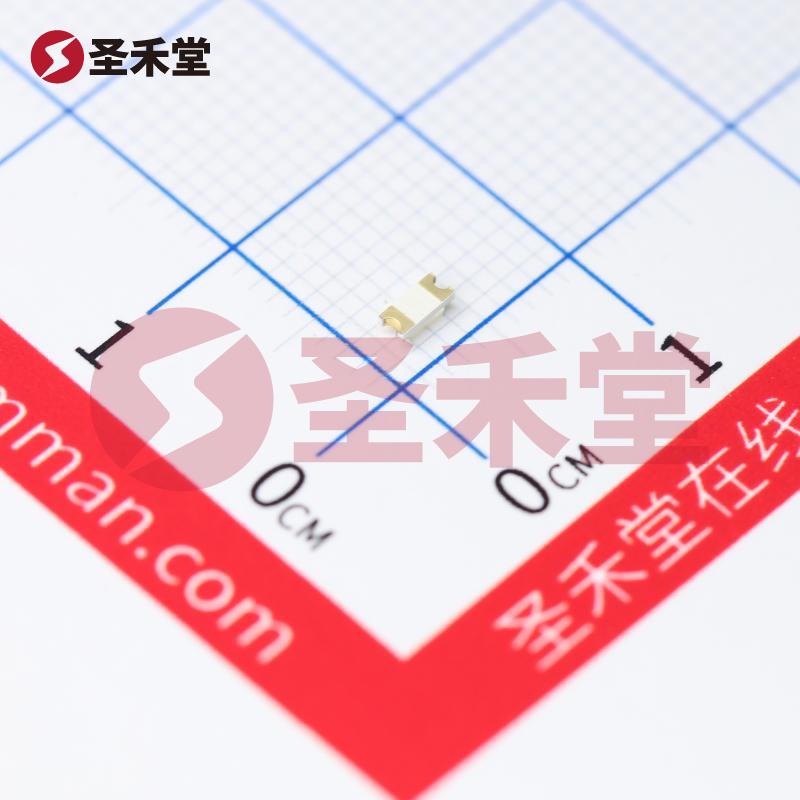

商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

15-21SYGC/S530-E2/TR8

商品编码: BM0000641300
品牌 :
EVERLIGHT(台湾亿光)
封装 :
1206
包装 :
编带
重量 :
-
描述 :
贴片发光二极管 1206 黄绿色
库存 :
0(起订量1,增量1)
批次 :
-
数量 :
X
0.224
按整 :
圆盘(1圆盘有2000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.224
--
50+
¥0.112
--
2000+
¥0.0848
--
40000+
产品参数
产品手册
产品概述

15-21SYGC/S530-E2/TR8参数

发光颜色黄绿色正向电压(VF)2V
功率60mW正向电流20mA
主波长573nm峰值波长575nm
透镜颜色无色透明透镜发光强度21mcd
发光角度140°工作温度-40℃~+85℃

15-21SYGC/S530-E2/TR8手册

empty-page
无数据

15-21SYGC/S530-E2/TR8概述

产品概述:15-21SYGC/S530-E2/TR8 贴片发光二极管 (LED)

一、基本信息

制造商:Everlight Electronics Co. Ltd
品牌:EVERLIGHT(台湾亿光)
产品型号:15-21SYGC/S530-E2/TR8
封装形式:1206 (也称3216公制)
包装方式:卷带(TR)
零件状态:有源

二、光电性能

颜色:黄绿色
透镜颜色:无色透明
透镜透明度:透明
毫烛光等级:21mcd (表达了LED光输出的强度)
透镜样式:矩形,带平顶
视角:130°
波长 - 主:573nm (表明LED的发光波长)
波长 - 峰值:575nm

三、电气参数

电压 - 正向 (Vf)(典型值):2V
电流 - 测试:20mA

此LED的电气参数表明,通常在工作时的正向电压为2伏特,而在20毫安的测试电流下,LED能够提供其最高的光输出。

四、机械参数

大小/尺寸:3.20mm (长) x 1.50mm (宽)
高度(最大值):1.00mm

五、安装与应用

该产品采用表面贴装型 (SMD),适用于现代电子设备的紧凑设计,可以方便地融入各种应用中。封装尺寸为1206的设计,使其成为便携式设备、家电、汽车电子等环境中理想的选择。

六、应用场景

  1. 消费电子:如手机、平板电脑、电视等产品的指示灯和背光源。
  2. 汽车照明:用于仪表盘指示灯、开关指示灯和内部照明。
  3. 家用电器:如洗衣机、冰箱、微波炉等的功能指示。
  4. 照明设备:在装饰材料和LED灯带中应用广泛。
  5. 医疗设备:用于指示灯和显示模块等。

七、优势与特性

  • 高效能输出:以较低的电压和电流条件下,依然能够提供高达21mcd的光输出。
  • 视角广泛:130°的视角保证了在多种角度下的灯光可见性。
  • 高紧凑性:1206封装适应了现代产品对空间的严格要求,对于紧凑电子产品的设计尤为重要。
  • 优良的透明度:透镜样式设计带来透明化的特性,提升了外观。

八、结论

Everlight Electronics Co. Ltd. 的15-21SYGC/S530-E2/TR8黄绿色贴片发光二极管,以其优越的光电性能、紧凑的封装设计和广泛的应用前景,成为市场上备受欢迎的选择。无论在消费类电子、汽车、家电,还是在医疗设备中,该产品均能提供可靠的性能和美观的外观。在设计现代电子产品时,此款LED无疑是理想的选择之一。
