产品概述:SN74LV164APWR
一、产品简介

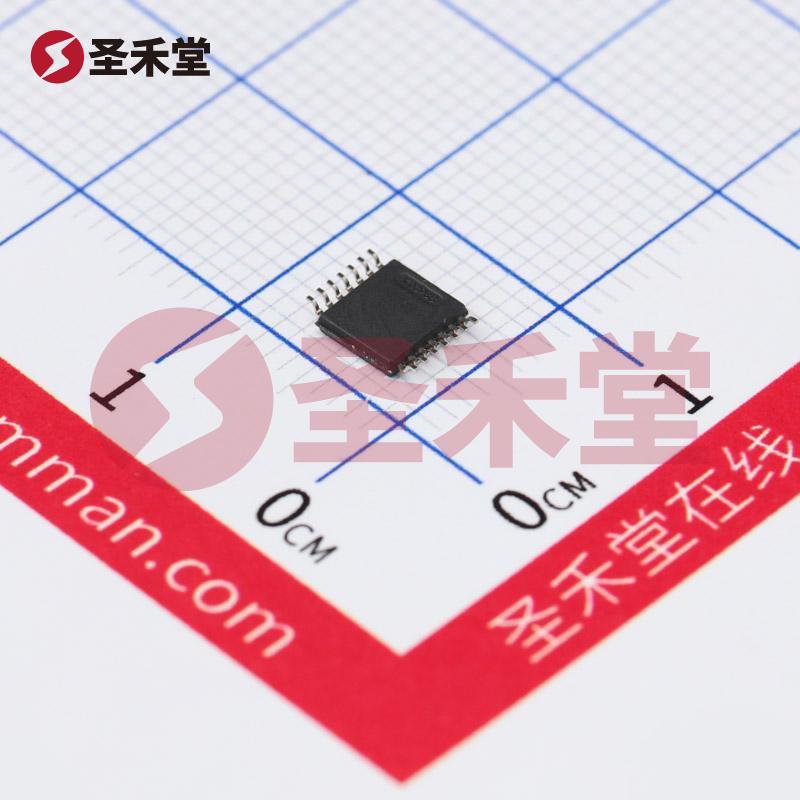

SN74LV164APWR 是德州仪器(Texas Instruments)推出的一款高性能8位移位寄存器,具有串行输入和并行输出功能,适用于各种数字电路应用。该元件采用14-TSSOP封装(0.173",4.40mm宽),便于表面贴装。其工作电压范围为2V至5.5V,具有良好的电源兼容性,能够在多种电压环境下稳定运行。此外,该器件设计的工作温度范围为-40°C至85°C,非常适合用于工业及高温环境中的应用。
二、基本特性
- 逻辑类型:SN74LV164APWR 是一种移位寄存器,通过串行输入数据并在输出端提供并行数据,方便连接和处理多通道信号。
- 输出类型:此产品采用推挽式输出,能够提供较强的驱动能力,适合连接至其他数字元件,确保信号的完整性和可靠性。
- 结构与封装:该器件采用14-TSSOP封装,具有紧凑的布局设计,适合空间有限的应用。此外,表面贴装型设计方便在电路板上进行自动化组装,降低人力成本。
- 供应电压:SN74LV164APWR 支持的工作电压范围为2V至5.5V,能够满足多种不同电源设计的需求,提供灵活的应用选择。
- 工作温度:其工作温度范围为-40°C至85°C,确保其在恶劣环境下也能稳定工作,提供可靠的性能。
- 器件数量:该产品为单元件,每个元件具有8位的位数,适合需要较高密度数据处理的场合。
三、应用场景
SN74LV164APWR 适用于多种应用场景,包括但不限于:
- 数据传输:用于将串行数据转换为并行数据,广泛应用于数据总线、数据存储设备等。
- LED控制:可以有效控制多路LED显示,通过串行输入控制多个输出,特别适合用于LED矩阵或指示灯的应用。
- 信号处理:作为信号处理的基本组件,适合用于各种数字电路中,如PLC控制、仪器仪表等。
- 接口扩展:可用作微控制器与外部设备间的接口扩展,增强数据传输能力。
四、设计优势
SN74LV164APWR 的设计充分考虑了各种电路的需求,其值得关注的优势包括:
- 高集成度与小型化:14-TSSOP的封装不仅提供了较高的集成度,同时也降低了空间占用,加速了产品的设计周期。
- 丰富的电压范围和温度范围:保证了其在不同环境下的适用性,使其成为通用性强的选择。
- 优秀的电气性能:推挽输出能够提供较强的负载驱动能力,并保证信号的清晰度,适用高速信号传输场景。
五、总结
综上所述,SN74LV164APWR 是德州仪器推出的一款高性能8位移位寄存器,凭借其多样的功能、优越的性能及广泛的应用场景,为电子设计工程师提供了一种可靠的选择。无论是在工业控制、数据处理还是在高效的信号传输应用中,该器件都能够展现出卓越的性能,满足现代电子设备对高速度和高可靠性的需求。
