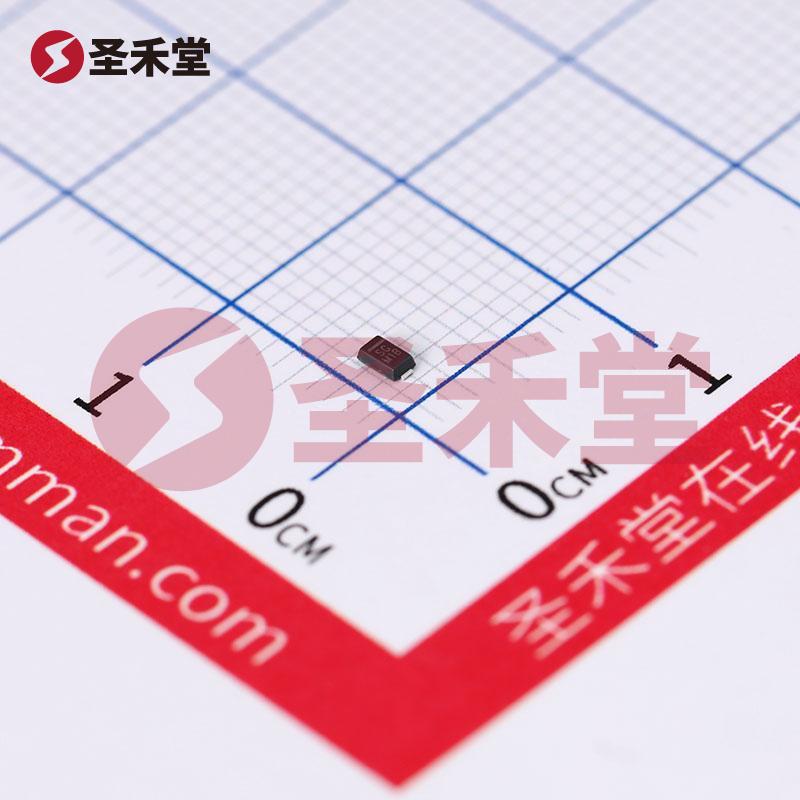

MSE1PGHM3/89A 产品实物图片

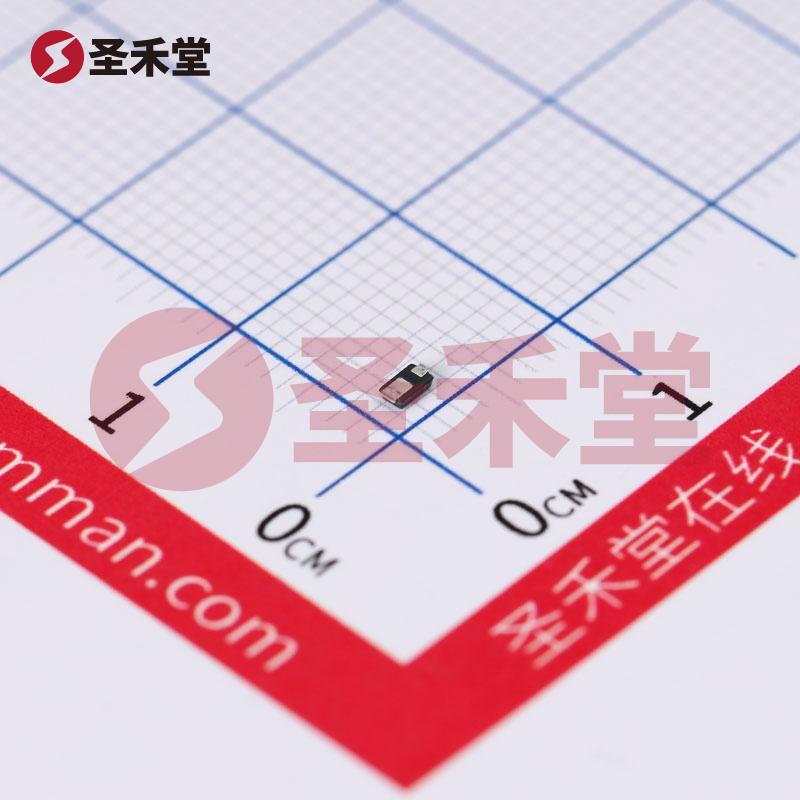

商品图片1
商品图片2

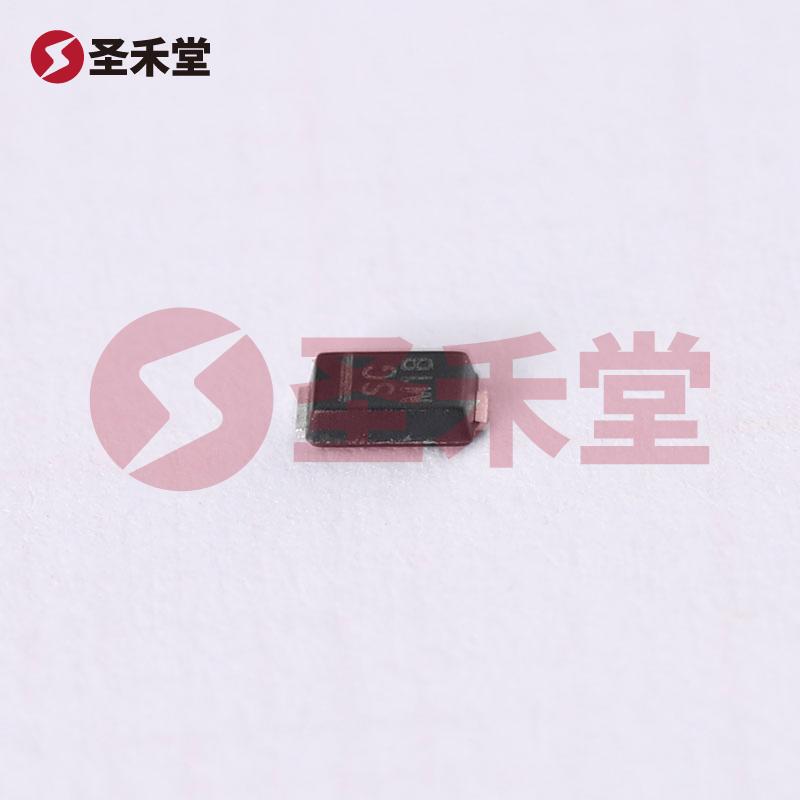

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

MSE1PGHM3/89A

商品编码: BM0000743705
品牌 :
VISHAY(威世)
封装 :
DO-219AD-2
包装 :
编带
重量 :
-
描述 :
Diode Switching 400V
库存 :
32(起订量1,增量1)
批次 :
22+
数量 :
X
0.285
按整 :
圆盘(1圆盘有4500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.285
--
500+
¥0.19
--
2250+
¥0.165
--
4500+
¥0.15
--
27000+
产品参数
产品手册
产品概述

MSE1PGHM3/89A参数

二极管类型标准电压 - DC 反向 (Vr)(最大值)400V
电流 - 平均整流 (Io)1A不同 If 时电压 - 正向 (Vf)1.1V @ 1A
速度标准恢复 >500ns,> 200mA(Io)反向恢复时间 (trr)780ns
不同 Vr 时电流 - 反向泄漏1µA @ 400V不同 Vr、F 时电容5pF @ 4V,1MHz
安装类型表面贴装型封装/外壳MicroSMP
供应商器件封装MicroSMP(DO-219AD)工作温度 - 结-55°C ~ 175°C

MSE1PGHM3/89A手册

MSE1PGHM3/89A概述

MSE1PGHM3/89A 产品概述

一、产品简介

MSE1PGHM3/89A 是一款高性能的标准二极管,专门设计用于开关应用,能够满足严苛的电子设备需求。该二极管由著名品牌 VISHAY(威世)生产,采用 MicroSMP(DO-219AD)封装,兼具紧凑的尺寸和高可靠性,适用于各种电子电路,特别是在电力电子和信号处理领域。

二、主要特性与参数

  1. 电气参数

    • 最大反向电压 (Vr):此二极管的最大直流反向电压为 400V,能够在高压环境下可靠工作,适合多个应用场景。
    • 平均整流电流 (Io):其平均整流电流为 1A,能够满足中等电流负载的需求,确保其在工作时不会过载。
    • 正向电压 (Vf):在 1A 的正向电流下,二极管的正向电压降为 1.1V,提供良好的导通效率。
    • 反向泄漏电流:在最高反向电压 400V 时,反向泄漏电流仅为 1µA,表明其低泄漏特性,适合高压应用。
    • 电容特性:在 4V、1MHz 的条件下,器件的电容为 5pF,能够有效抑制高频信号中的反射与噪声,增强电路的稳定性。
  2. 速度特性

    • 恢复时间:MSE1PGHM3/89A 的反向恢复时间为 780ns,属于标准恢复型二极管,适合一般开关频率的应用。
    • 承受电流能力:在电流超过 200mA 的条件下,其恢复特性依然表现出色,确保在开关操作中保持高效能。
  3. 工作环境

    • 工作温度范围:该二极管的结温范围广泛,能够在 -55°C 至 175°C 的环境中稳定工作,使其在极端温度条件下也能保持良好的性能表现。
    • 安装类型:表面贴装型设计使得 MSE1PGHM3/89A 适合现代电子产品的小型化和集成化需求。

三、应用领域

MSE1PGHM3/89A 的设计使其适用于多种应用,包括但不限于:

  • 电源管理:在开关电源和直流转换器中,承担整流和开关功能,确保能量转换的效率。
  • 电动机驱动:在电动机控制和驱动电路中,作为开关用二极管,提供有效的路径来控制电动机的启动与停止。
  • 信号整流:在音频及射频信号处理中,二极管的整流作用可以帮助实现信号的平滑和稳定,增强信号的质量。
  • 保护电路:作为过电压保护元件,保护敏感元器件不受瞬态高电压的影响。

四、总结

总体来说,MSE1PGHM3/89A 是一款在性能和可靠性方面表现出色的标准二极管,凭借其400V 的反向电压能力、1A 的整流电流以及广泛的工作温度范围,可广泛应用于电源管理、电动机驱动和信号整流等多个领域。其小巧的 MicroSMP 封装,使其更具网络和消费电子产品设计的灵活性,是一款值得信赖的选择。选用 VISHAY 的 MSE1PGHM3/89A,将为各种电子设计提供强有力的支持。
