74HC164T14-13

74HC164T14-13 产品概述

引言

74HC164T14-13是一种高性能、低功耗的8位串行至并行移位寄存器，属于74系列逻辑芯片。该器件由DIODES（美台）公司设计与制造，适用于多种数字电路应用。该产品结合了高速度与广泛的工作电压范围，能够在严苛的工作环境下稳定运行。

主要特点

• 逻辑类型：移位寄存器
• 位数：8位
• 输出类型：推挽式（Totem-Pole）
• 电源电压范围：2V至6V
• 工作温度范围：-40°C至125°C
• 安装类型：表面贴装型（SMT）

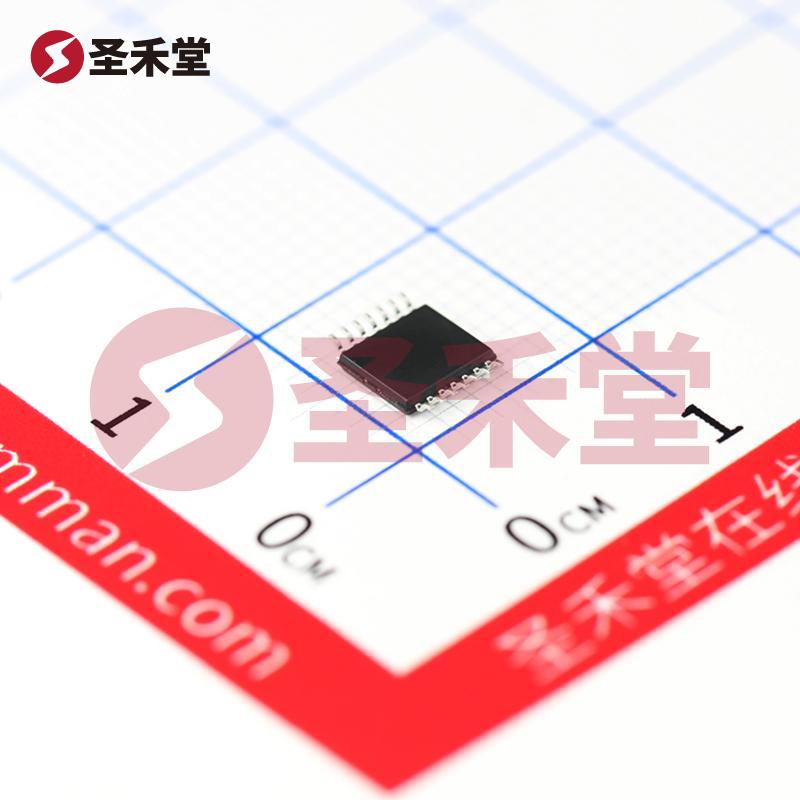

• 封装类型：14-TSSOP（0.173"，4.40mm宽）
• 品牌：DIODES（美台）

功能与应用

74HC164T14-13的主要功能是将串行输入信号转换为并行输出。这使它成为许多应用的理想选择，例如，在LED灯条控制、数字信号处理以及用于微控制器或FPGA的信号扩展中。通过串行输入，用户可以以较少的引脚数实现多个输出，从而简化电路设计。

具体应用包括：

1. LED驱动器：可用于控制多个LED的亮度和开关，适用于灯光效果和显示屏等。
2. 数据扩展：在微控制器应用中，通过串行接口输入数据并并行输出，可以有效扩展I/O口。
3. 音频处理：在音频设备中，能够按顺序移位控制多个路由或效果单元。
4. 通信系统：用于串行数据通信中，将接收到的串行数据转换为并行输出，便于后续处理。

设计优势

74HC164T14-13的设计兼顾了速度和功耗，能够在高频信号应用中保持良好的性能。其推挽式输出允许输出能够在高电流需求时提供更强的驱动能力，适合用于连接负载较重的设备。此外，宽广的电源电压范围和工作温度保证了其在各种环境下的稳定性和可靠性。

性能参数

该器件具有较高的切换速度，通常在20MHz的频率下运行仍能确保数据的完整性。此外，它的低功耗特性使其在需要长时间工作且对能耗敏感的应用中得以广泛使用。

封装与兼容性

以14-TSSOP封装形式提供，74HC164T14-13适合现代表面贴装技术（SMT），节省空间并降低PCB的复杂度。该产品与其他74系列逻辑器件兼容，因此在设计中可以轻松引入其他74系列的元件来实现更复杂的功能。

总结

74HC164T14-13可谓是一个功能强大且灵活的电子元器件，广泛应用于工业控制、汽车电子、消费电子等领域。凭借其卓越的性能、耐用性和易用性，该器件为工程师和开发人员提供了一种可靠的解决方案，帮助他们快速实现产品的设计目标。无论是在高温环境下工作，还是在功耗受限的场景中，74HC164T14-13都能够将需求有效转变为实际应用，助力电子产品的创新与发展。
