产品概述：SMBJ22A-TR TVS二极管

概述

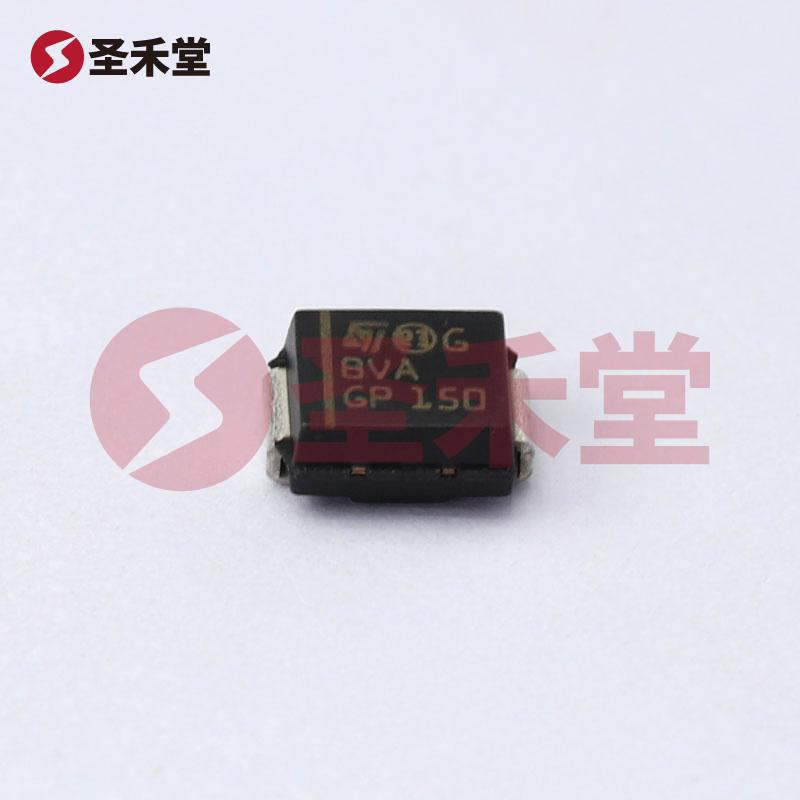

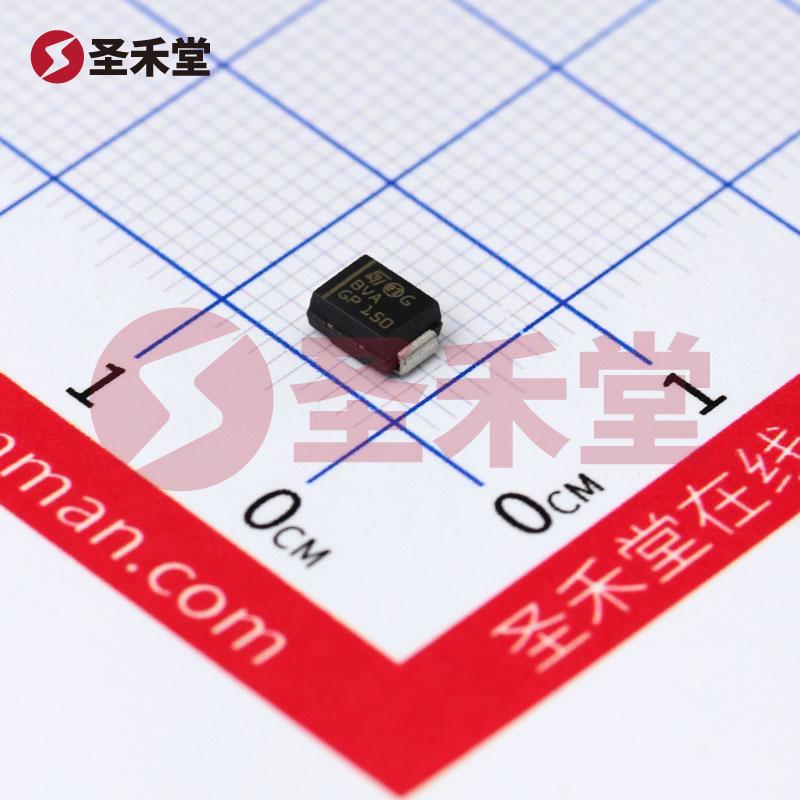

SMBJ22A-TR是一款由意法半导体（STMicroelectronics）制造的瞬态电压抑制（TVS）二极管，设计用于保护电子设备免受高峰电压瞬态（如静电放电和浪涌）的影响。这种元件采用SMB（DO-214AA）封装，适用于表面贴装，结合了小型化、良好的散热特性与优异的电气性能，使其成为通用高频应用中的理想选择。

主要特性

1. 电压特性

   • 反向断态电压（Vr）: 典型值22V，适用于含有22V电压的电路。
   • 击穿电压（Vbr）: 最小值为24.4V，表示在此电压下器件开始导通，允许电流通过以保护后续电路。
   • 最大箝位电压（Vc）: 35.5V，对于脉冲电流给出保护。

2. 电流和功率能力

   • 峰值脉冲电流（Ipp）: 17.7A（10/1000µs），这表明该器件能够处理高达17.7安培的电流脉冲，适合于应对突发的大电流冲击。
   • 峰值功率: 600W，器件可承受短时间内的高功率需求，确保在瞬态事件下能有效保护电路。

3. 工作环境

   • 工作温度: 范围广泛，从-55°C至150°C，确保设备在极端环境中仍能稳定工作。
   • 电源线路保护: 该器件不设计用于电源线路保护，但其在实际应用中可以广泛用于不同电路的过压保护。

4. 安装及封装

   • 安装类型: 表面贴装型，适合自动化生产，提高了生产效率。
   • 封装形式: SMB（DO-214AA），具有良好的热性能和小型化特性，能够适应高密度电路板设计。

应用场景

SMBJ22A-TR TVS二极管广泛应用于多种电子设备中，如消费电子、通信设备、汽车电子以及工业控制系统等。具体应用包括：

• 信号线保护: 在通信和信号传输中，防止瞬态电压导致信号干扰和设备损坏。
• 电源线保护: 虽然该器件不专门用于电源线路保护，但在面对突发过电压时，它仍能为敏感器件提供保护。
• 静电放电保护: 在敏感元件或微控制器周围提供环形保护，避免因静电放电而导致的故障。

结论

SMBJ22A-TR TVS二极管凭借其出色的电气性能和广泛的应用范围，成为保护高频电路和敏感设备的重要组件。设计工程师可将其广泛应用于需要瞬态电压保护的各种项目，确保电路的稳定性和安全性。无论是在消费电子、汽车、通信或工业设备中，SMBJ22A-TR都能有效降低瞬态过电压对电路造成的潜在危害，是实现系统可靠性的最佳选择。
