L78L33ACZ 产品概述

1. 产品背景

L78L33ACZ 是一款由意法半导体（STMicroelectronics）出品的线性稳压器（LDO），专为需要稳定电压输出的电子电路设计。该元器件在提高电路可靠性的同时，也兼顾了紧凑型的封装设计，使其适用于各种电子产品和应用场合。

2. 主要特性

• 输出电压: L78L33ACZ 提供 3.3V 的固定输出电压，适合为各种数字电路、单片机、传感器和低功耗设备供电。
• 输入电压范围: 最大输入电压可达 30V，使该稳压器能够在多种电源条件下正常工作。
• 输出电流能力: L78L33ACZ 的最大输出电流为 100mA，满足小功耗设备的需求，可以为多个功能模块提供稳定的电源。
• 低静态电流: 静态电流（Iq）为 5.5mA，意味着在无负载情况下对电源的消耗较低，适合电池供电的应用场景。
• 短路保护和过温保护: 内建的短路保护和过温保护功能，在发生异常情况时能有效保护器件及后续电路，大大提高了系统的可靠性。
• 良好的电源抑制比（PSRR）: 在 120Hz 时，PSRR 为 49dB，确保了对输入电压波动的良好抑制能力，减少了噪声对输出电压的干扰。

3. 应用场景

L78L33ACZ 的广泛应用场景包括：

• 嵌入式系统: 响应快速的电源需求，能够为各类微控制器和处理器提供稳定的工作电压。
• 传感器供电: 很多传感器要求特定工作电压和电流，L78L33ACZ 可以有效满足这些需求，尤其是在消费电子和工业自动化领域。
• 音频和视频设备: 保证音视频信号处理设备中的低噪声电源稳定，避免信号的失真。
• 便携式设备: 由于其较低的功耗和小型封装，L78L33ACZ 适合用于各类手持设备和便携式电子产品。

4. 封装信息

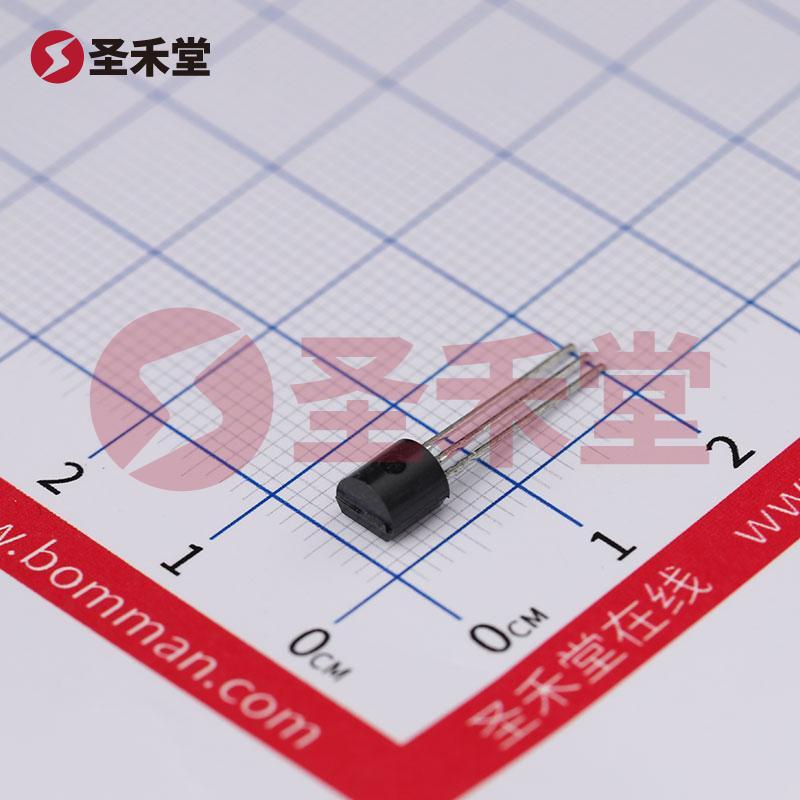

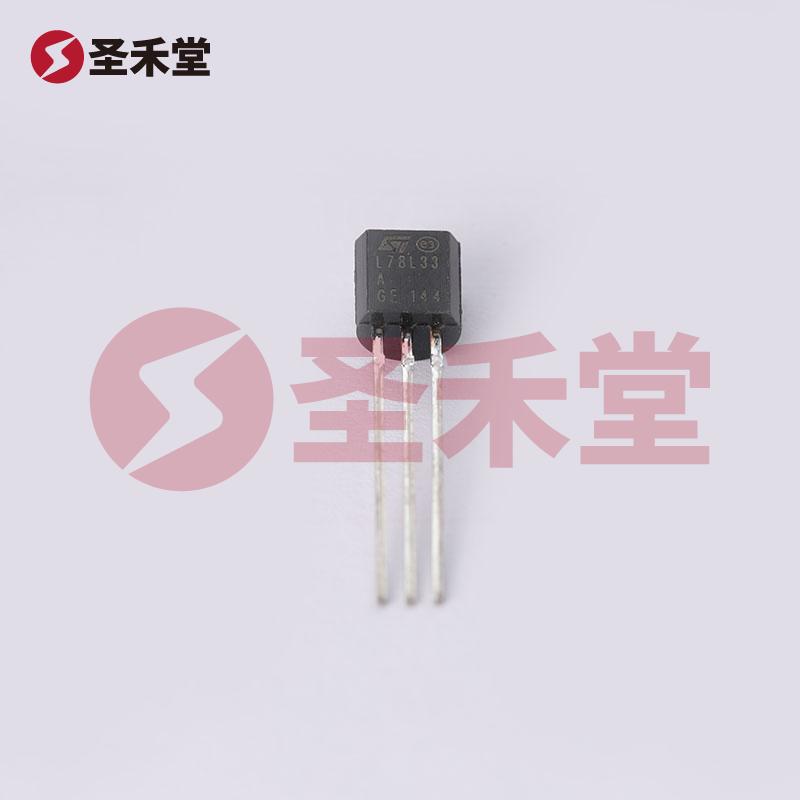

L78L33ACZ 采用 TO-92-3 标准封装，具有通孔安装方式。这种封装设计使其在布局和焊接时更具灵活性，适合于批量生产和手工焊接都能有效实现。

5. 竞争优势

在同类产品中，L78L33ACZ 由于其兼具高效能和优秀的保护特性，广受设计师所青睐。其在工作温度范围从 0°C 到 125°C 的设计，保证了在各种工作环境下的稳定性。而且，作为意法半导体的产品，L78L33ACZ 背后有着强大的技术支持和信誉保障，极大降低了集成到设计中的风险。

6. 总结

L78L33ACZ 是一款多功能、低功耗的固定线性稳压器，凭借其30V的输入电压范围、3.3V的固定输出电压和100mA的输出电流能力，适合各种应用场景。进一步结合其良好的PSRR、过流和超温保护等特性，使其在设计更为复杂的电子设备时提供了更大灵活性和可靠性。这款产品为用户提供了理想的解决方案，满足了现代电子电路对电源的严苛要求。
