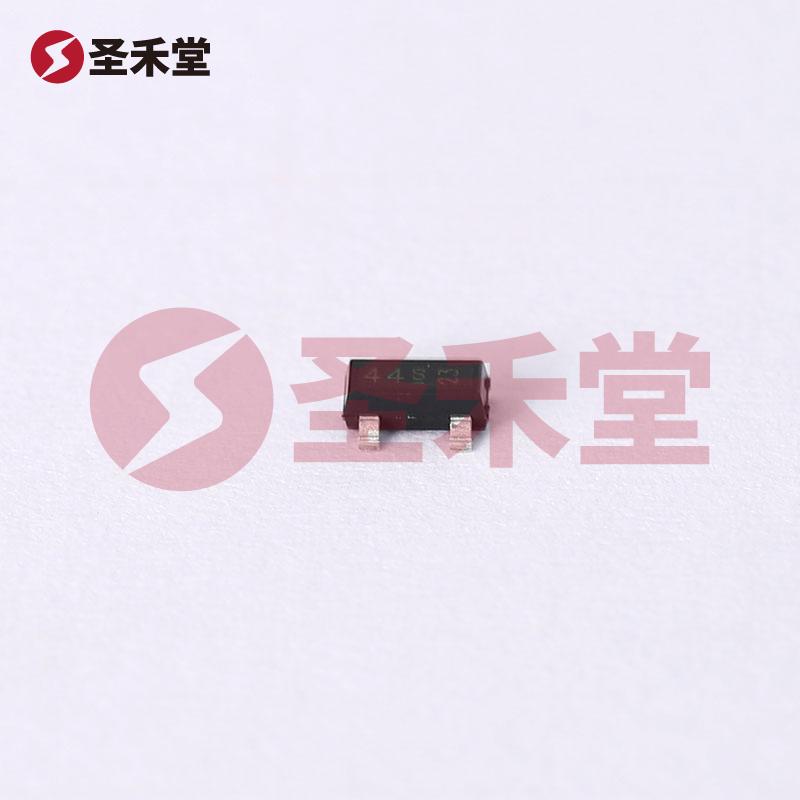

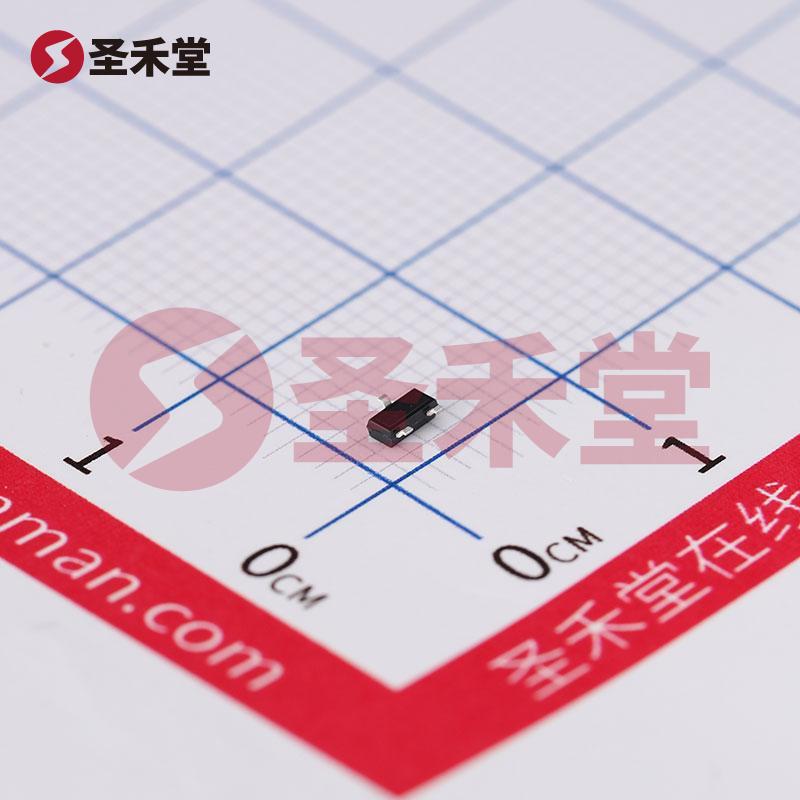

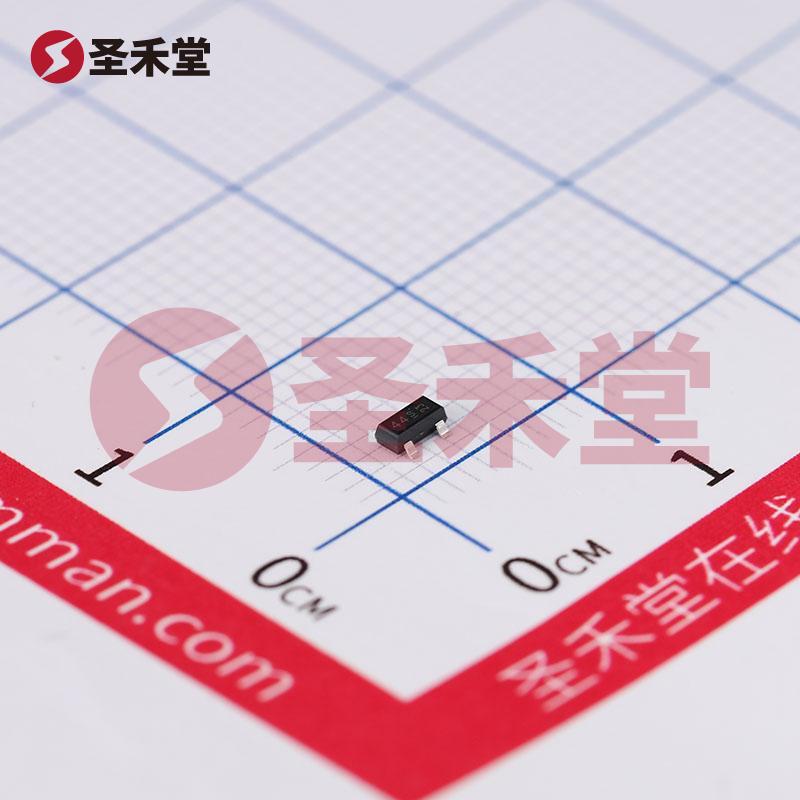

注：图像仅供参考，请参阅产品规格
BAS4004E6327HTSA1
- 商品编码： BM0000865283复制
- 品牌： Infineon(英飞凌)复制
- 封装： SOT-23复制
- 包装： 编带复制
- 重量： 0g复制
- 描述： 肖特基二极管 1对串联式 1V@40mA 40V 120mA复制
BAS4004E6327HTSA1参数
属性 | 参数值 |
|---|---|
| 二极管配置 | 1 对串联 |
| 二极管类型 | 肖特基 |
| 电压 - DC 反向 (Vr)（最大值） | 40V |
| 电流 - 平均整流 (Io)（每二极管） | 120mA（DC） |
| 不同 If 时电压 - 正向 (Vf) | 1V @ 40mA |
| 速度 | 小信号 =< 200mA（Io），任意速度 |
属性 | 参数值 |
|---|---|
| 反向恢复时间 (trr) | 100ps |
| 不同 Vr 时电流 - 反向泄漏 | 1µA @ 30V |
| 工作温度 - 结 | 150°C（最大） |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 |
| 供应商器件封装 | SOT-23-3 |
BAS4004E6327HTSA1手册
BAS4004E6327HTSA1概述
BAS4004E6327HTSA1 产品概述
一、产品简介
BAS4004E6327HTSA1是一款高性能肖特基二极管，由知名半导体制造厂商英飞凌（Infineon）推出。该元器件采用SOT-23-3封装设计，具有优良的电气特性和可靠性，广泛应用于各种电子设备和电源管理系统中。它由一对二极管串联组成，适用于整流电路、开关电源及高频应用场景。
二、关键参数
二极管配置与类型：该产品为1对串联的肖特基二极管，具备低正向压降的特性，相比于普通硅二极管，能够有效降低功耗，提高电路效率。
电压与电流规格：
- 反向电压（Vr）：最大可承受电压为40V，适合多种电源电路设计。
- 平均整流电流（Io）：单个二极管的额定平均整流电流为120mA，确保其在日常应用中具有良好的电流承载能力。
- 正向压降（Vf）：在40mA电流下，正向压降为1V，有助于提高二极管的导通效率，降低发热量。
速度与反向恢复时间：BAS4004E6327HTSA1在小信号应用中表现出色，其反向恢复时间（trr）为100ps，适合高频开关电路，特别是在开关电源和无源组件中。
反向泄漏电流：在30V的反向电压下，反向泄漏电流仅为1µA，这显示出其优秀的反向电流特性，减少了电路的功耗损失。
工作温度：其结温可达150°C，体现了其在高温环境下的良好稳定性，适合于严格的工作条件。
三、封装与安装
BAS4004E6327HTSA1采用SOT-23-3封装，其紧凑的体积使其便于在PCB板上进行表面贴装，适应各种空间受限的应用需求。该封装不仅有助于提升装配效率，还可有效降低寄生电容，增强元器件在高频应用中的表现。
四、应用领域
BAS4004E6327HTSA1因其优良的电气特性而被广泛应用于多个领域，包括但不限于：
- 开关电源：适用于AC-DC电源转换、DC-DC升降压模块等电源管理电路中。
- 电池管理系统：在智能手机、笔记本电脑等便携设备的充电电路中，作为整流二极管使用。
- 工业控制：可用于自动化设备的电源调节、信号调控等场合。
- 汽车电子：在汽车电子设备如车载充电器、灯光控制系统等上也有良好的应用前景。
五、总结
BAS4004E6327HTSA1是一款性能优越、适应性广泛的肖特基二极管。其小型化设计、低正向压降、出色的频率响应以及良好的热稳定性，使其成为现代电子设计中不可或缺的选择。无论是在电源管理、信号处理还是高频整流等领域，都能发挥出色的作用，助力工程师设计出更为高效能且可靠的电子产品。在选择二极管时，BAS4004E6327HTSA1无疑将是一个优质的选择。
