B320AE-13

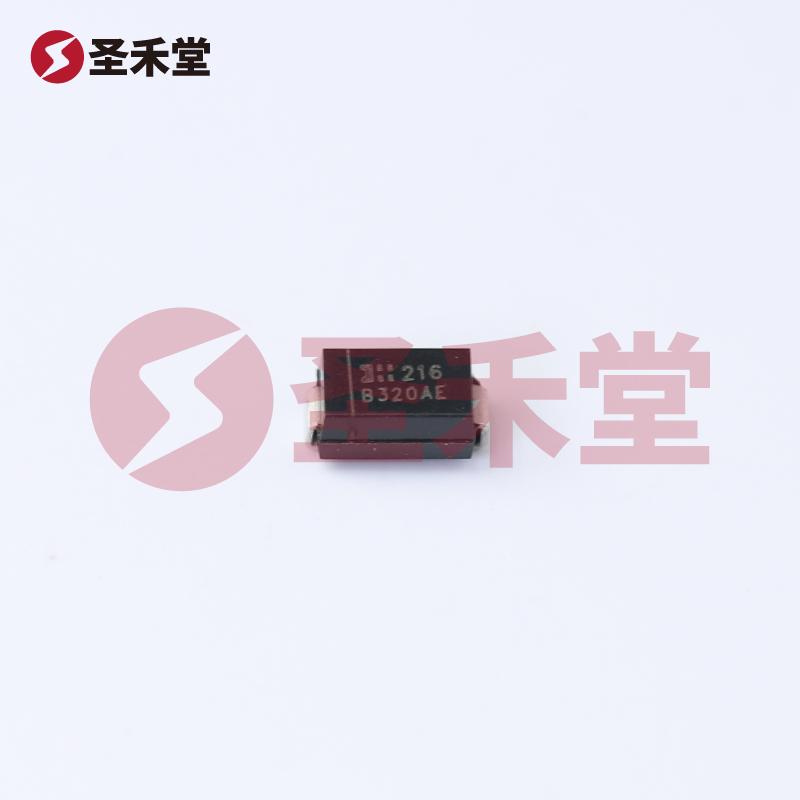

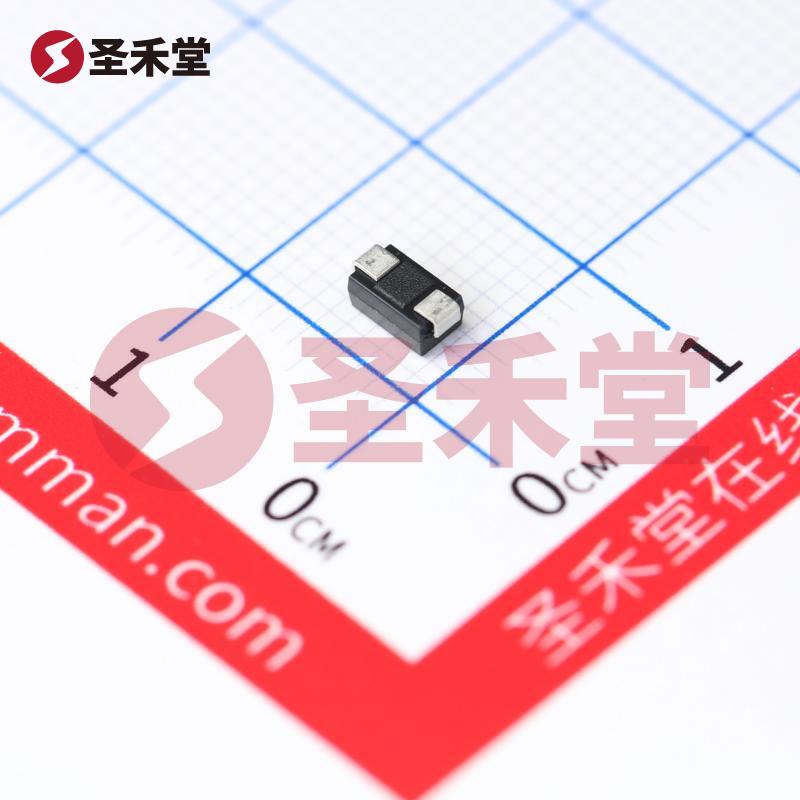

产品概述：B320AE-13肖特基二极管

一、产品简介

B320AE-13是一款基于肖特基技术的二极管，专为高效能电源管理和整流应用设计。它的封装类型为表面贴装型，采用SMA（DO-214AC）外壳，为现代电子设备提供了极好的集成度和可靠性。该元器件尤其适合需要快速开关和低正向压降的应用场景，如开关电源、逆变器和电池管理系统。

二、技术规格

1. 电压参数

   • 该二极管的最大反向电压（Vr）为20V。这意味着在实际应用中，B320AE-13能够承受高达20V的反向电压，为用户在不同应用中提供了足够的安全裕度。

2. 电流特性

   • 平均整流电流（Io）为2A，适合中等功率的应用。对于特别要求的场合，该二极管还能够在短时间内承载最高3A的电流，使其在瞬态条件下表现出色。

3. 正向电压降

   • 在额定2A的操作条件下，其正向电压（Vf）为500mV。这意味着在应用中使用B320AE-13时，系统的功耗将得到有效降低，这是提升电源系统效率的一个重要因素。

4. 反向泄漏电流

   • 在20V的反向电压下，B320AE-13的反向泄漏电流为100µA。相对较低的反向泄漏电流提升了其稳定性和可靠性，非常适合高要求的电路设计。

5. 电气特性

   • 该二极管具有快速恢复特性，其恢复时间≤500ns，对于需要高频开关的应用，如开关电源转换器而言，能够显著提升效率和降低能量损耗。

6. 电容特性

   • B320AE-13的电容特性在不同反向电压（Vr）和频率（F）下表现为140pF @ 4V，1MHz。这意味着在高频条件下，该器件能够保持良好的性能，降低了噪声，并提高了系统的整体稳定性。

7. 工作温度范围

   • 该设备的工作结温范围为-55°C ~ 150°C，这使得B320AE-13在各种严格的环境中都能保持良好的性能，适应极端温度变化。

三、应用场景

B320AE-13二极管广泛应用于下述领域：

• 开关电源：在电源转换过程中，肖特基二极管能够高效整流，同时减少能量损耗，提升整体功率转换效率。

• 电池充电器：二极管的低正向压降特性减少了充电过程中的功耗，对延长电池使用寿命极为重要。

• 逆变器：在太阳能逆变器和其他电源转换器中使用B320AE-13，可以有效提高逆变效率，减少系统复杂性。

• 通讯设备：在高频应用中，快速恢复时间和低电容特性确保了系统信号的完整性和传输速率，有助于提升数据传输效率。

四、总结

B320AE-13肖特基二极管以其优异的电气特性和稳定性，成为现代电子设计中不可或缺的重要元器件之一。得益于其低正向电压降、高反向电压承受能力和快速恢复特性，该器件在电源管理、电子设备和高频电路中的广泛应用不断提升着整体系统性能。在选择合适的二极管时，B320AE-13凭借其强有力的技术指标和可靠的品牌背景，将是工程师们的优先选择。
