SM08B-GHS-TB(LF)(SN)

SM08B-GHS-TB(LF)(SN) 产品概述

一、产品简介

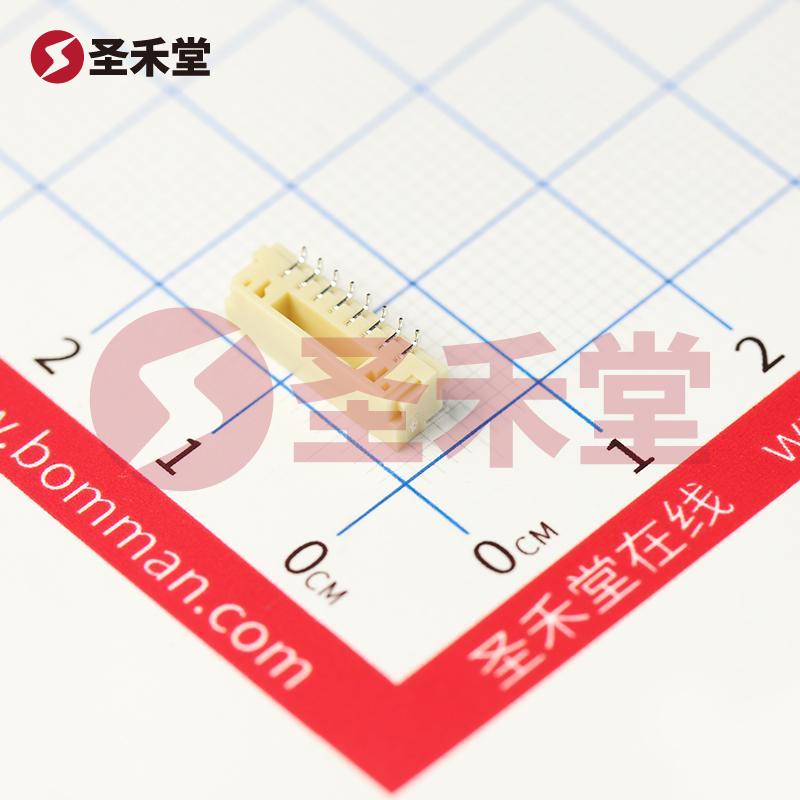

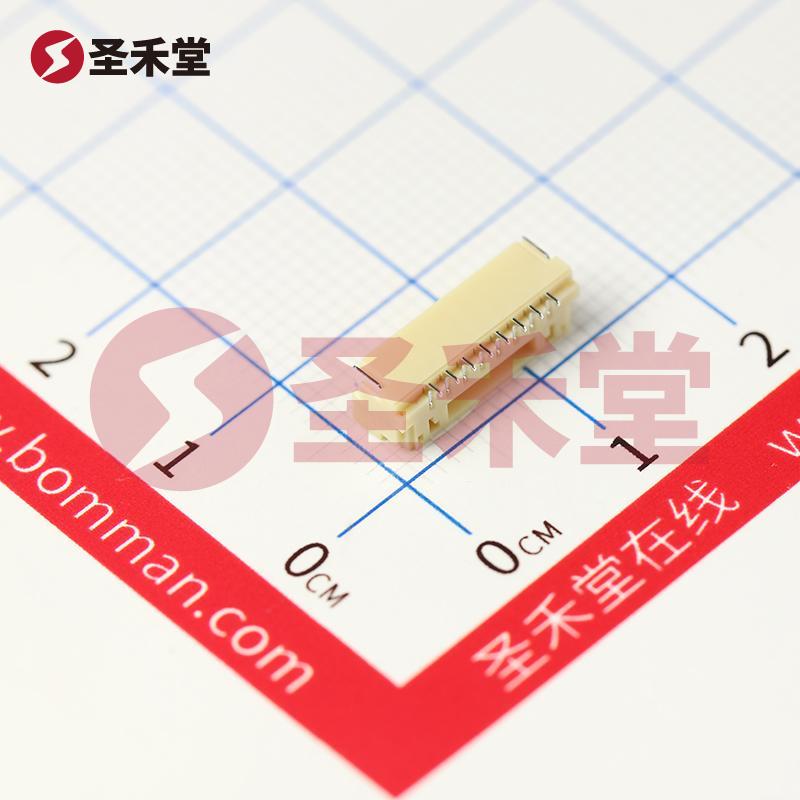

SM08B-GHS-TB(LF)(SN) 是由日本著名连接器制造商 JST 生产的一款高性能线对板针座（Wire-to-Board Connector），其具有 1x8P 的设计，针间距为 1.25mm，专为表面贴装（SMD）应用而设计。这款连接器采用了直角安装方式，使得其在有限的空间内能方便地进行电子元件的布线，广泛应用于各种电子设备，如消费电子、工业设备以及汽车电子等领域。

二、主要规格

1. 连接器类型：本产品属于接头型连接器，适合于线对板的连接。
2. 针位数：产品采用了 8 针的设计，可以满足多通道信号或电源的传递需求。
3. 排数：该连接器为单排设计（1 排），简化了布局，适用于紧凑型电路板。
4. 间距：针与针之间的标准间距为 1.25mm，适合高密度的电气连接。
5. 安装类型：表面贴装（SMD）设计，支持 PCB 直角安装，方便于自动化焊接和手工焊接的工艺。
6. 端接方式：支持焊接端接，确保连接的稳定性和可靠性。
7. 绝缘材料：采用聚酰胺（PA9T）和尼龙 9T，具备良好的绝缘性能和耐热性能，能够有效防止短路及电击危险。
8. 工作温度：适用温度范围为 -25°C 至 +85°C，能够适应各种工作环境。
9. 额定电流与电压：此连接器的额定电流为 1A，额定电压为 50V，适合用于多种低到中等功率的应用。
10. 触头材料和表面处理：使用磷青铜作为触头材料，经过锡处理，确保了优异的导电性能并防止氧化。

三、特性与优势

• 高可靠性：SM08B-GHS-TB(LF)(SN) 采用锁销滑道紧固类型，能够在连接时提供可靠的机械固定，防止因振动或冲击而导致的连接松动。
• 简化连接：固定焊尾特性设计，使得安装更为简单，提升生产效率。
• 适应性强：广泛的工作温度范围和优良的电气性能使该连接器适用于多种不同的应用场景，如通讯设备、家电、汽车等。
• 安全性：符合 UL94 V-0 可燃性等级，降低了因连接器产生的火灾隐患，为用户提供安全保障。

四、应用场景

SM08B-GHS-TB(LF)(SN) 的应用场景非常广泛，适合以下领域：

1. 消费电子：如手机、平板电脑、智能家居设备等需要高密度多通道连接的产品。
2. 工业设备：可用于各种传感器、监控设备和控制系统。
3. 汽车电子：在车载电子模块、传感器连接及电机控制等方面具有重要应用。
4. 医疗设备：在医疗监测和医疗控制系统中，提供稳定的电子连接。

五、总结

总体而言，SM08B-GHS-TB(LF)(SN) 是一款设计精良、性能稳定的线对板连接器，其在多个行业中的应用展现了其卓越的专业性和可靠性。作为电子元器件的一部分，它为现代电子设备的发展提供了极大的便利与支持。通过其高密度、小型化的设计，能够满足快速发展的电子市场日益增长的需求，成为连接器领域中不可或缺的选择。
