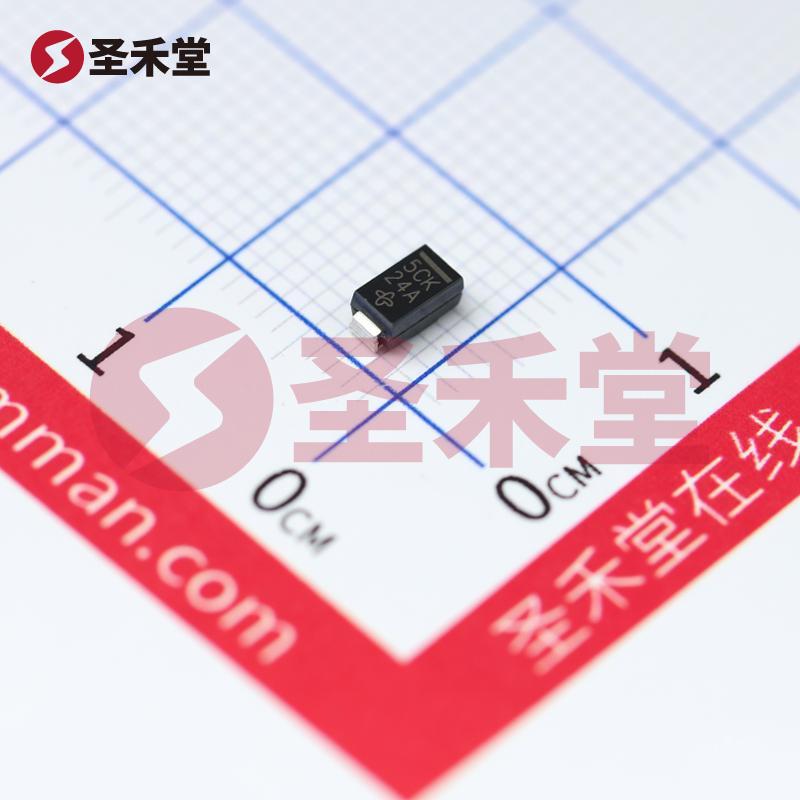

SMA5J30A-E3/61 产品实物图片
SMA5J30A-E3/61 产品实物图片
商品图片1

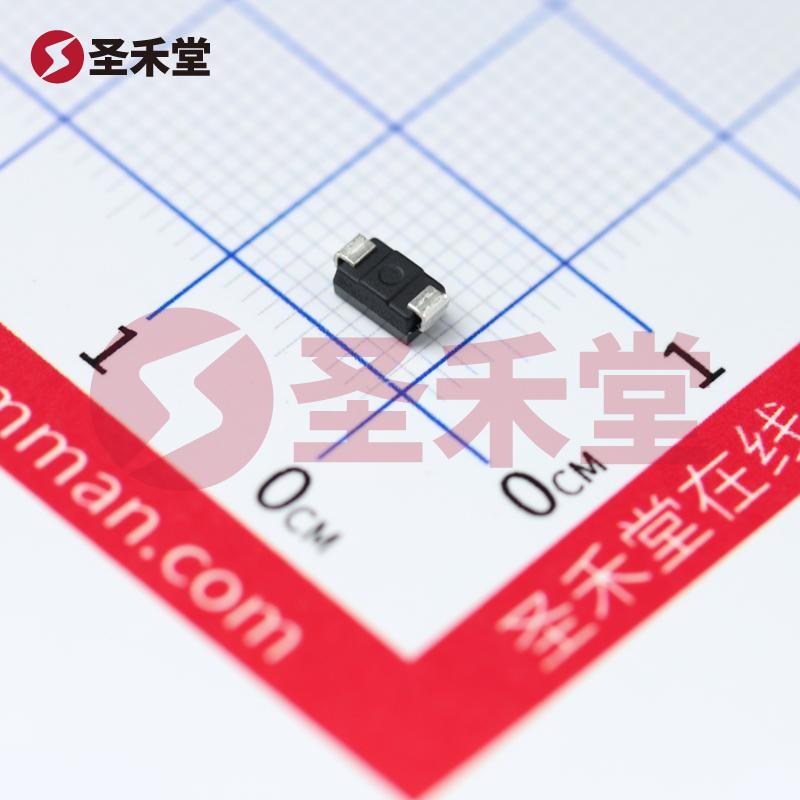

商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

SMA5J30A-E3/61

商品编码: BM0040808722
品牌 :
VISHAY(威世)
封装 :
SMA(DO-214AC)
包装 :
编带
重量 :
-
描述 :
-
库存 :
1689(起订量1,增量1)
批次 :
22+
数量 :
X
0.82
按整 :
圆盘(1圆盘有1800个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.82
--
100+
¥0.547
--
900+
¥0.497
--
18000+
产品参数
产品手册
产品概述

SMA5J30A-E3/61参数

类型齐纳单向通道1
电压 - 反向断态(典型值)30V电压 - 击穿(最小值)33.3V
不同 Ipp 时电压 - 箝位(最大值)48.4V电流 - 峰值脉冲 (10/1000µs)10.3A
功率 - 峰值脉冲500W电源线路保护
应用通用工作温度-55°C ~ 150°C(TJ)
安装类型表面贴装型封装/外壳DO-214AC,SMA
供应商器件封装DO-214AC(SMA)

SMA5J30A-E3/61手册

empty-page
无数据

SMA5J30A-E3/61概述

SMA5J30A-E3/61 产品概述

SMA5J30A-E3/61 是一款来自 VISHAY(威世)的高性能齐纳二极管,专为应用于电压保护和浪涌抑制而设计。这款器件在电路中充当保护元件,能够有效地防止过电压对敏感电子元件的损害。其独特的特性与设计使其在多种电气应用中表现出色,特别是在电源线路保护、电气设备以及通信系统中。

基础参数

  • 类型:齐纳二极管
  • 单向通道:单通道设计,适用于直流电压的反向保护
  • 电压范围
    • 反向断态电压:典型值为 30V,作为安全工作电压的参考。
    • 击穿电压:最小值为 33.3V,使设备在正常操作条件下维护稳定性。
    • 箝位电压:在不同 Ipp (峰值脉冲电流) 条件下,最大值可达48.4V,能够在瞬态过电压时提供必要的保护。
  • 电流规格
    • 峰值脉冲电流:10.3A (10/1000µs),确保在瞬态浪涌情况中能够有效承受电流。
    • 峰值脉冲功率:500W,使其可应用于高能量需求的保护场合。

工作温度

该器件操作温度范围为 -55°C 至 150°C,保证了其在恶劣环境下的稳定性。宽广的温度耐受范围使得 SMA5J30A-E3/61 成为适合于工业、电力、自动化设备等各种高温、高压环境中的理想选择。

安装和封装

SMA5J30A-E3/61 采用表面贴装型(SMD)封装,符合 DO-214AC/SMA 标准。这种封装设计不仅便于自动化贴装,提高生产效率,还能够有效节省电路板空间。其紧凑的封装特点与卓越的散热性能确保了器件在高负载下的可靠性。

应用领域

由于其优秀的技术参数,SMA5J30A-E3/61 可广泛应用于各种领域,包括但不限于:

  • 通用电源保护:为电源线路抵御浪涌及瞬态过压提供保护,确保供电系统的稳定性。
  • 通信设备:在通信系统中防止电压尖峰对敏感接收电路的影响,保障数据传输的稳定性。
  • 家电产品:如冰箱、洗衣机等,能有效保护控制电路,延长设备的使用寿命。
  • 汽车电子:在车辆电气系统中抵御电压波动,提高整体电子设备的可靠性。

结论

总之,SMA5J30A-E3/61 齐纳二极管凭借其高击穿电压、高峰值脉冲能力和宽广的工作温度范围,成为电子电路保护的理想选择。VISHAY(威世)在元器件领域的专业技术及研究能力,使得该器件在多种应用中表现出色。对于设计人员和工程师而言,选择 SMA5J30A-E3/61 可确保他们的电路在多种工作环境下均能保持高度的安全性能与稳定运行。
