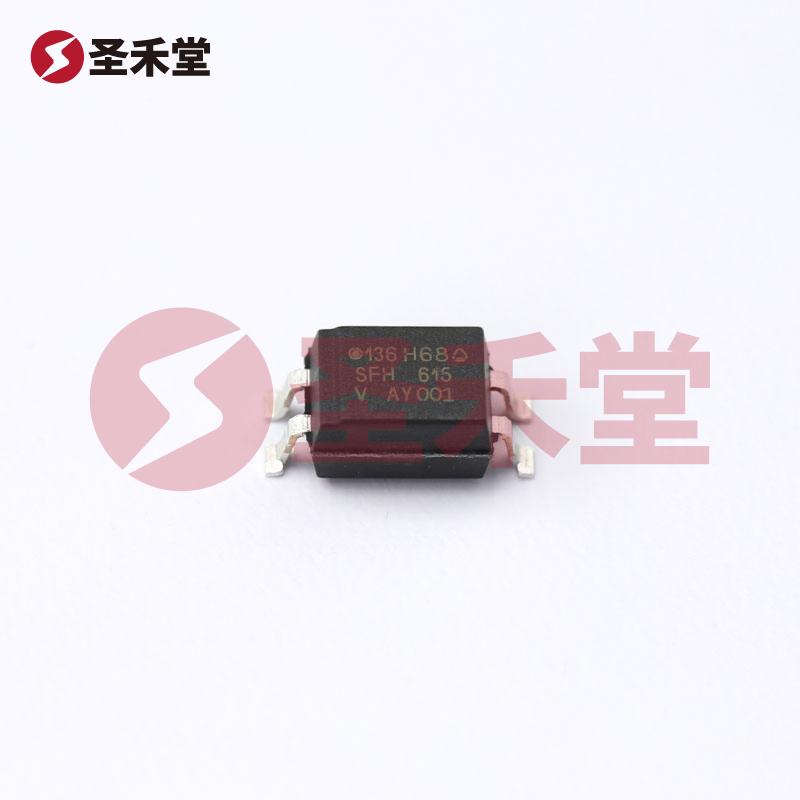

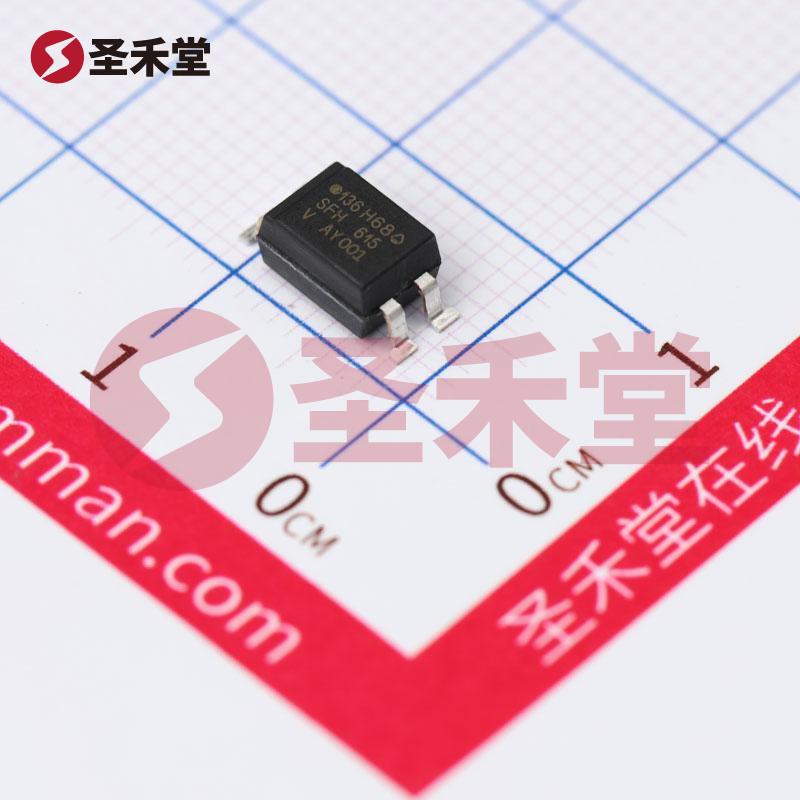

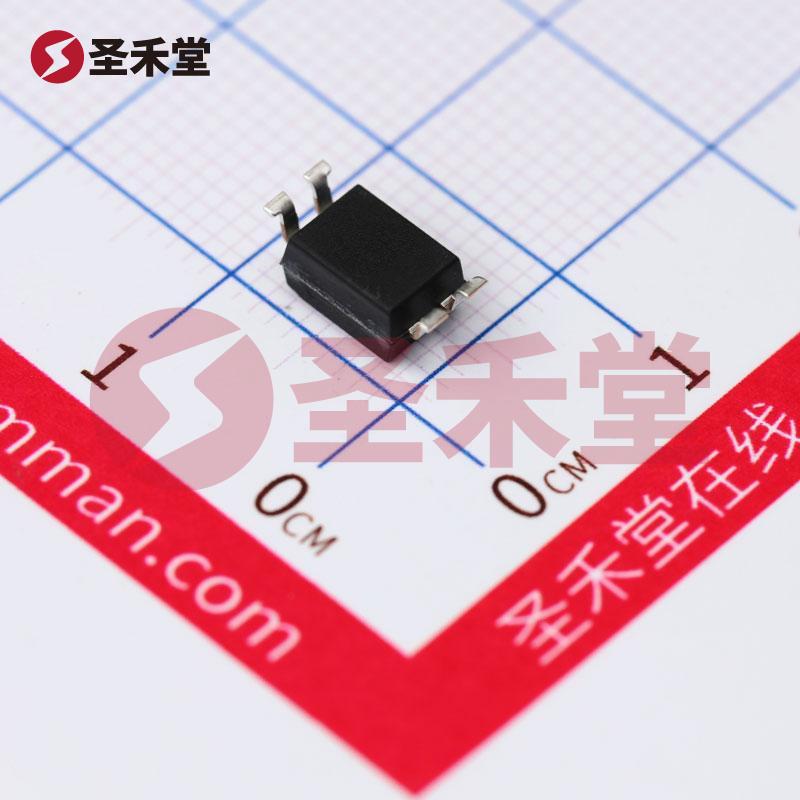

SFH615AY-X019T 产品实物图片
SFH615AY-X019T 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

SFH615AY-X019T

商品编码: BM0042840384
品牌 :
VISHAY(威世)
封装 :
4-SMD
包装 :
编带
重量 :
-
描述 :
晶体管输出光耦 50mA 5.3kV 1.25V SMD-4P
库存 :
0(起订量1,增量1)
批次 :
-
数量 :
X
1.27
按整 :
圆盘(1圆盘有1000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥1.27
--
50+
¥0.976
--
10000+
产品参数
产品手册
产品概述

SFH615AY-X019T参数

通道数1电压 - 隔离5300Vrms
电流传输比(最小值)50% @ 5mA电流传输比(最大值)150% @ 5mA
接通 / 关断时间(典型值)2µs,25µs输入类型DC
输出类型晶体管电压 - 输出(最大值)70V
电流 - 输出/通道50mA电压 - 正向 (Vf)(典型值)1.25V
电流 - DC 正向 (If)(最大值)60mAVce 饱和压降(最大)400mV
工作温度-55°C ~ 100°C安装类型表面贴装型
封装/外壳4-SMD,鸥翼供应商器件封装4-SMD

SFH615AY-X019T手册

empty-page
无数据

SFH615AY-X019T概述

SFH615AY-X019T 产品概述

1. 产品简介

SFH615AY-X019T 是由著名电子元器件制造商 VISHAY(威世)出品的一款高性能光耦合器件。它采用表面贴装型(SMD)封装,具备单通道的晶体管输出,适用于多种电子应用场景。该器件不仅具有优越的电气性能,同时其良好的绝缘特性和工作温度范围使之成为现代电子设计中关键的组成部分。

2. 基本参数

  • 通道数: 该光耦合器为1通道,适合简单的单路信号隔离应用。
  • 电压 - 隔离: 具有高达5300Vrms的电气隔离能力,确保信号传输的安全性及系统的稳定性,极大降低了因噪声或电压尖峰造成的干扰。
  • 电流传输比: 在5mA输入电流下,SFH615AY-X019T的电流传输比为50%至150%,在不同负载条件下都能维持良好的性能,适应市场多样的使用需求。

3. 性能特征

  • 接通/关断时间: 典型值为2µs的接通时间及25µs的关断时间,使其适用于大多数快速信号传输的应用场景,能够满足对响应速度有较高要求的电路设计。
  • 输出电压与电流:输出电压可达70V,输出电流达到500mA,使其能在更广的条件下工作,适合高压或特殊负载情况下的应用。

4. 电气特性

  • 正向电压:典型的正向电压(Vf)为1.25V,合适的电压可以有效降低功耗,为应用系统提供更高的能效。
  • 最大正向直流电流(If): 为60mA,确保在多数应用下都能稳定工作。
  • 饱和压降(Vce): 最大饱和压降为400mV,优化了整体开关性能,提高了功率转化的效率。

5. 工作环境

SFH615AY-X019T的工作温度范围为-55°C到100°C,礼包的宽广使其能够在极端条件下稳定实施,适合汽车电子、工业控制、家用电器等环境。

6. 封装及安装

该元件采用4-SMD鸥翼封装,有助于节省电路板空间,简化焊接工艺,提供了优良的焊接特性及可靠性,适合现代紧凑型电路设计。

7. 应用场景

由于其优良的隔离性能、电气特性与可靠性,SFH615AY-X019T被广泛应用于:

  • 电源隔离
  • 工业自动化
  • 过程控制系统
  • 数据传输电路
  • 整流与开关模式电源
  • 汽车电子及安全系统

8. 结论

SFH615AY-X019T是一款结合了高隔离电压、稳定的电流传输比以及快速响应特性的光耦合器件。凭借其卓越的性能和适应性,使之成为各类电子设计中的理想选择。无论是在严格的工业环境中,还是在复杂的家用电器应用中,SFH615AY-X019T均能够提供可靠的信号隔离,保持系统的稳定与安全。
