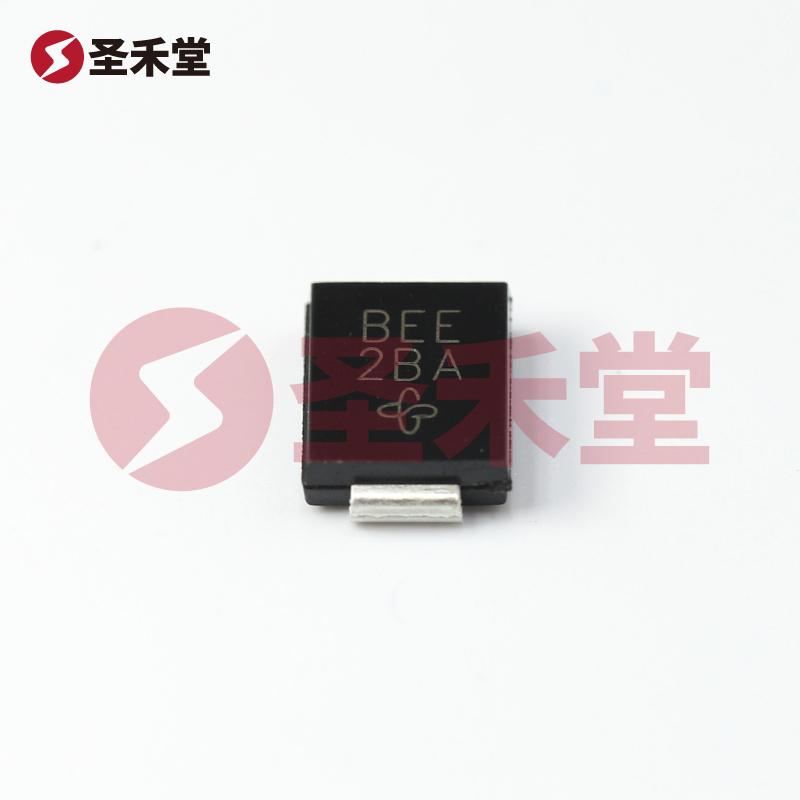

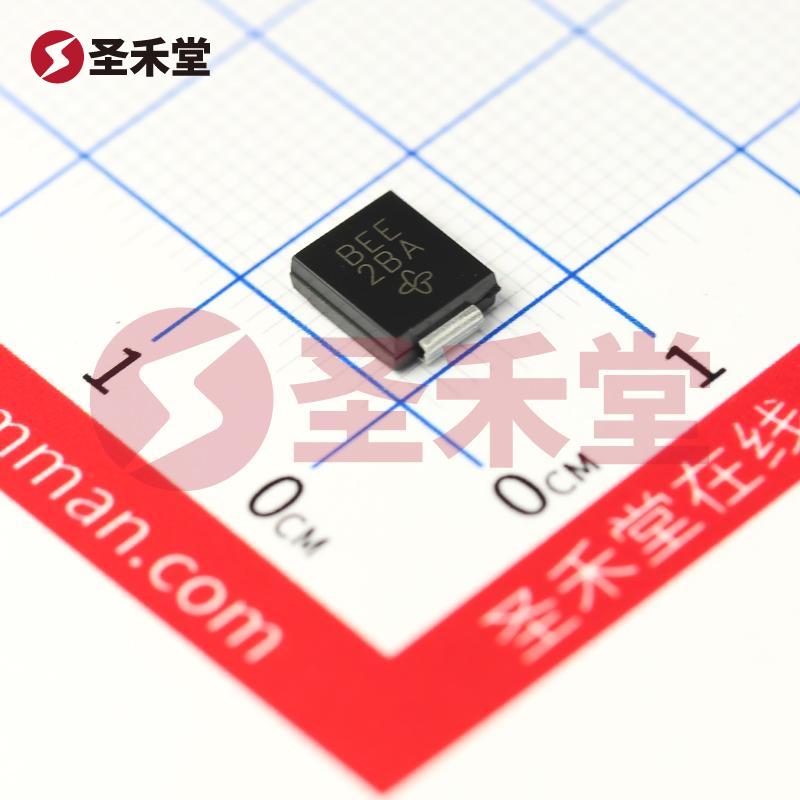

SMCJ12CA-E3/57T 产品实物图片
SMCJ12CA-E3/57T 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

SMCJ12CA-E3/57T

商品编码: BM0045267200
品牌 :
VISHAY(威世)
封装 :
SMCJ(DO-214AB)
包装 :
编带
重量 :
-
描述 :
19.9V-夹子-75.4A-Ipp-TVS-二极管-表面贴装型-DO-214AB(SMCJ)
库存 :
810(起订量1,增量1)
批次 :
22+
数量 :
X
1.29
按整 :
圆盘(1圆盘有850个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥1.29
--
50+
¥0.99
--
8500+
产品参数
产品手册
产品概述

SMCJ12CA-E3/57T参数

电流 - 峰值脉冲 (10/1000µs)75.4A安装类型表面贴装型
电源线路保护工作温度-55°C ~ 150°C(TJ)
类型齐纳电压 - 击穿(最小值)13.3V
电压 - 反向断态(典型值)12V应用通用
功率 - 峰值脉冲1500W(1.5kW)双向通道1
不同 Ipp 时电压 - 箝位(最大值)19.9V

SMCJ12CA-E3/57T手册

empty-page
无数据

SMCJ12CA-E3/57T概述

SMCJ12CA-E3/57T 产品概述

产品简介

SMCJ12CA-E3/57T 是 VISHAY(威世)公司生产的一款高性能齐纳二极管,专为过电压保护而设计。它采用表面贴装型封装(DO-214AB),适用于现代电子设备中的电压调节和瞬态电压抑制(TVS)应用。此产品被广泛应用于各种电子电路中,尤其是在需要保护敏感元器件免受瞬态过压冲击的场合。

关键特点

  1. 电压特性

    • 击穿电压:SMCJ12CA-E3/57T 的最低击穿电压为 13.3V,典型电压为 12V,能够提供可靠的电压保护,避免电路中关键元件因过电压而损坏。
    • 最大电压夹位:在 75.4A 的峰值脉冲电流下,其最大夹位电压达 19.9V,确保在高速瞬态情况下对负载负责,有效控制电压波动。
  2. 电流和功率特性

    • 峰值脉冲电流(Ipp):该器件具有高达 75.4A 的峰值脉冲电流承载能力,使其适用于处理急剧变化的电流情况。
    • 功率能力:SMCJ12CA-E3/57T 的峰值脉冲功率为 1500W(1.5kW),在短时间内能够承受强烈的瞬态电压,以提供额外的保护层次。
  3. 工作温度范围

    • 器件的工作温度范围为 -55°C 至 150°C(TJ),这使得其适用于高温或极端环境下的电子产品应用,确保稳定性和可靠性。
  4. 双向通道

    • 该型号采用双向通道设计,能够有效保护电路中的双极性信号,广泛应用于各种直流和交流电路中。

应用领域

SMCJ12CA-E3/57T 非常适合多种应用场景,尤其是在需要电源线路保护的关键电子设备中,包括但不限于:

  • 通信设备:手机基站、路由器等设备由于受到雷击或电压突变的影响,极易受到损害,此型号可确保其在瞬态事件下的安全。
  • 汽车电子:现代汽车中的各种电子控制单元(ECU)面临着严苛的电气环境,此器件提供可靠的保护,以延长整个系统的寿命。
  • 工业控制系统:在工业自动化设备中,随着电气设备的启动和关闭,电压脉冲常常会造成损害,SMCJ12CA-E3/57T 能有效抵御这些电压冲击。
  • 消费电子:如计算机、家电等普通电子设备中,需要通过瞬态电压抑制器件来确保其长久稳定的运行。

封装与安装

SMCJ12CA-E3/57T 采用 DO-214AB(SMCJ)表面贴装封装,适合自动贴装工艺,能够大幅度提高生产效率。同时,小型化的设计也便于应用于空间受限的电路板上。

结语

综上所述,SMCJ12CA-E3/57T 齐纳二极管以其卓越的电压保护特性、良好的温度稳定性以及出色的电流承载能力,成为各类电路设计中的理想选择。无论是通讯、汽车、工业还是消费电子领域,该产品都能提供高效的电气保护,从而确保系统的可靠性与稳定性。选择 VISHAY SMCJ12CA-E3/57T,让您的设计在面对电压瞬变时更加安全可靠。
