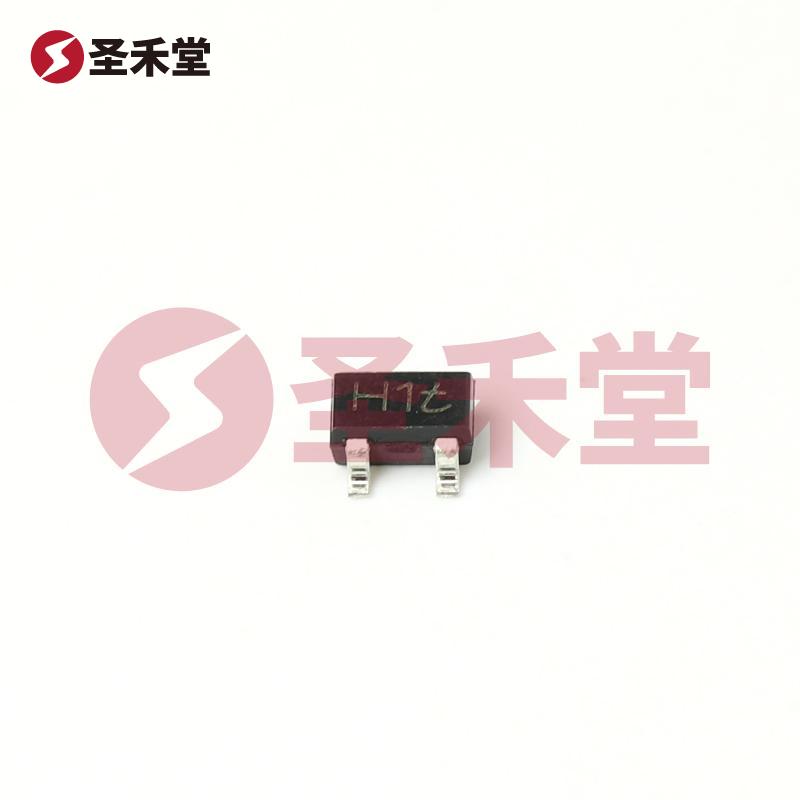

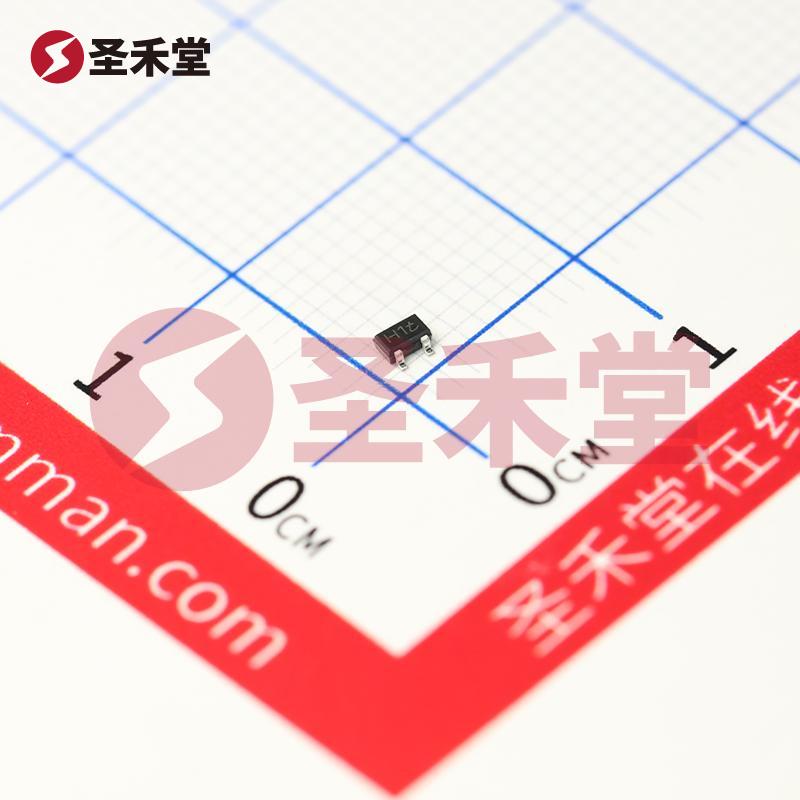

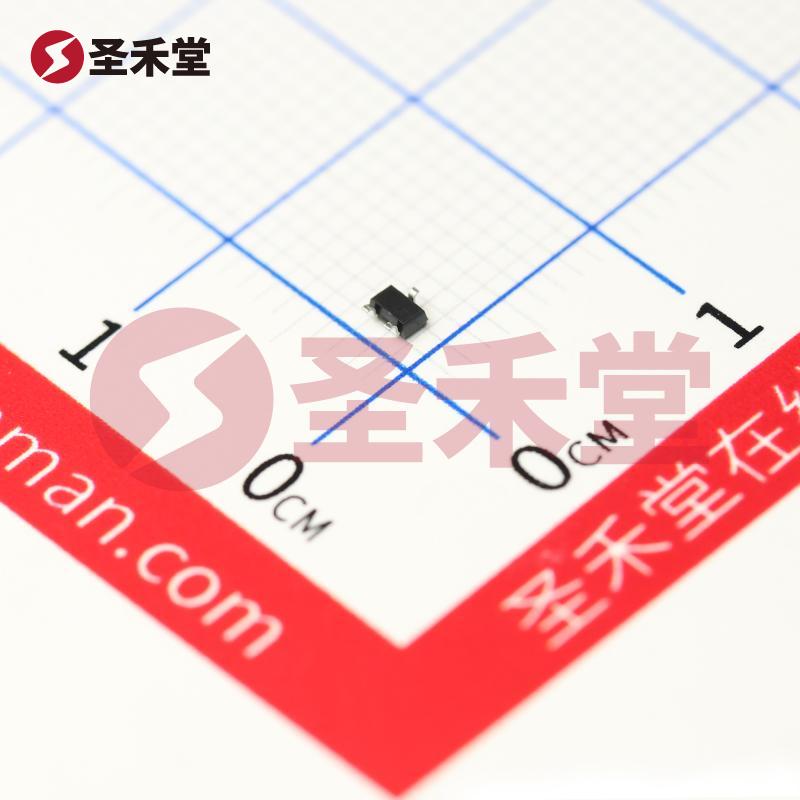

PESD5V0L2UU,115 产品实物图片
PESD5V0L2UU,115 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

PESD5V0L2UU,115

商品编码: BM0058398903
品牌 :
Nexperia(安世)
封装 :
SOT-323
包装 :
编带
重量 :
0.023g
描述 :
ESD二极管 PESD5V0L2UU,115 SOT-23
库存 :
7(起订量1,增量1)
批次 :
23+
数量 :
X
0.683
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.683
--
产品参数
产品手册
产品概述

PESD5V0L2UU,115参数

极性Unidirectional峰值脉冲电流(10/1000us)6.5A (8/20us)
反向关断电压(典型值)5V类型齐纳
单向通道2电压 - 反向断态(典型值)5V(最大)
电压 - 击穿(最小值)5.8V不同 Ipp 时电压 - 箝位(最大值)13V
电流 - 峰值脉冲 (10/1000µs)6.5A(8/20µs)功率 - 峰值脉冲70W
电源线路保护应用汽车级
不同频率时电容38pF @ 1MHz工作温度-55°C ~ 150°C(TA)
安装类型表面贴装型封装/外壳SC-70,SOT-323
供应商器件封装SOT-323

PESD5V0L2UU,115手册

PESD5V0L2UU,115概述

产品概述:PESD5V0L2UU,115

产品简介

PESD5V0L2UU,115是一款由Nexperia(安世)公司制造的高性能ESD(静电放电)保护二极管,封装形式为SOT-323。该产品旨在为电子设备提供有效的ESD保护,适用于汽车电子等高要求应用领域。凭借其优异的电气特性和广泛的工作温度范围,PESD5V0L2UU,115适合用于需要保护敏感电路的各种应用场景。

基本特性

  • 极性:单向(Unidirectional),适用于特定方向的电流与电压管理,从而提供可靠的保护。
  • 峰值脉冲电流能力:该器件在10/1000µs脉冲条件下的最大峰值脉冲电流为6.5A(8/20µs),确保即使在高脉冲条件下也能有效保护被保护元件。
  • 反向关断电压:具备典型值为5V的反向关断电压,提供足够的电压保护,可以有效防止瞬态过压对电路的损害。
  • 击穿电压:最小击穿电压为5.8V,确保在正常工作条件下电路的安全性。
  • 电压-箝位:在不同的峰值脉冲电流下,最大箝位电压为13V,能够为下游电路提供重要的额外保护。
  • 功率特性:具备高达70W的峰值脉冲功率能力,进一步增强了其在极端条件下的可靠性。

结构特性

  • 封装类型:SOT-323表面贴装型封装,体积小、重量轻,适合自动化生产和空间受限的应用场景。
  • 电容特性:在1MHz频率下的电容值为38pF,表明其在高频信号下的稳定性及能量传输效率,适合高速数据传输的环境。
  • 工作温度:该器件的工作温度范围广泛,从-55°C到150°C,确保其在恶劣环境中的稳定可靠运行。

应用领域

PESD5V0L2UU,115广泛应用于汽车电子、消费电子、通信设备、工业控制等领域。它能够有效防止由于环境因素或意外静电放电引起的设备损坏,提高整体系统的可靠性。在汽车级应用中,对元器件的要求更为严格,PESD5V0L2UU,115在此背景下凭借其卓越性能表现,满足行业标准。

优势总结

  1. 高性能保护:凭借卓越的ESD保护能力,有效延长设备寿命,减少故障率。
  2. 高集成度:小型SOT-323封装适合于空间有限的设计,便于组件集成。
  3. 宽温特性:适用于多种恶劣环境,确保在极限条件下也能正常工作。
  4. 多功能应用:适合多种领域及设备,为设计工程师提供灵活的选择。

结论

PESD5V0L2UU,115是一款结合了高性能、可靠性与灵活性的ESD保护二极管,是现代电子设计中的理想选择。随着电子设备日益向复杂化和精细化发展,具有良好保护性能的元器件显得愈加重要。Nexperia凭借其深厚的专业背景和技术积累,为广大工程师提供了这一高质量的电子保护产品,助力创造更安全、更可靠的电子应用。
