DMN1004UFDF-7

DMN1004UFDF-7 产品概述

DMN1004UFDF-7 是一款由美台（DIODES）公司出品的N通道MOSFET（金属氧化物场效应晶体管），其组件设计旨在满足高效电源管理与开关应用的需求。该器件在封装、性能和应用领域等方面展现了极高的竞争力，能够提供优异的电气性能和可靠性，适合广泛的电子应用。

1. 基本参数

DMN1004UFDF-7 工作于最大漏源电压（Vdss）为12V的范围内，同时其连续漏极电流（Id）高达15A，这使得该器件能够在相对高电流条件下稳定工作。其在25°C下的性能表现尤为突出，使其适合多种高温环境下的应用。

2. 栅极驱动

针对不同情况下的Rds On（导通电阻），该MOSFET在4.5V的栅极驱动电压下，最大导通电阻值为4.8毫欧（@ 15A），显示出非常低的导通损耗。这一特性对于功率转换和开关应用尤为重要，可以有效提高系统的能效。其最小栅极驱动电压为2.5V，确保在较低电压下也能实现良好的导电性，适应多种驱动电路。

3. 开关特性与电容参数

该器件的栅极阈值电压（Vgs(th)）最大值为1V（@ 250µA），这意味着在极低的电压下即可实现导通，提升了其适应性。栅极电荷（Qg）最大值为47nC（@ 10V），这保证了更快的开关速度和更高的效率，尤其在要求快速开关的应用场景下（如DC-DC转换器）表现优异。此外，该器件的输入电容（Ciss）在6V时最大值为2385pF，这为高频操作提供了良好的条件。

4. 功率耗散与热特性

DMN1004UFDF-7 的最大功率耗散为2.1W（@ Ta），展示了其在工作时良好的散热性能。其工作温度范围为-55°C至150°C（TJ），足以支持各种苛刻的环境条件，包括工业自动化、汽车电子及高可靠性要求的军事应用等。

5. 封装与安装

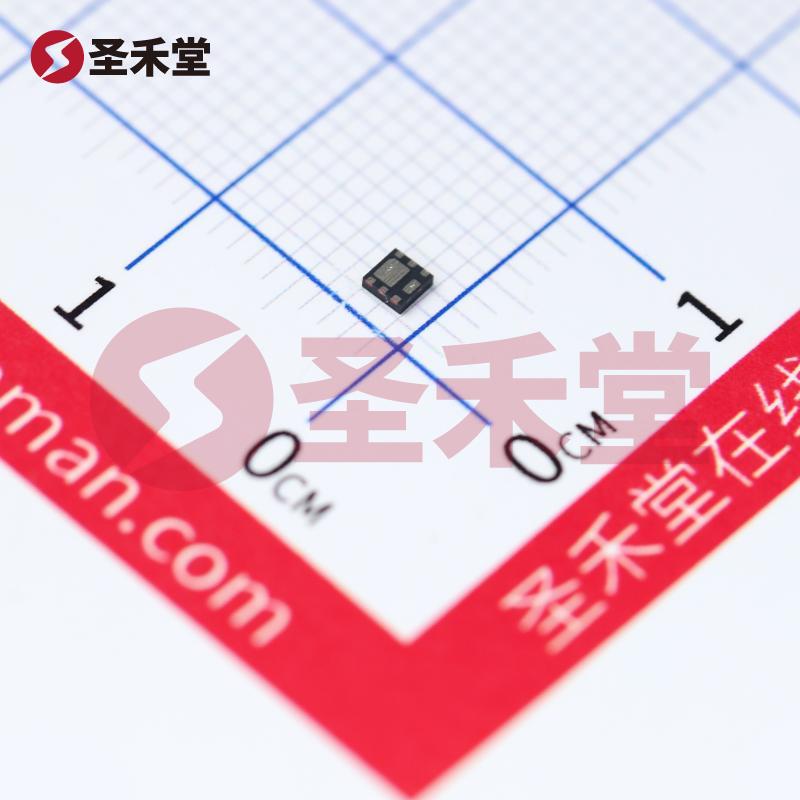

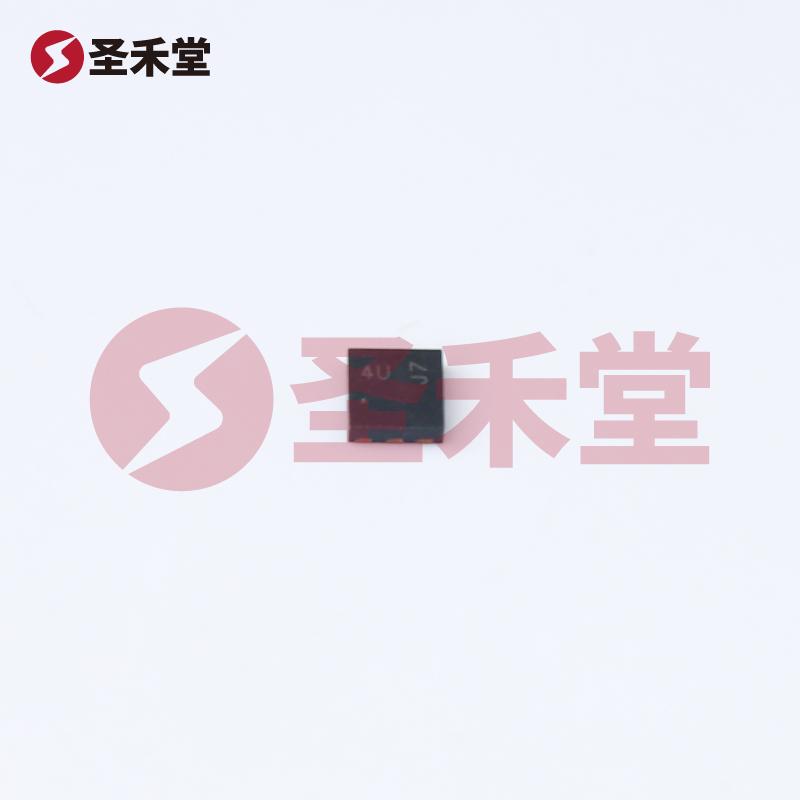

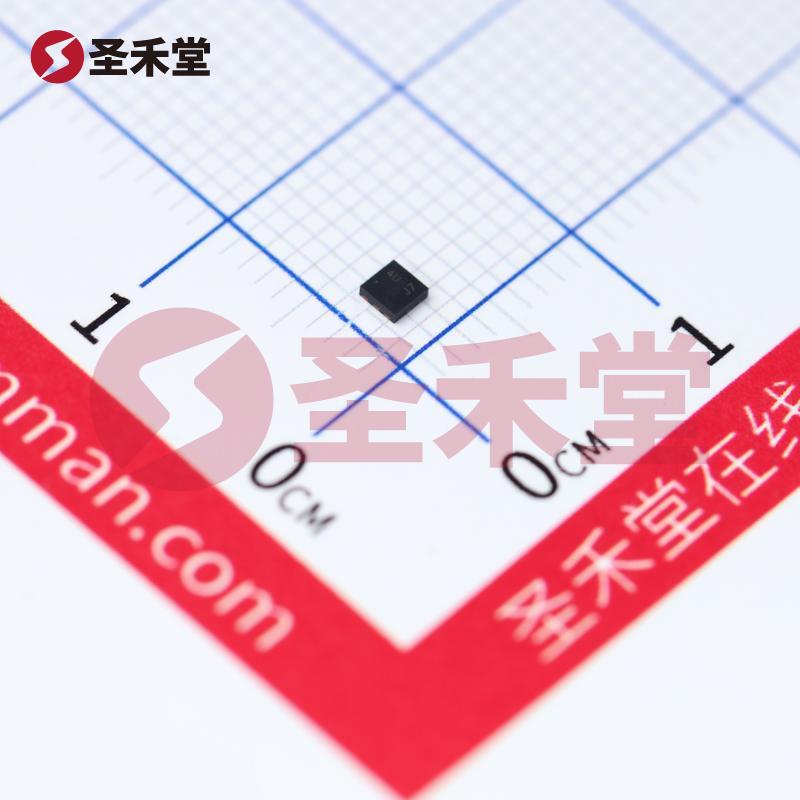

该MOSFET采用U-DFN2020-6封装，这是一种表面贴装型（SMD）设计，具有裸露焊盘的特性，能够提供更好的热管理和空间效率。此外，6-UDFN的封装方式不仅提高了电气性能，还简化了自动化生产线的安装过程，使其更易于集成到现代电子设备中。

6. 应用领域

DMN1004UFDF-7 的广泛应用场景包括但不限于：

• 开关电源（SMPS）设计
• DC-DC转换器
• 电机驱动控制
• 测量和数据采集仪器
• 汽车电子系统
• 便携式电子设备

该器件的高导电性、低导通损耗和宽广的工作温度范围，确保其在各类应用中的稳定性和可靠性，能够满足现代电子电路对功率和效能的严格要求。

总结

总之，DMN1004UFDF-7 通过其优秀的技术参数和性能，提供了理想的解决方案，能够在多样的电子产品中实现高效稳定的性能表现。凭借其先进的封装和出色的电气特性，该MOSFET为设计师们在未来的电力电子设备的开发中提供了可行的解决方案。无论是高频开关应用还是需要高温、高功率的环境，DMN1004UFDF-7 都是值得信赖的选择。
