产品概述：74HCT86T14-13

概要

74HCT86T14-13是一款高性能的四通道异或门（XOR Gate），采用TSSOP-14封装，适合于表面贴装应用。该器件基于74HCT系列逻辑芯片，具备可靠的电气性能和宽广的工作温度范围，广泛应用于数字电路设计和逻辑功能实现。74HCT86T14-13由DIODES公司制造，旨在为设计工程师提供高效的解决方案，以满足现代电子设备对于复杂逻辑功能的需求。

基本特性

• 逻辑类型：XOR（异或）逻辑门，不同输入信号组合输出逻辑状态的独特特性，广泛应用于计算、数据处理和控制电路中。
• 输入数：每个XOR通道支持两个输入，最多可提供四个异或功能通道，适合各种逻辑综合需求。
• 供电电压范围：支持工作电压范围为4.5V ~ 5.5V，适应多种电源设计。
• 逻辑电平：高逻辑电平为2V，低逻辑电平为0.8V，确保在较低电压条件下操作仍能保持良好的逻辑兼容性。
• 最大传播延迟：在4.5V电压下，当负载电容（CL）为50pF时，最大传播延迟为32ns，确保高速数字信号处理。
• 静态电流：在无输入状态下，最大静态电流为20µA，表现出非常低的功耗特性，适合用于低功耗电路的设计。
• 输出电流规格：每个输出通道可提供高达4mA的输出电流，以满足驱动多种负载的需求。

应用场景

74HCT86T14-13广泛应用于多种电子产品和系统中，其主要应用场合包括：

• 数字计算设备：在计算机和嵌入式系统中，可用于逻辑运算和数据处理。
• 通信设备：在各种通信协议中，XOR门可用于信号编码、解码和信号一致性检测。
• 控制系统：在诸如家居自动化、工业控制系统中，通过与其他逻辑门的组合，可以实现复杂的控制逻辑。
• 信号处理：用于信号混合和比较应用，确保不同信号逻辑状态的正确处理。

工作温度

该器件的工作温度范围为-40°C至125°C，设计考虑了严苛环境的需求，非常适合于工业、汽车和高温应用领域。

封装特性

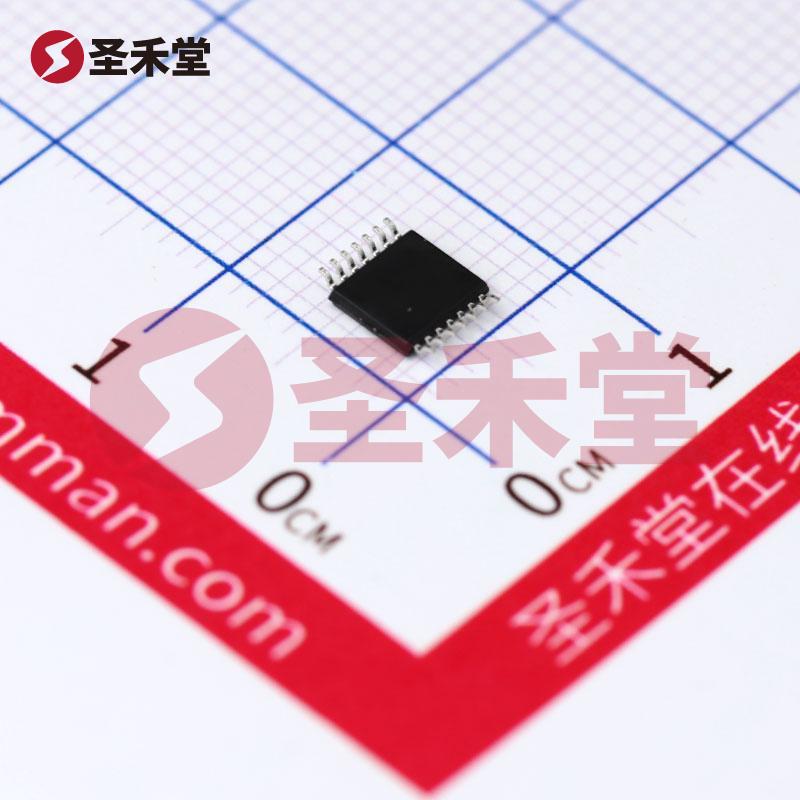

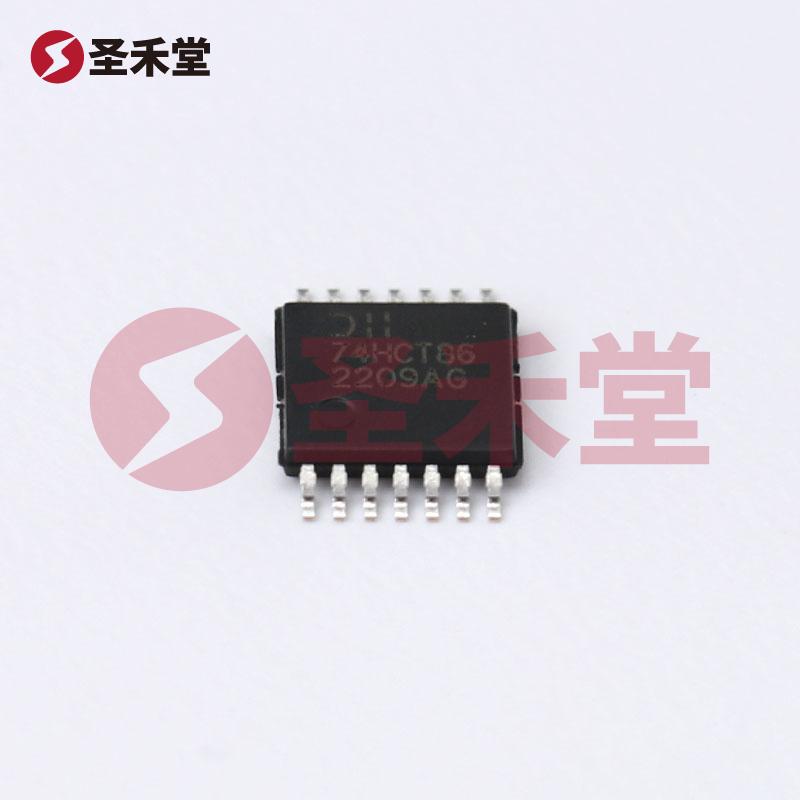

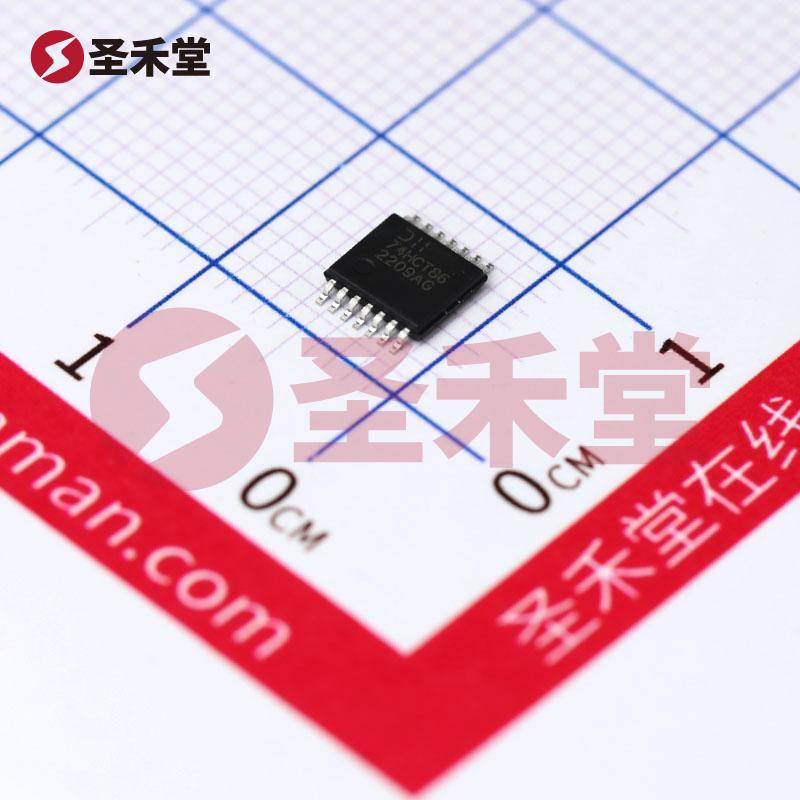

74HCT86T14-13采用TSSOP-14封装，具有小巧、轻便的特性，非常适合空间有限的PCB设计。其表面贴装型设计还使得大规模生产过程中具有更高的组装效率及可靠性。

总结

74HCT86T14-13是一个功能强大且高效的四通道异或门，结合了小型化设计和卓越的电气性能，是现代电子产品中不可或缺的重要元器件。其稳定性、高速性能及低功耗特性使其在各种应用中表现出色，为设计工程师提供了灵活而可靠的解决方案，满足了日益增长的数字逻辑电路需求。
