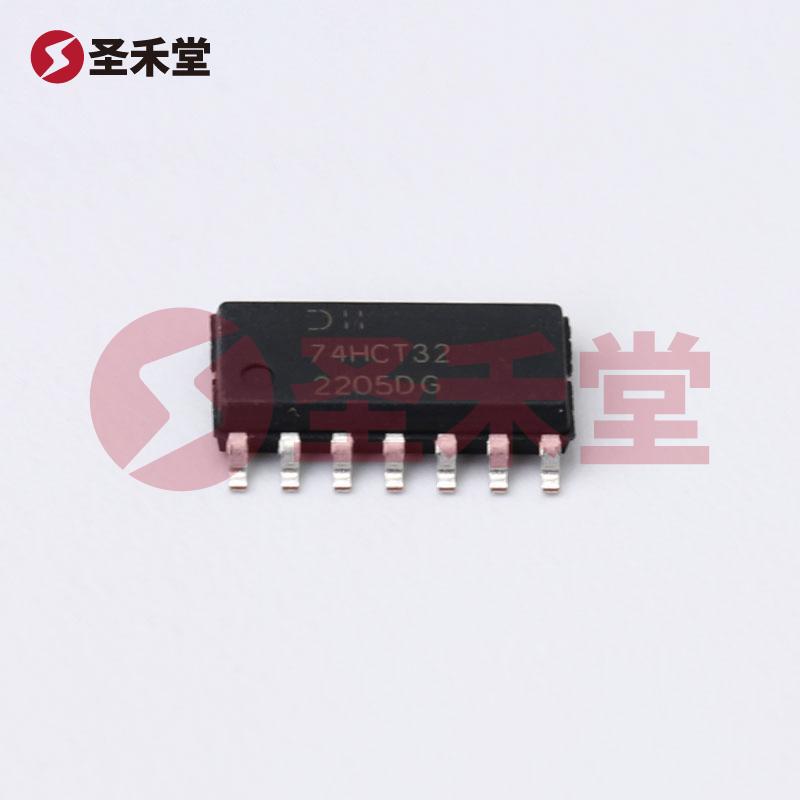

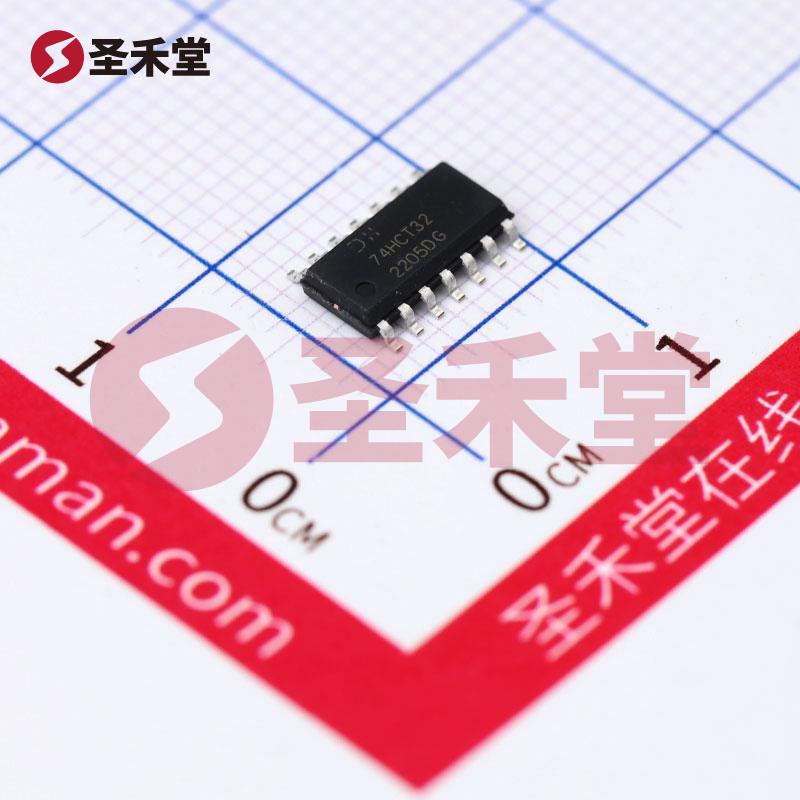

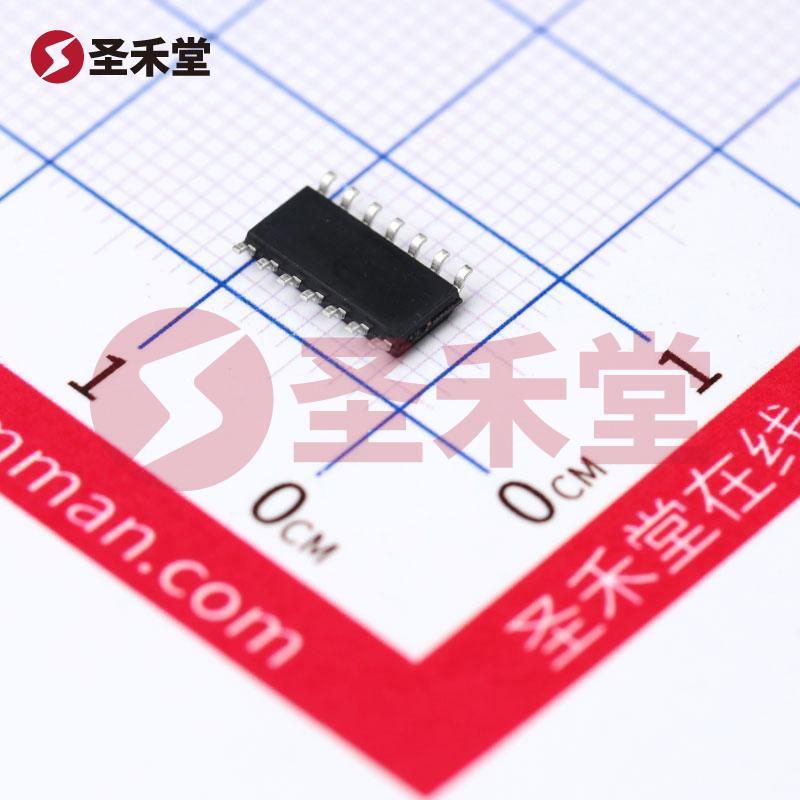

74HCT32S14-13
74HCT32S14-13参数
| 安装类型 | 表面贴装型 | 逻辑电平 - 高 | 2V |
| 不同 V、最大 CL 时最大传播延迟 | 24ns @ 4.5V，50pF | 工作温度 | -40°C ~ 125°C（TA） |
| 电流 - 静态（最大值） | 20µA | 逻辑电平 - 低 | 0.8V |
| 电压 - 供电 | 4.5V ~ 5.5V | 输入数 | 2 |
| 逻辑类型 | 或门 | 电流 - 输出高、低 | 4mA，4mA |
| 电路数 | 4 | 逻辑类型 | 或门 |
| 通道数 | 4 | 电源电压 | 4.5V~5.5V |
| 静态电流(最大值) | 20uA | 灌电流(IOL) | 4mA |
| 拉电流(IOH) | 4mA | 高电平范围(VIH) | 2V |
| 低电平范围(VIL) | 800mV | 逻辑电路的归属系列 | 74HCT系列 |
| 最大传播延迟 | 24ns@4.5V,50pF | 工作温度 | -40℃~+125℃ |
74HCT32S14-13手册
74HCT32S14-13概述
74HCT32S14-13 产品概述
产品名称与类型
74HCT32S14-13是一款高性能的四通道或门集成电路，采用表面贴装(SMD)技术的SO-14封装。它属于74HCT系列，代表了高电平兼容的TTL逻辑门，专为现代电子设计提供可靠的逻辑功能。该产品广泛应用于数字逻辑电路中，尤其适用于需要多个输入及高频率操作的场合。
逻辑特性
作为一个四通道或门，74HCT32S14-13具有两个输入的逻辑特性，能够将多个输入信号进行或运算。它的逻辑高电平阈值为2V，逻辑低电平阈值为0.8V，因此能够与TTL（晶体管-晶体管逻辑）及CMOS（互补金属氧化物半导体）逻辑电路兼容使用，这使其在不同电压环境中的适用性得到了扩展。该器件的输出电流能力达到4mA，足以驱动其他数字电路的输入。
电性能参数
74HCT32S14-13的工作电压范围为4.5V到5.5V，适应了恶劣环境及不同电源电压的需求。它的静态电流最大值仅为20µA，保证了其在待机时的节能特性。在最大电容负载50pF和工作电压4.5V的情况下，其传播延迟时间为24ns，这使得它在快节奏的数字电路中表现出色，能够有效支持高频率信号的传递。
工作温度及应用环境
该集成电路的工作温度范围为-40°C到125°C，适合在严酷的工业环境和其他高温应用中稳定运行。这种耐温性的设计使其成为汽车电子、通讯设备及工业控制等领域的理想选择。
封装与安装
74HCT32S14-13以SO-14封装方式提供，适合表面贴装(SMT)技术，能有效缩小电路板的占用空间，便于更高密度的电路设计。此外， SO-14的封装在现代电子设备中广泛应用，方便制造和装配的同时，提升了整机的可靠性和性能。
适用领域
该产品广泛用于：
- 数字通信：在各种数据信号处理中，用于实现逻辑操作。
- 工业控制：逻辑信号的传递，数据的分析和判断。
- 汽车电子：应用于引擎控制单元、传感器及其他驾驶辅助系统。
- 消费者电子：如电视机、音响及家用电器中实现音视频逻辑处理。
总之，74HCT32S14-13是一个功能丰富、性能可靠的四通道或门IC，凭借其广泛的应用领域、良好的电性能与环境适应性，成为现代电子设计中不可或缺的基础元件之一。无论是在新的产品开发，还是在现有系统的升级改造中，74HCT32S14-13都能提供理想的逻辑解決方案。
