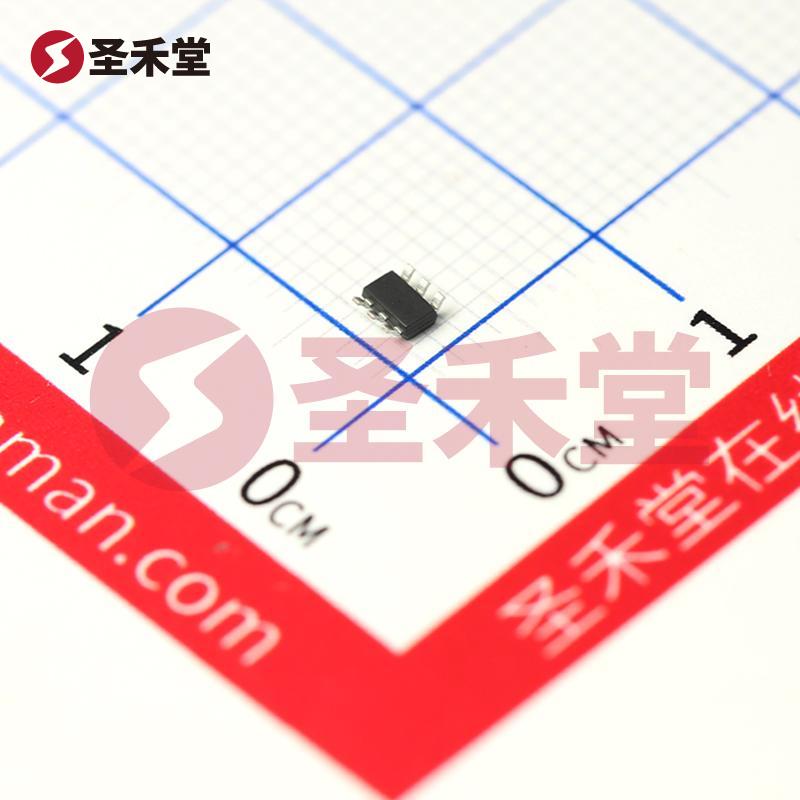

商品图片1

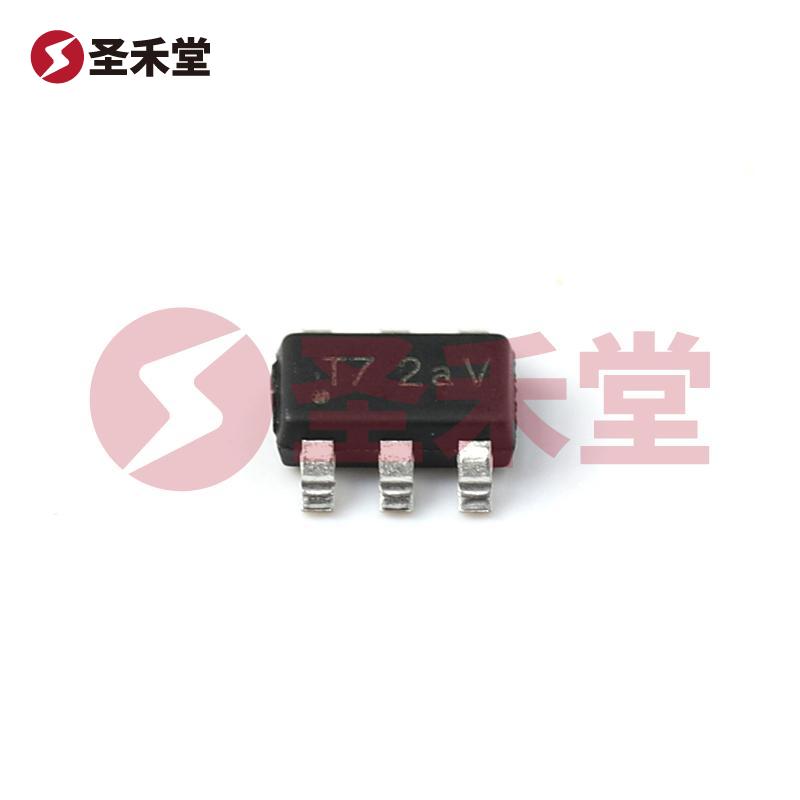

商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

AP63301WU-7

商品编码: BM0127477352
品牌 :
DIODES(美台)
封装 :
TSOT26
包装 :
编带
重量 :
-
描述 :
DC-DC电源芯片 可调 3.8V~32V 800mV~31V 降压型 TSOT-23-6
库存 :
473(起订量1,增量1)
批次 :
2年内
数量 :
X
2.11
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥2.11
--
100+
¥1.7
--
产品参数
产品手册
产品概述

AP63301WU-7参数

功能降压输出配置
拓扑降压输出类型可调式
输出数1电压 - 输入(最小值)3.8V
电压 - 输入(最大值)32V电压 - 输出(最小值/固定)0.8V
电压 - 输出(最大值)31V电流 - 输出3A
频率 - 开关500kHz同步整流器
工作温度-40°C ~ 85°C(TA)安装类型表面贴装型
封装/外壳SOT-23-6 细型,TSOT-23-6供应商器件封装TSOT-26

AP63301WU-7手册

AP63301WU-7概述

AP63301WU-7 产品概述

概述

AP63301WU-7 是一款高性能的降压型 DC-DC 转换器芯片,专为高效能的电源管理而设计,适用于各种电子设备。该芯片通过高达3A的输出电流,能够将输入电压范围广泛的 DC 电源(最高可达32V,最低3.8V)转换为可调的稳定输出电压。其输出电压范围从800mV至31V,使其在许多应用中都具有极大的灵活性和适应性。

主要特点

  • 输入电压范围: 3.8V 至 32V
  • 输出电压范围: 可调范围为 0.8V 至 31V
  • 输出电流: 最大可达 3A
  • 开关频率: 500kHz(高频率特性可有效降低外部元器件的尺寸和成本)
  • 同步整流器: 具备同步整流功能,提高了转换效率,减少了功耗
  • 工作温度范围: -40°C 至 85°C,适应各种恶劣环境
  • 封装类型: SOT-23-6 细型 / TSOT-26,适合表面贴装技术(SMT),便于自动化生产和组装

应用领域

AP63301WU-7 特别适合在以下应用中使用:

  • 消费电子: 智能手机、平板电脑等便携设备中用于电源管理系统
  • 工业设备: 用于需要高效电源转换及管理的工业控制设备
  • 通信设备: 现代通信系统中对电源的严格要求使得该芯片成了理想选择
  • 汽车电子: 提供电源稳定性及高效能,适用于车载应用

性能优势

  1. 高效能: 由于具备同步整流功能,AP63301WU-7 在运行时保持较低的功耗,能够在长时间运行下减少热量产生。
  2. 广泛的输入输出范围: 它的高输入电压范围及可调节的输出电压为设计工程师提供了更大的设计灵活性,可以更好地满足多样化的应用需求。
  3. 集成度高: 采用 SOT-23-6 封装,兼具小型化和高效率,非常适合于空间受限的设计环境。
  4. 可靠性高: 在-40°C至85°C的宽广工作温度范围内,它的稳定性和可靠性得到保障,适合多种工作条件。

设计考量

在设计该芯片的电路时,需要注意以下几点:

  • 外部元器件的选择:高效的电源设计不仅依赖于主控芯片,同样依赖于电感、输入/输出电容等外围元件的特性。
  • PCB 布局: 确保合理的 PCB 布局可以减小电磁干扰 (EMI),提高系统稳定性。
  • 散热设计: 即使该芯片的热量产生较低,但在高功率输出或高频率应用场景中,合理的散热设计仍然是确保产品长期稳定工作的重要措施。

结论

AP63301WU-7 是一款设计精良、效率高且灵活多样的 DC-DC 降压转换器,适用于各类电子产品领域。它的出色性能和可靠性让设计工程师能够在广泛的应用场景中得心应手,充分满足现代电子设备对电源稳定性和高效能的需求。无论是在消费电子、工业控制,或是汽车电子等领域,AP63301WU-7 都将是一个理想的选择。
