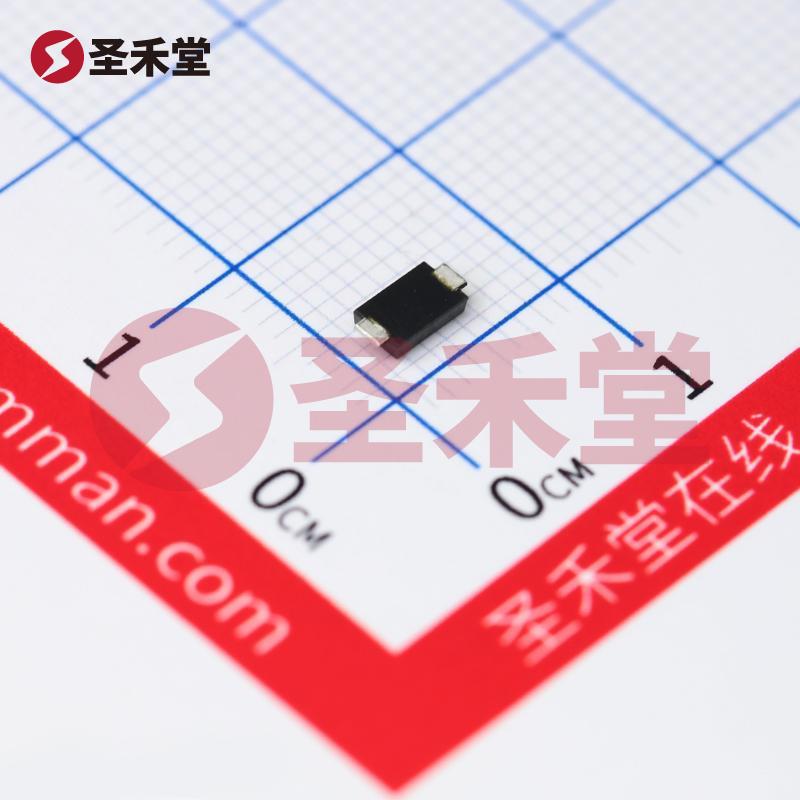

注：图像仅供参考，请参阅产品规格
P4SMAJ12ADF-13参数
属性 | 参数值 |
|---|---|
| 反向截止电压(Vrwm) | 12V |
| 钳位电压 | 19.9V |
| 峰值脉冲电流(Ipp) | 20.1A@10/1000us |
| 峰值脉冲功率(Ppp) | 400W@10/1000us |
| 击穿电压(VBR) | 14.7V |
属性 | 参数值 |
|---|---|
| 反向电流(Ir) | 1uA |
| 工作温度 | -55℃~+150℃ |
| 防护等级 | IEC 61000-4-2 |
| 类型 | TVS |
P4SMAJ12ADF-13手册
P4SMAJ12ADF-13概述
产品概述：P4SMAJ12ADF-13
一、基本信息
P4SMAJ12ADF-13是由Diodes Incorporated制造的一款高性能齐纳二极管，广泛应用于电源线路保护和电压钳位等领域。该器件采用卷带（TR）包装，便于自动化表面贴装，显著提高了生产效率。作为一款有源元件，P4SMAJ12ADF-13能够提供优秀的瞬态电压抑制能力，以保护敏感电子设备免受过电压冲击的损害。
二、关键技术参数
击穿电压：该器件的反向断态电压为12V，最小击穿电压为13.3V，适用于需要限制反向电压的电路。其在典型工作条件下能够有效防止电压的超出范围。
钳位电压：在高达19.9V的不同冲击电流条件下，P4SMAJ12ADF-13能提供稳定的电压钳位，确保设备在严苛环境下仍能正常运行。这一特性使它在各种应用场景中，能够有效抑制瞬态过电压。
峰值脉冲电流：该器件可承受高达20.1A的峰值脉冲电流，符合10/1000µs的标准，具有相当强的瞬态电流处理能力。这种高脉冲处理能力适合用于电源保护、电路板的过电压保护等。
功率处理能力：P4SMAJ12ADF-13的峰值脉冲功率高达400W，具有出色的热管理能力。在过载或瞬时过压事件中，它能够有效分散过量电能，避免热损伤。
工作温度范围：该器件的工作温度范围为-55°C至150°C，适用于极端气候和复杂环境中的各类电子产品。这种高温稳定性及可靠性使其在汽车电子、工业控制和消费电子等领域得到了广泛应用。
三、应用场景
P4SMAJ12ADF-13的通用应用性使其在多个领域都得到了广泛的应用，具体包括：
- 电源线路保护：可用于交流与直流电源的瞬态电压保护，在电源电路中防止由于电涌、电磁干扰（EMI）或静电放电（ESD）导致的元件损坏。
- 汽车电子：在现代汽车中，需要保护敏感的电子控制单元（ECU）和传感器，以避免过电压和瞬态电流带来的风险。P4SMAJ12ADF-13的高性能在汽车应用中得到了完美的体现。
- 消费电子：在消费类电子产品中，尤其是手机、计算机和家电等设备，能有效保护内部电路和组件，延长使用寿命。
四、优势与特点
- 高功率处理能力：400W的峰值功率处理能力，确保其在高风险条件下仍然能够安全运行。
- 出色的钳位性能：有效钳制瞬态电压，保护后段电路不受损害。
- 广泛的工作温度范围：适应性强，可在极端温度条件下正常工作，保证产品长期稳定性。
- 环保与可靠性：采用符合环保要求的制造工艺，具有良好的长期可靠性，适合高要求的工业标准。
五、总结
综上所述，P4SMAJ12ADF-13是一款功能强大、性能稳定的齐纳二极管，能够为各种电子设备提供高效的电源保护解决方案。其卓越的电学性能和广泛的应用领域，使得该产品在现代电子产品中逐渐成为不可或缺的保护元件。选择P4SMAJ12ADF-13，可为您的电路设计提供安全保障和性能提升。
