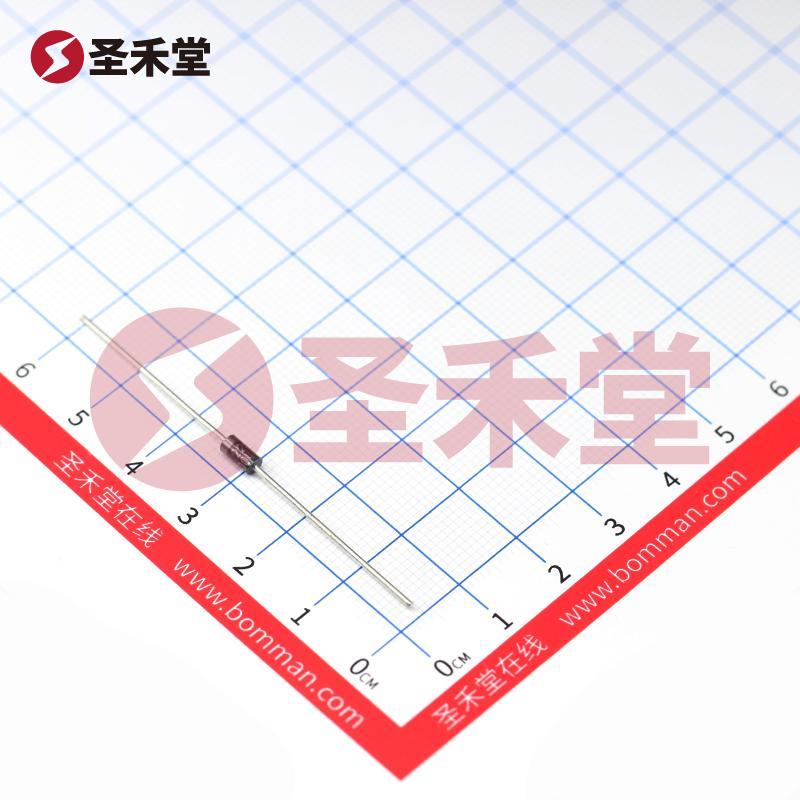

注：图像仅供参考，请参阅产品规格
1N4004G-T参数
属性 | 参数值 |
|---|---|
| 二极管配置 | 1个独立式 |
| 正向压降(Vf) | 1V@1A |
| 直流反向耐压(Vr) | 400V |
| 整流电流 | 1A |
属性 | 参数值 |
|---|---|
| 反向电流(Ir) | 5uA |
| 非重复峰值浪涌电流 (Ifsm) | 30A |
| 工作结温范围 | -65℃~+175℃ |
1N4004G-T手册
1N4004G-T概述
1N4004G-T 产品概述
概述
1N4004G-T 是美台 DIODES 公司推出的一款标准通用二极管，广泛应用于电源整流、反向极性保护和信号处理等电路中。该器件的额定反向电压为400V，适合高压电路的各类应用。此外，其平均整流电流达到1A，使其在许多电力应用中具有良好的适应性。
主要参数
- 二极管类型：标准类型
- 最大反向电压 (Vr)：400V
- 平均整流电流 (Io)：1A
- 正向电压 (Vf)：1V @ 1A
- 反向恢复时间 (trr)：2µs
- 反向泄漏电流：5µA @ 400V
- 电容 (C)：8pF @ 4V, 1MHz
- 安装类型：通孔
- 封装形式：DO-41
- 工作温度范围：-65°C ~ 175°C
性能特点
高反向电压能力：1N4004G-T 的最大反向电压为400V，这使得它能够有效地保护电路免受高压冲击，适用于电源适配器、电动工具、变压器和其他高持续电压的电路。
良好的整流特性：其在1A的负载下，以1V的正向电压进行工作，具有较低的正向压降，这有助于减少功耗并提高整体电路效率。此外，平均整流电流为1A，也使这款二极管在小功率电源转换中表现出色。
适应性强：以反向恢复时间为2µs的特性，适合于多种应用，尤其是变频器和开关电源，这种速度足以满足大多数快速切换应用的要求。同时，超低反向泄漏电流（5µA @ 400V）进一步提升了其在高压环境中的可靠性。
广泛的工作温度范围：1N4004G-T 的工作温度范围由 -65°C 到 175°C，适合各种高温及低温环境，确保生产设备的稳定性与长寿命。
可靠的封装设计：采用传统的 DO-41 封装形式，这是电力应用中极为常见的封装，便于安装和散热，加强了器件的耐用性。同时，通孔安装的设计也使得1N4004G-T 适用于手工焊接和自动化生产线。
应用场景
1N4004G-T 由于其优异的特性，适合应用于宽广的电子产品中，包括但不限于：
- 电源供应：用于整流和滤波。
- 电动机控制：防止反向电流对电路的影响。
- 电池管理系统：提供对电池极性的保护。
- 负载开关：用于高电压负载的切换电路。
- 其他逆变器和DC-DC转换器电路中。
使用注意事项
在使用 1N4004G-T 时，设计人员需确保其实际工作电压、工作温度保持在器件的额定范围内。选择合适的散热措施也是保证电路稳定和可靠的关键。此外，需求者在 PCB 设计时，需考虑到其封装尺寸和安装形式，确保良好的硬件兼容。
总结
1N4004G-T 是一款具有卓越性能的标准二极管，其高反向电压、良好的整流特性、低逆向泄漏和宽温度范围使其成为了电源系统、逆变器、消费电子等领域的理想选择。随着对高效能组件的不断需求，1N4004G-T 的可靠性与适用性使其在不断发展的电子行业中保持恰当的市场地位。选择 1N4004G-T，将会为用户的产品设计提供持久的性能保证。
