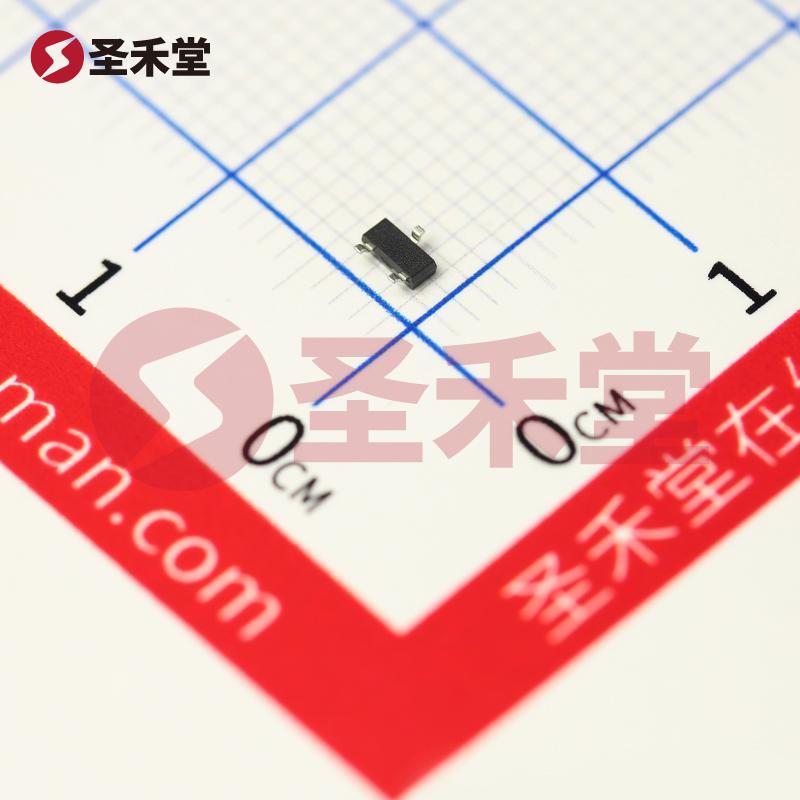

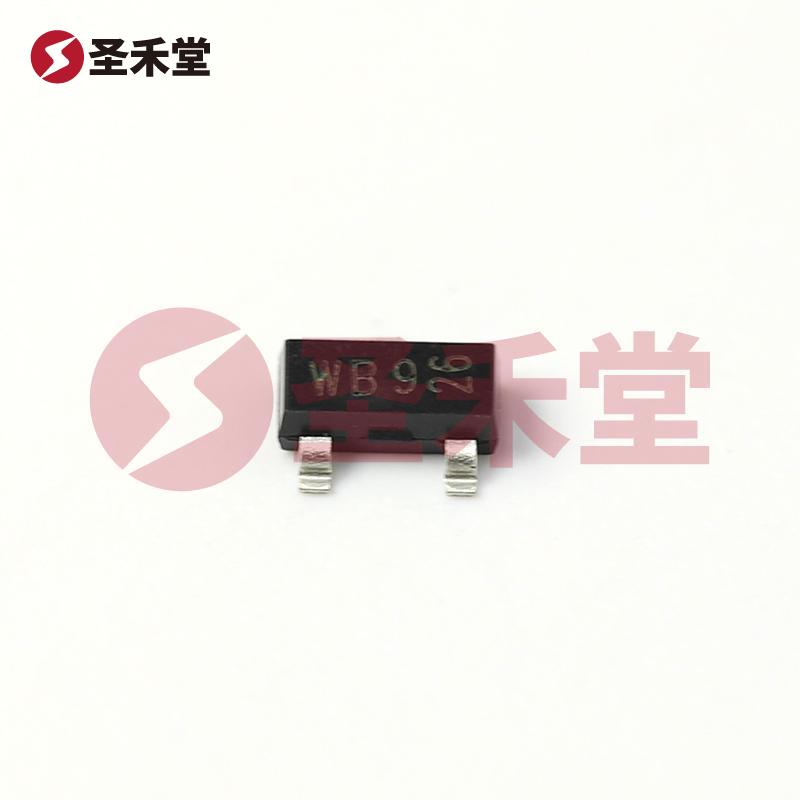

商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

BZX84-C62,215

商品编码: BM0183307159
品牌 :
Nexperia(安世)
封装 :
SOT-23-3
包装 :
编带
重量 :
-
描述 :
稳压二极管 独立式 62V 58V~66V 50nA@43.4V TO-236AB
库存 :
0(起订量1,增量1)
批次 :
-
数量 :
X
0.503
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.503
--
200+
¥0.167
--
1500+
¥0.105
--
产品参数
产品手册
产品概述

BZX84-C62,215参数

电压 - 齐纳(标称值)(Vz)62V容差±5%
功率 - 最大值250mW阻抗(最大值)(Zzt)215 Ohms
不同 Vr 时电流 - 反向泄漏50nA @ 43.4V不同 If 时电压 - 正向 (Vf)900mV @ 10mA
工作温度-65°C ~ 150°C安装类型表面贴装型
封装/外壳TO-236-3,SC-59,SOT-23-3供应商器件封装TO-236AB

BZX84-C62,215手册

empty-page
无数据

BZX84-C62,215概述

BZX84-C62,215 产品概述

一、产品简介

BZX84-C62,215 是一款稳压二极管,广泛应用于各种电源管理和电压参考电路中。根据其关键参数,BZX84-C62,215 具备良好的电压稳定性和适应性,适合在严苛的环境中工作。这款二极管特别设计用于提供精确的电压限制,确保电路的安全性和稳定性,是现代电子应用中不可或缺的元器件。

二、主要参数

  1. 标称齐纳电压 (Vz): BZX84-C62,215 的标称齐纳电压为 62V,电压公差为 ±5%。这意味着该器件可以在 58V 到 66V 的范围内提供稳定的电压输出,具备优良的电压调节能力。

  2. 功率: 最大功率为 250mW,允许电流的通过在最大功率范围内而不会损坏器件。用户在设计电路时需谨慎选择工作点,以避免超过器件的功率限制。

  3. 反向泄漏电流: 在反向偏置状态下,当电压为 43.4V 时,反向泄漏电流仅为 50nA。这意味着该器件在正常工作条件下表现出极低的漏电特性,可以有效提高电路的效率和稳定性。

  4. 正向电压 (Vf): 此外,当电流为 10mA 时,正向电压为约 900mV,展示出其在正向偏置下的合适工作特性。这一特性对于设计结合不同负载的电路来说是非常重要的。

  5. 阻抗 (Zzt): BZX84-C62,215 的最大阻抗为 215 Ohms。这一指标对于设计低噪声电压参考电路至关重要,从而确保输出稳定的电压供应,减少对电路的干扰。

  6. 工作温度: 该器件的工作温度范围为 -65°C 到 150°C,确保在极端温度条件下仍能够可靠工作,为高温、高湿度或低温环境中的应用开辟了广阔的前景。

  7. 封装: BZX84-C62,215 采用 SOT-23-3 封装类型,呈现出紧凑的体积,适合表面贴装(SMD)技术,方便在现代电子产品中实现高集成度设计。该封装还具备良好的散热性能和电气特性,是许多混合应用的理想选择。

三、应用领域

BZX84-C62,215 二极管的广泛应用领域包括:

  • 电源管理: 适合用于 LDO(低压差线性稳压器)电路中,提供可靠的电压参考,确保电源输出的稳定。
  • 过压保护: 可用于保护敏感元件免受过电压损害,特别是在电源开关、模块和设备中极为重要。
  • 参考电压源: 在需要精准电压输出的仪器仪表、传感器和工业自动化设备中应用广泛。
  • 信号调节: 在模拟电路中,也可以作为信号调节和电压分配的元件。

四、总结

BZX84-C62,215 是一款高性能、质量可靠的稳压二极管,凭借其优异的电气特性和广泛的应用范围,成为当前电子设计和开发中不可或缺的电子元器件。无论是在电源管理、过压保护还是作为参考电压源,BZX84-C62,215 提供的稳定性和可靠性都为电路设计者带来了极大的方便。针对现代电子科技迅速发展的需求,BZX84-C62,215 是设计者寻求稳定电压解决方案的重要选择之一。
