DDC143ZU-7-F

DDC143ZU-7-F 产品概述

产品简介
DDC143ZU-7-F 是一款由DIODES（美台）公司出品的高性能数字晶体管，采用了SOT-363封装。这款器件包含两个NPN预偏压的晶体管，适用于多种数字电路和开关应用。其设计旨在提供高效率和稳定的电流放大，广泛应用于消费电子、工业控制和信号处理等领域。

基本参数
DDC143ZU-7-F的电流 - 集电极（Ic）最大值为100mA，电压 - 集射极击穿最大值为50V。这意味着该晶体管能够在高电流和高电压条件下稳定工作，适合各种高功率需求的应用场景。此外，它的功率最大值为200mW，这赋予了其一定的功率处理能力。

电流增益与饱和压降
该晶体管在不同的集电极电流（Ic）和发射极电流（Ib）条件下，具有最小的直流电流增益（hFE）为80，测试条件为10mA电流和5V电压。这一增益特性使得DDC143ZU-7-F能够有效地放大输入信号，满足数字电路的高增益需求。同时，它的Vce饱和压降最大值为300mV，在250μA和5mA的电流条件下表现优秀，提供了低功耗和高效能的优势。

静态特性与频率响应
DDC143ZU-7-F在静态条件下的集电极截止电流最大值为500nA，这一特性表明其在关闭状态下几乎不消耗电流，适合于需要低功耗待机模式的电路设计。此外，该元件的跃迁频率为250MHz，暗示其在电子信号频率较高的应用中也表现出色，支持快速开关操作和高频率信号处理。

电阻器与参数设计
该器件的设计包括了基极电阻（R1）为4.7kΩ和发射极电阻（R2）为47kΩ的配置。这样的电阻设计不仅为晶体管提供了适当的工作条件，还可以有效稳定其工作状态，防止不必要的信号干扰和延迟。这种预偏压设计使得DDC143ZU-7-F在实际应用中能快速响应和高效驱动负载。

封装与安装

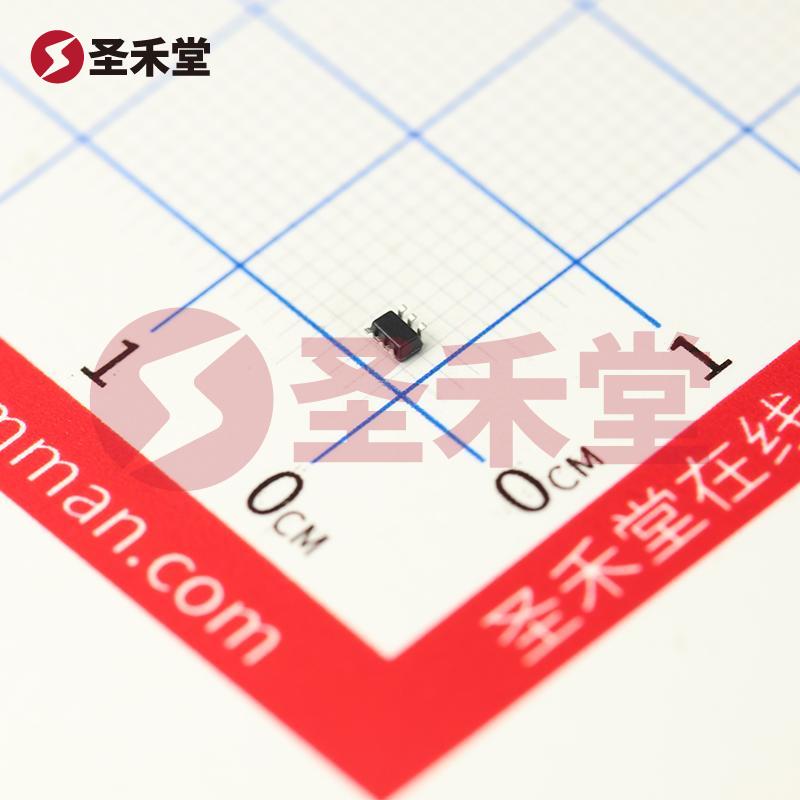

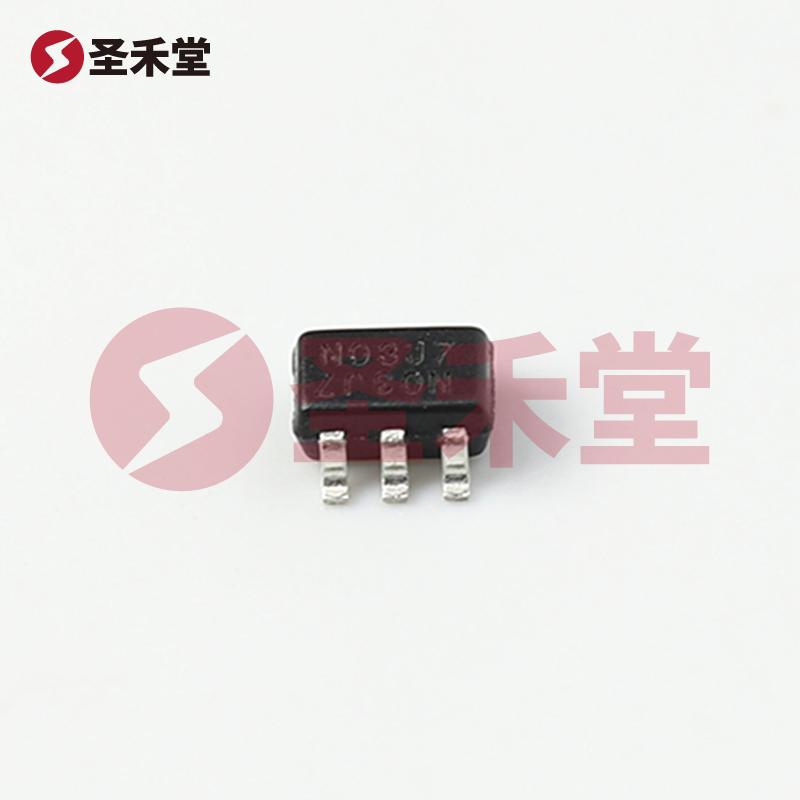

DDC143ZU-7-F采用表面贴装型（SMD）设计，不同于传统的通孔元件，这种封装提供了更紧凑的布局，适合现代电子产品对空间的需求。它的SOT-363封装设计不仅可以简化PCB板的布局和装配过程，还能提高整体的电气性能和抗干扰能力。

应用领域
DDC143ZU-7-F 在消费电子、通讯设备、自动化设备及各类数字电路中展现出极好的应用灵活性。其高电流和电压承受能力使其成为驱动器件、信号开关和低功耗放大器的理想选择。在工业控制和汽车电子等领域，凭借其稳定性和可靠性，DDC143ZU-7-F将有助于提高系统的整体性能。

总结
在当前日益发展的电子技术环境中，DDC143ZU-7-F凭借其卓越的电流放大能力、低功耗特性及适应性强的封装设计，成为各种电子设备中的重要组成部分。随着科技的不断进步和对电子器件性能要求的提高，DDC143ZU-7-F展现出其巨大的市场潜力和应用前景，使其在未来的电子产品开发中占据一席之地。
