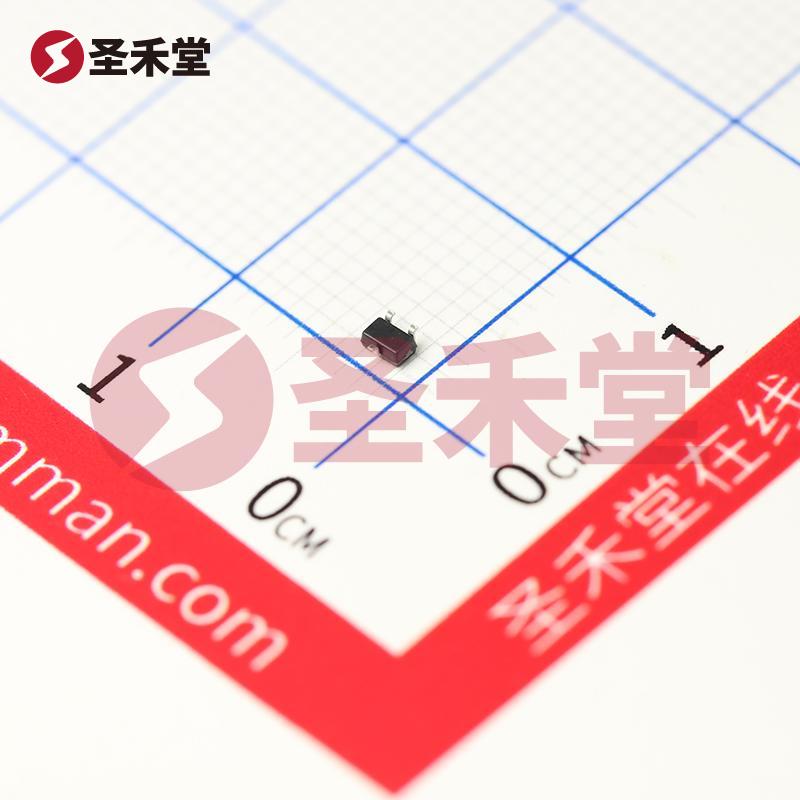

注：图像仅供参考，请参阅产品规格
DDTA115GUA-7-F
- 商品编码： BM0185824362复制
- 品牌： DIODES(美台)复制
- 封装： SOT-323复制
- 包装： 编带复制
- 重量： 0.028g复制
- 描述： 其他双极型晶体管（BJT）复制
DDTA115GUA-7-F参数
属性 | 参数值 |
|---|---|
| 数量 | 1个PNP-预偏置 |
| 集射极击穿电压(Vceo) | 50V |
| 集电极电流(Ic) | 100mA |
| 耗散功率(Pd) | 200mW |
| 晶体管类型 | PNP |
| 直流电流增益(hFE) | 82 |
属性 | 参数值 |
|---|---|
| 射基极击穿电压(Vebo) | 5V |
| 工作温度 | -55℃~+150℃ |
| 集射极饱和电压(VCE(sat)) | 300mV |
| 特征频率(fT) | 250MHz |
| 集电极截止电流(Icbo) | 500nA |
DDTA115GUA-7-F手册
DDTA115GUA-7-F概述
产品概述：DDTA115GUA-7-F 双极型晶体管
DDTA115GUA-7-F 是由 DIODES（美台）公司生产的一款高性能PNP型双极型晶体管（BJT），采用表面贴装型（SMD）封装，具体为SOT-323或SC-70，旨在满足广泛的电子线路设计需求。这款晶体管在小型化、高效率与可靠性方面表现出色，尤其适合用于低功耗应用和便携式设备。
基本参数分析
晶体管类型：DDTA115GUA-7-F 是PNP型晶体管，适用于需要负电源供应的电路设计。
集电极电流（Ic）：该晶体管能够承受的最大集电极电流为100 mA，适合用于一般的中低功耗应用。
集射极击穿电压（Vce）的最大值：DDTA115GUA-7-F 的集射极击穿电压为50 V，这意味着它能够在高达50 V的电压下安全工作，适合用于多种电源电压的电路。
发射极电阻器（R2）：默认值为100 kΩ，这对于设计中电流的控制和偏置是至关重要的，有助于保证晶体管在所需的工作点上稳定运行。
直流电流增益（hFE）：在 5V 和5mA的条件下，该晶体管最低可以提供82的电流增益，这表明其具备良好的放大能力，适合用于信号放大和开关电路。
饱和压降（Vce sat）：最大饱和压降为300 mV @ 500 µA，10 mA，这意味着在开关工作时，晶体管的能量损失非常小，提供高效的信号转换。
截止电流（ICBO）：其集电极截止电流最大为500 nA，表明其在关闭状态下非常低的漏电流，有助于提升整个电路的能效。
频率特性：具有250 MHz的跃迁频率，这使得DDTA115GUA-7-F 适合用于高频信号处理的应用，如RF放大器。
功率承载能力：最大功率为200 mW，确保了该器件在多个工作环境中的稳定性和安全性。
应用场景
DDTA115GUA-7-F 适用于多种电子电路，包括：
- 音频放大器：由于其优秀的增益特性， DDTA115GUA-7-F可用于低功耗音频信号放大。
- 开关电路：得益于其低饱和压降和良好的高频特性，适合用于各类开关控制电路。
- 信号处理：可用于低频和高频信号的处理，尤其在RF应用中展现出色性能。
- 便携式设备：由于其低功耗特性和小型封装，DDTA115GUA-7-F 构成移动设备中开关和放大电路的理想选择。
封装与安装
DDTA115GUA-7-F 采用 SOT-323 表面贴装封装，这种封装型式有助于节省板上空间，并便于自动化生产和焊接。其小型化特性使得该元件非常适合于现代电子设备中日益增长的小型化趋势。
总结
DDTA115GUA-7-F 是一款具备高性能和多函数的PNP型双极型晶体管，广泛适用于各种低功耗和高频率的应用场景。凭借其出色的电流增益、低饱和压降及高耐压特性，这款产品无疑是开发者在设计与实现创新电子项目时的不二之选。
