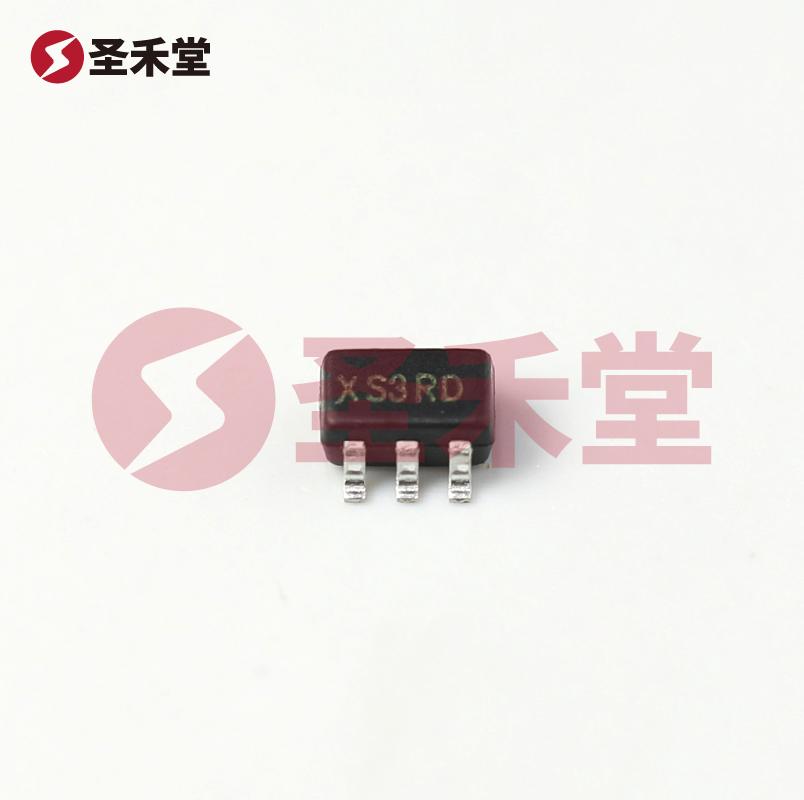

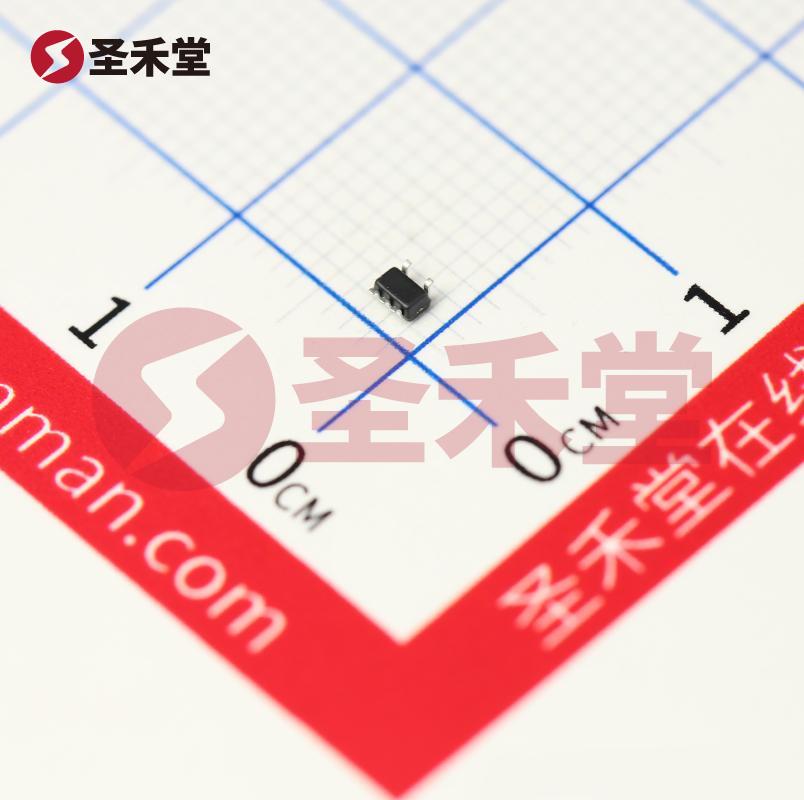

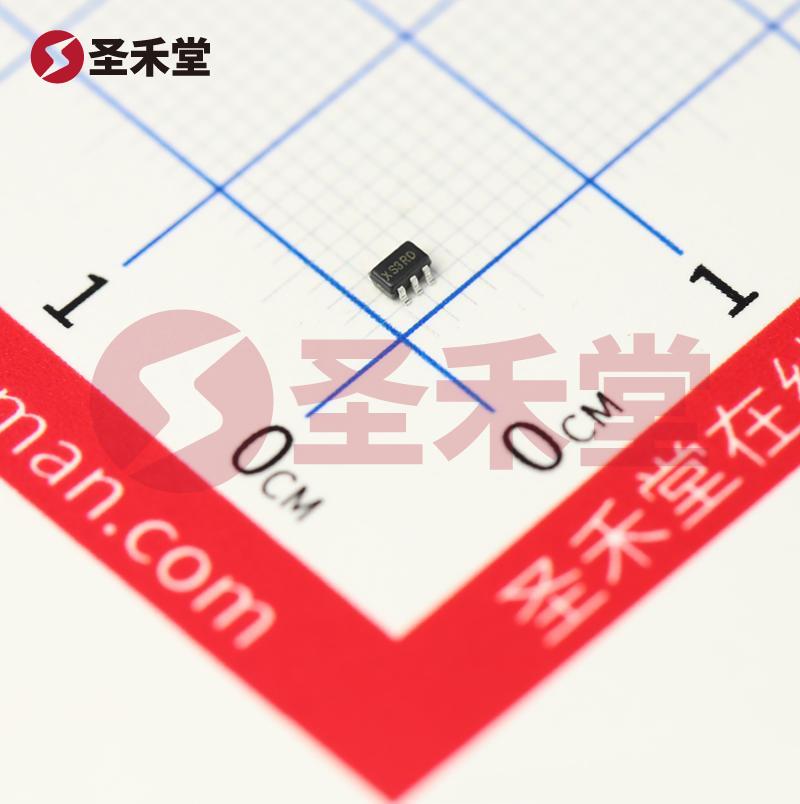

74AUP1G14SE-7
74AUP1G14SE-7参数
| 特性 | 施密特触发器 | 安装类型 | 表面贴装型 |
| 逻辑电平 - 高 | 0.65V ~ 2.32V | 不同 V、最大 CL 时最大传播延迟 | 6.1ns @ 3.3V，30pF |
| 工作温度 | -40°C ~ 125°C | 电流 - 静态（最大值） | 500nA |
| 逻辑电平 - 低 | 0.15V ~ 0.88V | 电压 - 供电 | 0.8V ~ 3.6V |
| 输入数 | 1 | 逻辑类型 | 反相器 |
| 电流 - 输出高、低 | 4mA，4mA | 电路数 | 1 |
| 输入类型 | 施密特触发器 | 电源电压 | 800mV~3.6V |
| 供电电流(最大值) | 500nA | 电路数 | 1 |
| 输入数 | 1 | 灌电流(IOL) | 4mA |
| 拉电流(IOH) | 4mA | 高电平范围(VIH) | 650mV~2.32V |
| 低电平范围(VIL) | 150mV~880mV | 最大传播延迟(tpd) | 6.1ns@3.3V,30pF |
| 逻辑电路的归属系列 | 74AUP系列 | 工作温度 | -40℃~+125℃ |
74AUP1G14SE-7手册
74AUP1G14SE-7概述
产品概述：74AUP1G14SE-7
引言
74AUP1G14SE-7是由知名电子元器件制造商DIODES推出的一款高性能施密特触发器反相器。它采用紧凑的SOT-353表面贴装封装，广泛应用于对输入信号进行调理和逻辑电平转换的电路中，特别是在对速度和功耗有严格要求的场合。这款器件适合用于各种便携式设备、消费电子、工业控制及汽车电子等多个领域。
主要特性
施密特触发器设计：74AUP1G14SE-7内部集成施密特触发器，具备良好的抗噪声能力，可以有效抑制输入信号的抖动，使得输出具有更高的稳定性和可靠性。
逻辑电平范围：
- 逻辑高：0.65V ~ 2.32V
- 逻辑低：0.15V ~ 0.88V 这一特性使得该元件能够在低电压环境中稳定工作，特别适合现代微低功耗设计需求。
超低静态电流：在正常工作条件下，器件的静态电流最大值为500nA，极大地减少了系统的功耗，这对于电池供电应用尤为重要。
快速传输速度：该器件在3.3V供电，30pF负载时的最大传播延迟仅为6.1ns，表明它能够支持高速信号传输，适合高速逻辑电路实现及信号驱动。
宽工作温度范围：74AUP1G14SE-7能够在-40°C至125°C的工作温度下稳定运行，适用于各种环境条件，包括极端温度的工业和汽车应用。
输出能力：该器件在输出高、低状态下的电流能力为4mA，能够驱动相对弱的负载，适配不同的电路设计需求。
单路输入设计：器件仅具备1个输入通道，便于设计简化和系统集成，适合那些对功能要求较为一致的应用场景。
应用领域
74AUP1G14SE-7由于其多方面的特性，适合于以下应用：
消费电子：如智能手机、平板电脑及其他便携设备中，用以实现逻辑电平转换和信号增强。
工业控制：用于数据采集和信号处理，确保传输信号的准确性和稳定性。
汽车电子：在汽车系统中应用于各类传感器和逻辑控制电路，确保在各种环境下都能正常工作。
网络设备：适合在交换机、路由器等设备中的信号调理和整形，提升网络信号的传输效率。
总结
74AUP1G14SE-7是一款性能优异、极具灵活性的施密特触发器反相器。其低功耗、快速反应、宽工作电压及温度范围，使其成为现代电子设计中不可或缺的元器件之一。无论是在消费电子、工业控制还是汽车电子领域，74AUP1G14SE-7都能提供稳定、可靠的信号处理解决方案。选择74AUP1G14SE-7为您的设计方案，将是提升产品性能与可靠性的明智之选。
