74HC00T14-13

产品概述：74HC00T14-13 与非门 IC

1. 引言

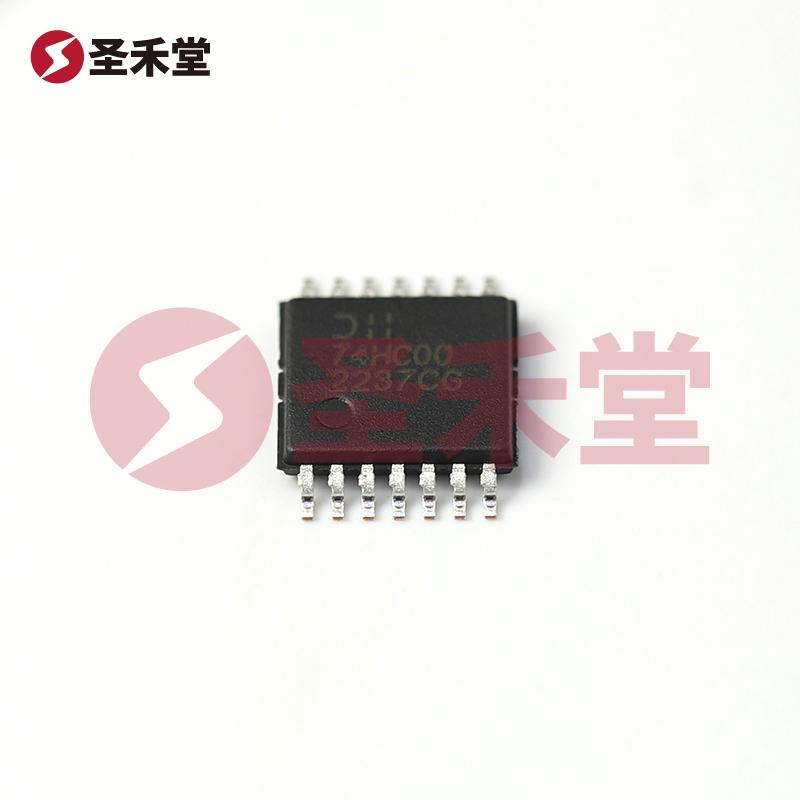

74HC00T14-13 是一款高性能的四通道与非门集成电路，采用表面贴装型封装 (TSSOP-14)。该 IC 由 DIODES（美台）制造，旨在满足现代电子应用对逻辑电路的高速、低功耗和小尺寸的需求。它可以在广泛的电压范围内工作，适用于不同的逻辑电平环境，非常适合用于数字电路设计、信号处理和控制系统。

2. 主要特性

74HC00T14-13 的主要参数和特性如下：

• 逻辑类型：与非门（NAND Gate）
• 输入通道：2 个输入，4 个输出
• 供电电压范围：2V 到 6V，提供了良好的电压稳定性和适应性
• 逻辑电平：
  • 高电平：1.5V 至 4.2V
  • 低电平：0.5V 至 1.8V
• 最大 CL 时的最大传播延迟：在 6V 和 50pF 负载条件下，最大传播延迟为 15ns，表现出较高的开关速度
• 静态电流（最大值）：20µA，确保了在待机状态下的低功耗特性
• 输出电流能力：高电平和低电平时均为 5.2mA，适合驱动小型负载
• 工作温度范围：-40°C 至 125°C，确保 IC 在恶劣环境下也能稳定工作
• 封装形式：TSSOP-14，适合空间有限的应用场景

3. 应用领域

74HC00T14-13 的与非门结构使其广泛应用于以下几个领域：

• 数字电路：由于其快速的逻辑反应和小巧的封装，该 IC 常常用于构建各种数字电路，包括计数器、寄存器及其组合逻辑电路。
• 信号处理：在信号处理中，与非门可用于信号的反相及组合逻辑，帮助提高信号处理的灵活性和复杂性。
• 控制系统：作为逻辑运算的基本元件，能够在控制系统中实现多种逻辑功能，从而满足复杂的控制需求。
• 消费电子：因其低功耗和高集成度，74HC00T14-13 广泛应用于各种消费电子产品中，比如智能手机、平板电脑和其他便携式设备。

4. 性能优势

74HC00T14-13 在性能上具备以下优势：

• 高速度：其最大传播延迟为 15ns，能够满足快速数据处理的要求，适合高频工作环境。
• 低功耗：静态电流仅为 20µA，有效降低整体能耗，在电池供电的设备中特别重要。
• 温度适应性：宽广的工作温度范围使其在极端环境下也能稳定工作，增强了产品的可靠性。
• 便于集成：TSSOP-14 封装形式，使得它可以方便地与其他元器件集成在 PCB 上，节省空间，提高设计的灵活性。

5. 总结

整体来看，74HC00T14-13 是一款紧凑型、高性能的与非门 IC，具有出色的速度、低功耗和广泛的应用适应性。其广泛的工作电压范围和优越的工作条件，使其成为电子设计工程师在数字电路开发中的优先选择。无论是在消费电子、工业控制还是通信系统中，74HC00T14-13 都证明了其在现代电子应用中的重要性。
