74HCT08T14-13

产品概述：74HCT08T14-13

1. 产品简介

74HCT08T14-13是一款高性能、低功耗的四通道与门集成电路（IC），采用TSSOP-14封装，适合表面贴装（SMD）应用。这款与门IC由DIODES（美台）生产，具有广泛的应用领域，特别是在数字电路和逻辑控制系统中。其广泛的工作温度范围和低功耗特性使得74HCT08T14-13成为众多电路设计中的理想选择。

2. 主要技术参数

• 逻辑类型：与门
• 输入数量：2
• 电路数量：4
• 工作电压：4.5V ~ 5.5V
• 逻辑电平（高）：≥2V
• 逻辑电平（低）：≤0.8V
• 最大CL下的传播延迟：24ns（4.5V，50pF）
• 电流 - 输出高、低：4mA（高），4mA（低）
• 电流 - 静态（最大值）：20µA
• 工作温度范围：-40°C ~ 125°C

3. 性能特点

074HCT08T14-13与门IC的传播延迟时间为24纳秒，这使其适用于需要高速处理的应用。它具有极低的静态电流（最大20µA），在待机模式下不会消耗过多的能量，这一特性非常适合于便携式和电池供电的设备。其工作电压范围为4.5V至5.5V，适应了常见的数字电源电压。

4. 应用领域

74HCT08T14-13广泛应用于多种领域，包括但不限于：

• 逻辑电路设计：用于构建复杂的数字逻辑系统，其多通道特性允许设计师在单一芯片上实现多种逻辑功能。
• 信号处理：能对此类信号进行有效的处理和转换，适用于微控制器和数字信号处理器的外部逻辑设计。
• 家电和消费电子：适用于洗衣机、冰箱、电视等各种消费类电器的控制系统。
• 工业自动化控制：能够在工厂自动化系统中实现逻辑判断与控制，监测和驱动工业设备的运行状态。

5. 设计考虑

在设计使用74HCT08T14-13的电路时，设计师应考虑包括输入信号的逻辑电平、负载电容（CL）及所需的最大传播延迟。确保输入电平满足逻辑高、低的规定，并且输出电流能力能够支持后续电路的驱动要求。建议在电路设计中考量适当的去耦电容，以减少电源噪声对IC性能的影响。此外，因其工作温度范围广泛，也可以在极端环境下可靠工作。

6. 封装信息

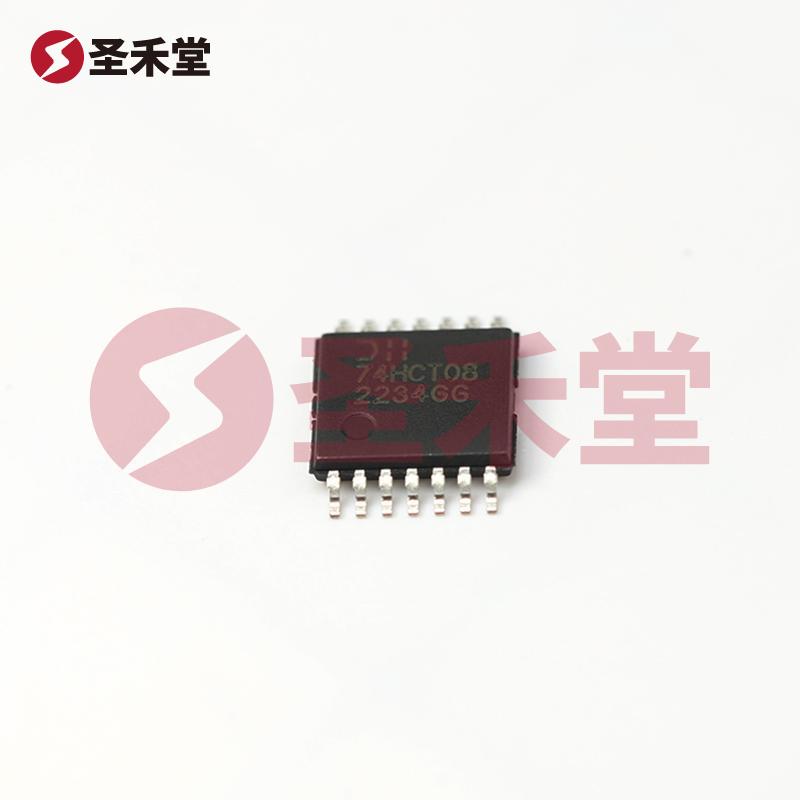

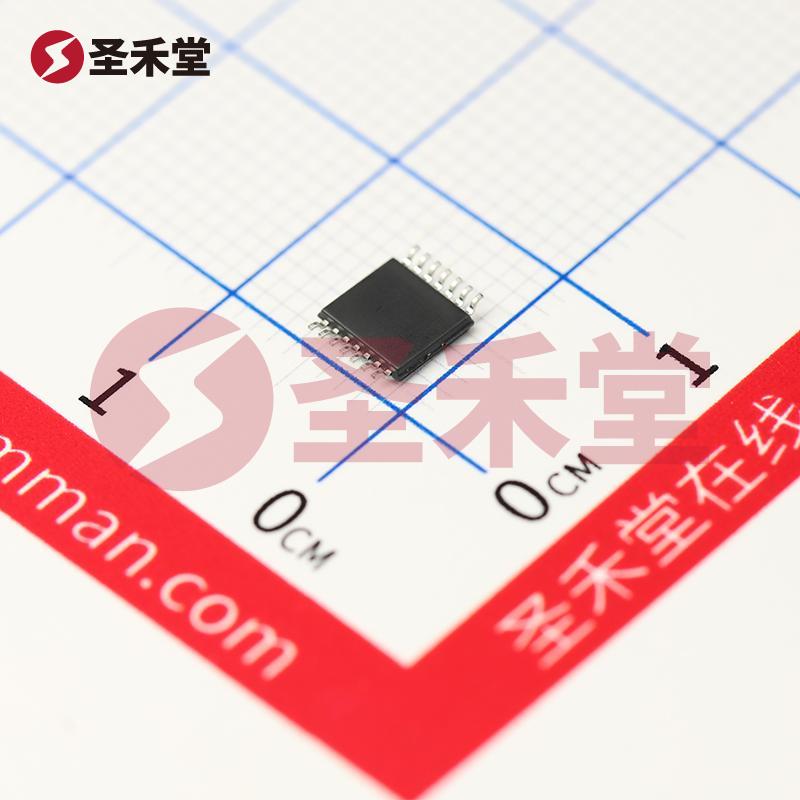

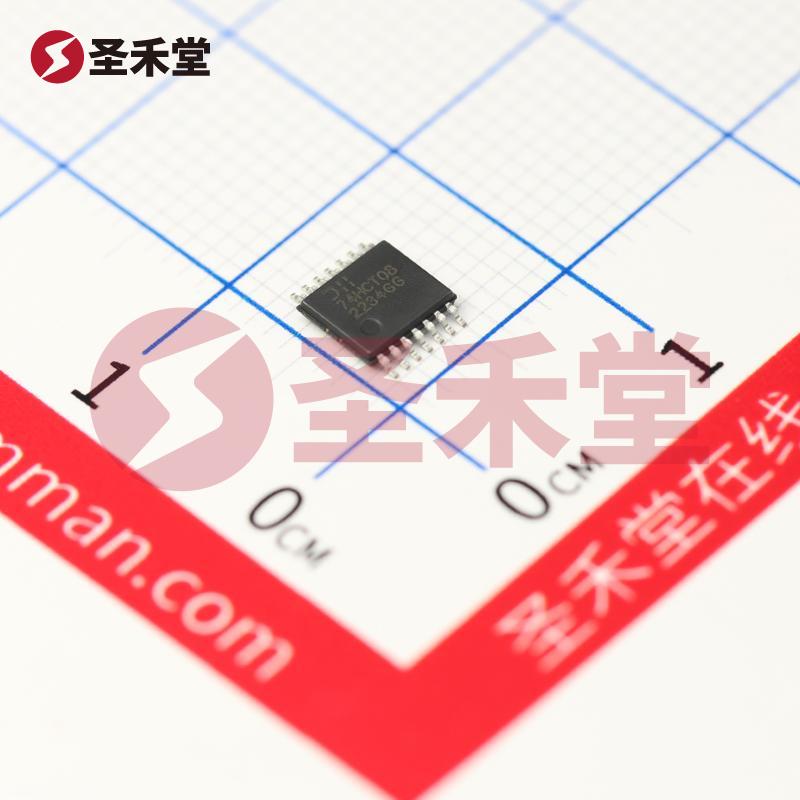

74HCT08T14-13采用TSSOP-14封装，尺寸小巧，适合高密度的电路板设计。这种封装形式具有良好的热管理性能和电气特性，能够有效避免因空洞产生的电磁干扰，并提升产品的整体稳定性和可靠性。

7. 结论

74HCT08T14-13是一款功能强大的与门IC，适用于各类电子和电气应用。凭借其优越的性能参数、低功耗和广泛的应用领域，设计师可以放心使用于各种高要求的数字电路中，无论是工业控制、消费电子还是其他多种应用场景。通过合理的应用和设计，这款IC将能够为客户提供高效、可靠的解决方案，在提升产品性能的同时降低能耗和制造成本。
