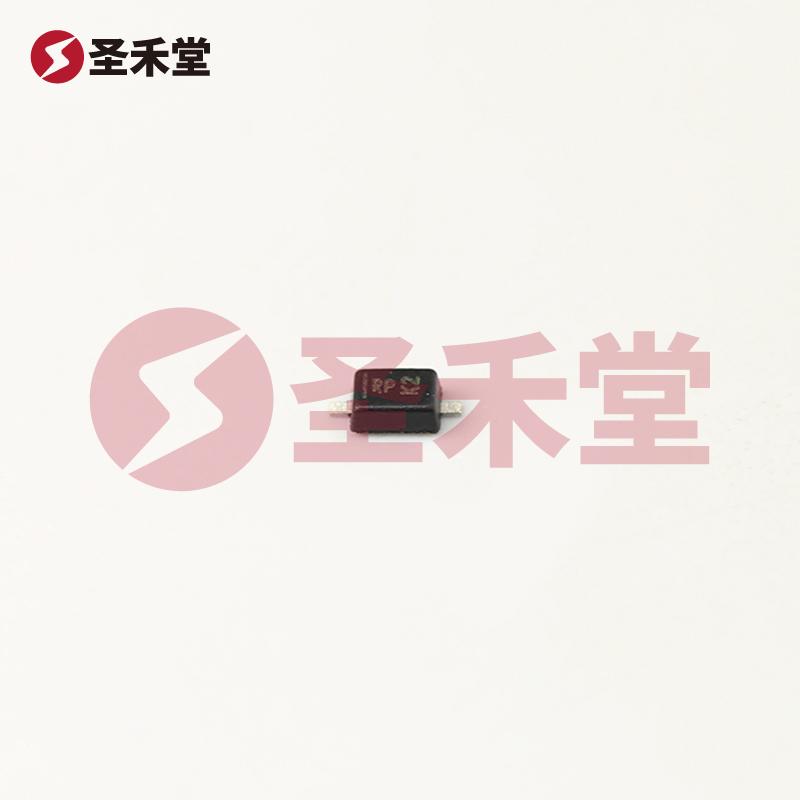

注：图像仅供参考，请参阅产品规格
DDZ36ASF-7
- 商品编码： BM0084327526复制
- 品牌： DIODES(美台)复制
- 封装： SOD-323F复制
- 包装： 编带复制
- 重量： 0.025g复制
- 描述： 稳压二极管 32.97V 500mW 70nA@30.5V 90Ω复制
DDZ36ASF-7参数
属性 | 参数值 |
|---|---|
| 二极管配置 | 1个独立式 |
| 稳压值(标称值) | 32.97V |
| 反向电流(Ir) | 70nA |
| 稳压值(范围) | 32.14V~33.79V |
属性 | 参数值 |
|---|---|
| 耗散功率(Pd) | 500mW |
| 阻抗(Zzt) | 90Ω |
| 工作结温范围 | -65℃~+150℃ |
DDZ36ASF-7手册
DDZ36ASF-7概述
产品概述：DDZ36ASF-7
概述
DDZ36ASF-7是一款高性能的稳压二极管，广泛应用于电压调节、过压保护及其他电子电路中。作为一种表面贴装型(SMD)元件，它采用SOD-323F封装，具有紧凑尺寸及良好的散热性能，特别适合现代电子设备的高密度布局需求。DDZ36ASF-7稳压二极管的标称齐纳电压为32.97V，具有±3%的较小容差，这使其在各种应用场合中具有极高的可靠性与精确性。
主要电气特性
齐纳电压 (Vz): DDZ36ASF-7的标称齐纳电压为32.97V，适用于需要稳定电压输出的电路。这一电压等级使其特别适合用于保护电路设计，以防止电压过高对敏感元器件造成损害。
最大功耗: 本二极管的最大功耗为500mW，这对于多种应用能够提供充足的功率支持，并保证元件在正常工作条件下不会过热。
反向泄漏电流: 在30.5V的反向偏置条件下，反向泄漏电流为70nA，表现出较好的绝缘性及能效，这对于维持电路稳定性与降低功耗至关重要。
阻抗: 最大阻抗为90Ω，这一参数表明其在高温或高频应用下信号传输的稳定性，降低信号失真。
正向电压 (Vf): 在10mA的正向电流下，电压为900mV，显示出其在正向偏置条件下的低损耗特性。
工作环境
DDZ36ASF-7的工作温度范围为-65°C至150°C，这种极宽的温度适应性使其在严苛环境中依然能够稳定工作。无论是在严寒的北方，还是在酷热的南方，DDZ36ASF-7均可被放心应用于要求高的电子设备中。
封装与安装
DDZ36ASF-7采用SOD-323F封装，体积小巧，便于在自动化贴装技术中使用，能够有效节省电路板空间，提高生产效率。这种表面贴装封装不仅提高了电路的密度，还增强了焊接可靠性，减小了受振动和冲击的影响。
应用场景
DDZ36ASF-7适用于各种需求电压稳定与过压保护的场合。典型应用领域包括：
- 消费电子: 如手机、平板电脑，提供电压稳定与保护。
- 汽车电子: 用于车载电源系统中的电压调节与保护。
- 工业控制: 在自动化控制系统中确保稳定工作状态。
- 通信设备: 保障数据线及信号线的电压稳定性，降低信号干扰。
- 医疗设备: 在关键医疗设备中，为电源提供可靠保护，确保设备安全运行。
总结
DDZ36ASF-7稳压二极管凭借其高可靠性、优异的电气特性及广泛的应用场景，成为电子元器件中的佼佼者。无论是在新产品设计，还是在现有系统的电压保护中，DDZ36ASF-7都能够提供极为有效的解决方案，其稳定的输出和小巧的封装让其在未来的电子产品中展现出巨大的潜力和应用价值。
