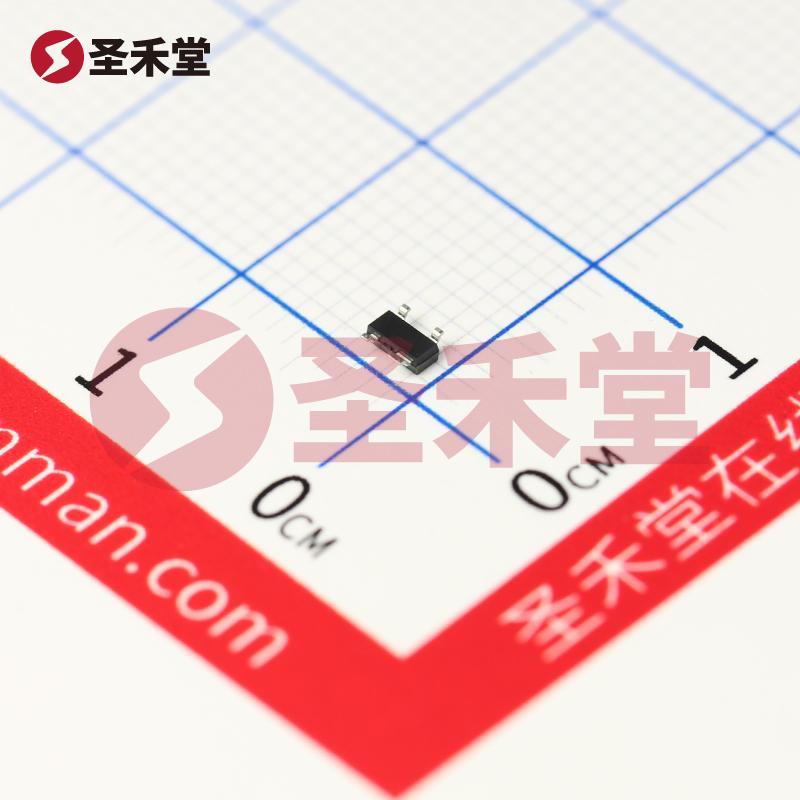

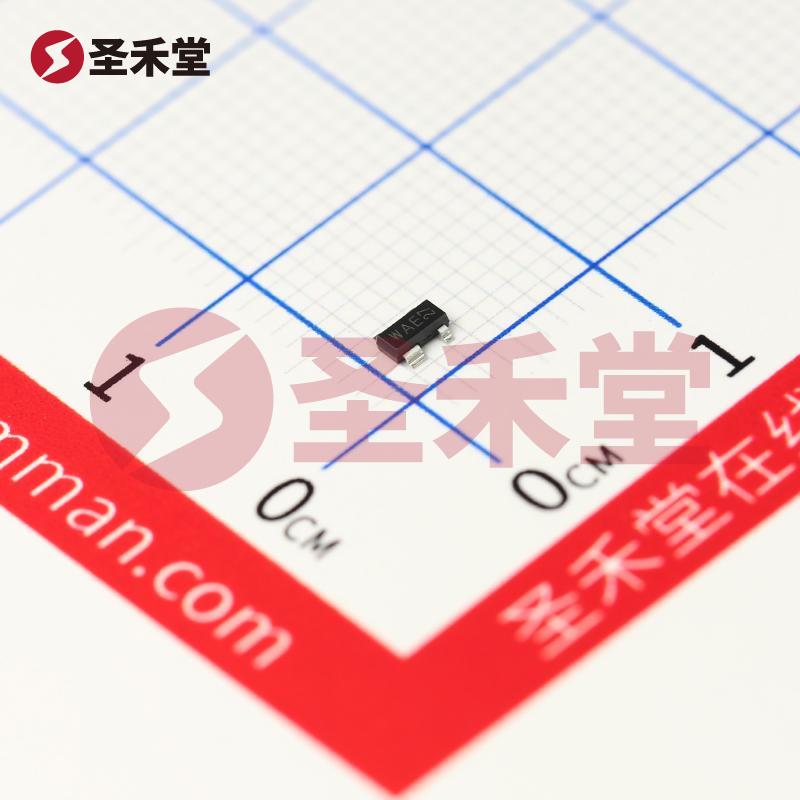

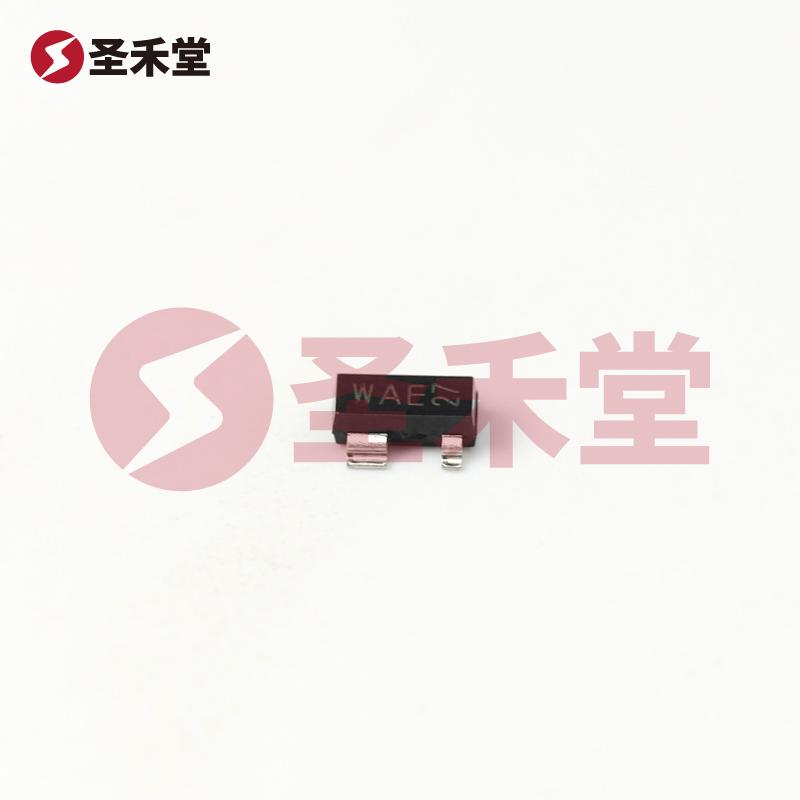

注：图像仅供参考，请参阅产品规格
PRTR5V0U2AX,215
- 商品编码： BM0084328579复制
- 品牌： Nexperia(安世)复制
- 封装： SOT-143复制
- 包装： 编带复制
- 重量： 0.000025复制
- 描述： TVS二极管 PRTR5V0U2AX,215 SOT-143复制
PRTR5V0U2AX,215参数
属性 | 参数值 |
|---|---|
| 反向截止电压(Vrwm) | 5.5V |
| 击穿电压(VBR) | 6V |
| 反向电流(Ir) | 1nA |
| 通道数 | 双路 |
属性 | 参数值 |
|---|---|
| 工作温度 | -40℃~+85℃ |
| 防护等级 | IEC 61000-4-2 |
| 类型 | ESD |
| Cj-结电容 | 1.8pF |
PRTR5V0U2AX,215手册
PRTR5V0U2AX,215概述
PRTR5V0U2AX,215 产品概述
概述
PRTR5V0U2AX,215 是一款由 Nexperia USA Inc. 生产的汽车级 TVS (Transient Voltage Suppressor) 二极管，专为电源线路保护应用而设计。该产品符合 AEC-Q101 认证标准，表明其在汽车领域中的高性能和可靠性。此元器件采用 SOT-143B 封装，强调其适用于表面贴装技术 (SMT)，适应性广泛，适合各种自动化生产流程。
产品特点
高耐压值：PRTR5V0U2AX,215 的反向断态电压典型值为 5.5V，最大值也保持在这个水平，最小击穿电压为 6V。这使得该二极管在防止电压瞬变时具备较强的能力。
低电容：该产品在 1MHz 的不同频率下电容值为 1.8pF，加之其极低的电容特性，使得 PRTR5V0U2AX,215 非常适合对信号完整性要求高的应用。
宽工作温度范围：产品可在 -40°C 至 85°C 的环境温度下稳定工作，满足了汽车电子系统在极端环境下的需求。
高性能封装：采用 SOT-143B 封装，具有小型化的优点，方便安装于空间有限的电路板上，适应现代汽车电子产品的紧凑设计。
双单向通道：该二极管配备两个单向通道，能够有效地在多种电流方向下提供保护，为电路提供额外的安全性能。
汽车级认证：通过 AEC-Q101 认证，确保其在汽车应用中的长期稳定性和可靠性，尤其适合用于汽车电源和信号线路的瞬态电压抑制。
应用场景
PRTR5V0U2AX,215 由于其卓越的电气性能和适应性，广泛应用于以下领域：
汽车电子：在现代汽车中，电压瞬变可能会由电机、继电器或其他电器装置引起。PRTR5V0U2AX,215 可以用于保护敏感电子元件，如控制单元、传感器、通信模块等。
工业自动化：在工业环境中，设备可能面临电气干扰和瞬态过电压，该二极管能够有效保护相关电路。
消费电子：用于保护各种消费电子设备中的 PCB，确保稳定工作并延长设备寿命。
结论
总体而言，PRTR5V0U2AX,215 TVS 二极管以其优良的电气性能、宽广的工作温度以及符合汽车标准的高可靠性，成为了现代汽车和工业电子设计中的理想保护元件。无论是在汽车电子还是其他高要求的应用场合，PRTR5V0U2AX,215 都能提供有效的电源保护，确保设备在各种电气条件下的稳定运行。选择此产品，有助于提升设计的安全性和可靠性，降低元器件因电压瞬变导致的损害风险。
