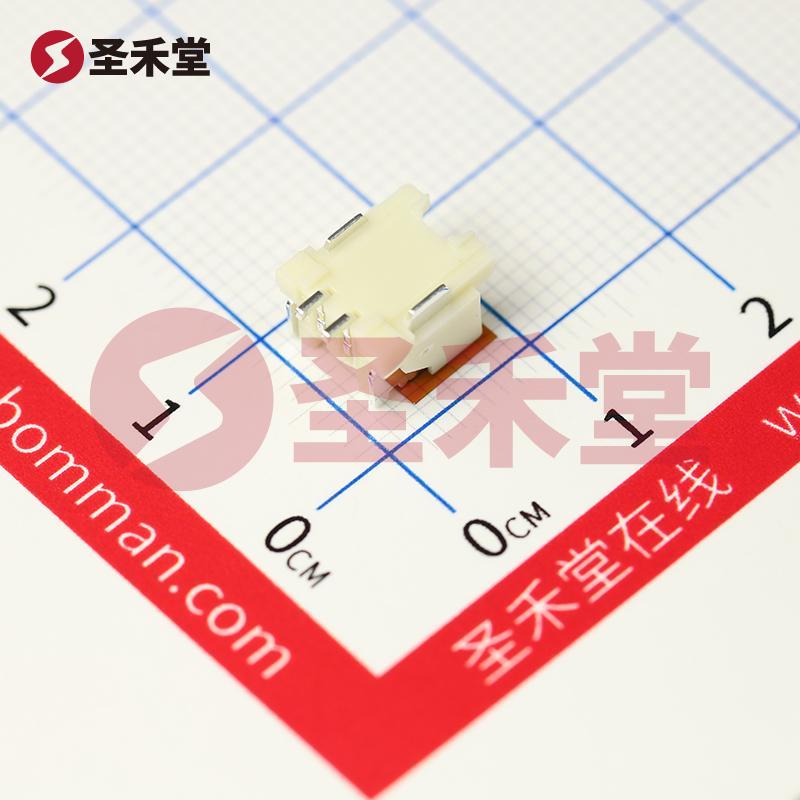

商品图片1
商品图片2

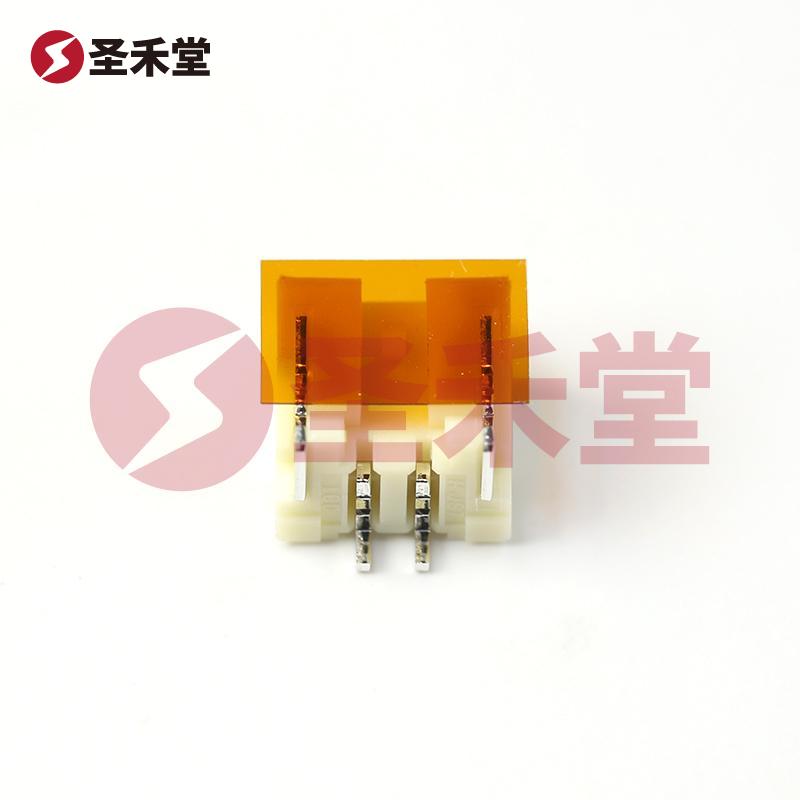

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

SM02B-PASS-TBT(LF)(SN)

商品编码: BM0084336965
品牌 :
JST
封装 :
SMD,P=2mm
包装 :
编带
重量 :
-
描述 :
线对板针座 1x2P PA SMD,P=2mm,卧贴
库存 :
6(起订量1,增量1)
批次 :
22+
数量 :
X
1.44
按整 :
圆盘(1圆盘有1000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥1.44
--
50+
¥1.1
--
20000+
产品参数
产品手册
产品概述

SM02B-PASS-TBT(LF)(SN)参数

插针结构1x2P间距2mm
安装方式卧贴参考系列PA
总PIN数2P排数1
每排PIN数2额定电流3A
触头材质铜合金触头镀层
工作温度范围-25℃~+85℃额定电压250V
塑料材质PA阻燃等级UL94V-0
附加特征辅助焊脚颜色白色
Z轴-板上高度5.7mmX轴-板上底边长度(间距线)8mm

SM02B-PASS-TBT(LF)(SN)手册

SM02B-PASS-TBT(LF)(SN)概述

产品概述:SM02B-PASS-TBT(LF)(SN) 连接器

一、概述

SM02B-PASS-TBT(LF)(SN) 是一种高质量的电子连接器,由日本 JST(Japan Solderless Terminal)公司生产,专为多种现代电子设备的需求而设计。这款连接器采用表面贴装技术(SMD),并且具有优良的电气和机械性能,适合广泛的应用场景,包括消费电子、工业设备和通讯领域。其结构设计紧凑,便于在空间有限的电路板上使用。

二、主要参数

  • 连接器类型:接头
  • 触头类型:公形引脚
  • 间距:2.00mm(0.079英寸)
  • 针位数:2
  • 排数:1
  • 加载的针位数:所有针位
  • 安装类型:表面贴装,直角
  • 端接方式:焊接
  • 绝缘高度:5.69mm(0.224英寸)
  • 额定电流/电压:3A / 250V
  • 工作温度范围:-25°C 至 85°C
  • 材料:绝缘材料为聚酰胺(PA)或尼龙,触头材料为铜合金,触头表面处理为锡涂层
  • 绝缘颜色:天然

三、产品特点

  1. 紧凑设计:该连接器具备小型化设计,适用于空间受限的电路板,大幅提高了组件的集成度。

  2. 优良的电气特性:额定电流为3A,额定电压为250V,使其能广泛应用于需要高电流和电压的场合。

  3. 广泛的温度适应性:支持 -25°C 至 85°C 的工作温度,确保在苛刻环境中的长期稳定性。

  4. 耐腐蚀性:锡表面处理使得连接器在恶劣环境下具有较好的耐腐蚀性,延长了使用寿命。

  5. 简便的焊接方式:作为一款表面贴装连接器,便于自动化焊接,提升生产效率。

  6. 锁销滑道设计:该连接器采用锁销滑道方式确保连接牢固,防止意外脱落,提高了连接的稳定性。

四、应用范围

SM02B-PASS-TBT(LF)(SN) 连接器广泛应用于各种电子设备中,包括但不限于:

  • 消费电子产品:如手机、平板电脑、笔记本电脑等设备。
  • 工业自动化:用于传感器、控制器和其他自动化设备中的连接。
  • 通讯设备:如路由器、交换机等中实现信号的稳定传输。
  • 家用电器:如洗衣机、冰箱等能有效连接内部电路。

五、结论

SM02B-PASS-TBT(LF)(SN) 连接器凭借其出色的设计、优良的电气性能以及广泛的适用性,在现代电子行业中占据了重要地位。其高品质的材料和精巧的制造工艺,使其在众多应用场合中实现高效、可靠的连接。对于需要提升产品性能和增强创新性的制造商而言,选择 JST 的 SM02B-PASS-TBT(LF)(SN) 连接器无疑是一个明智的选择。
