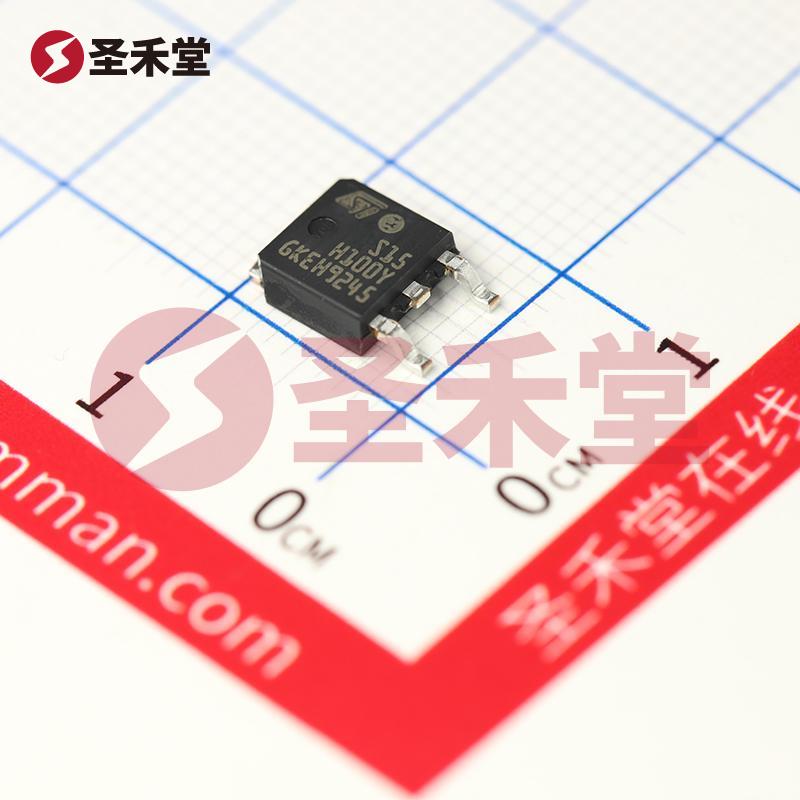

STPS15H100CBY-TR 产品实物图片
STPS15H100CBY-TR 产品实物图片
商品图片1

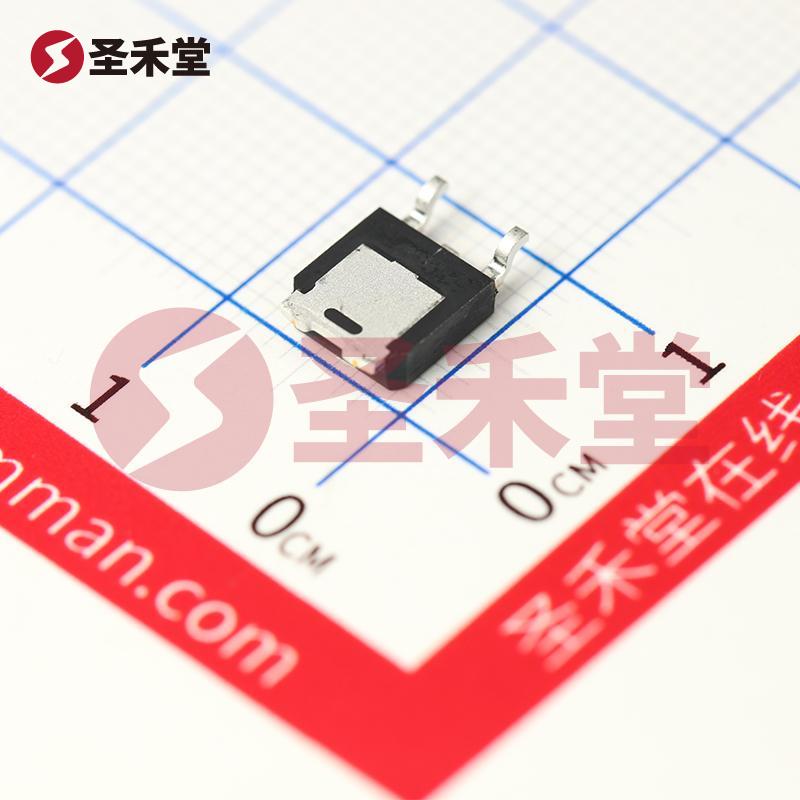

商品图片2

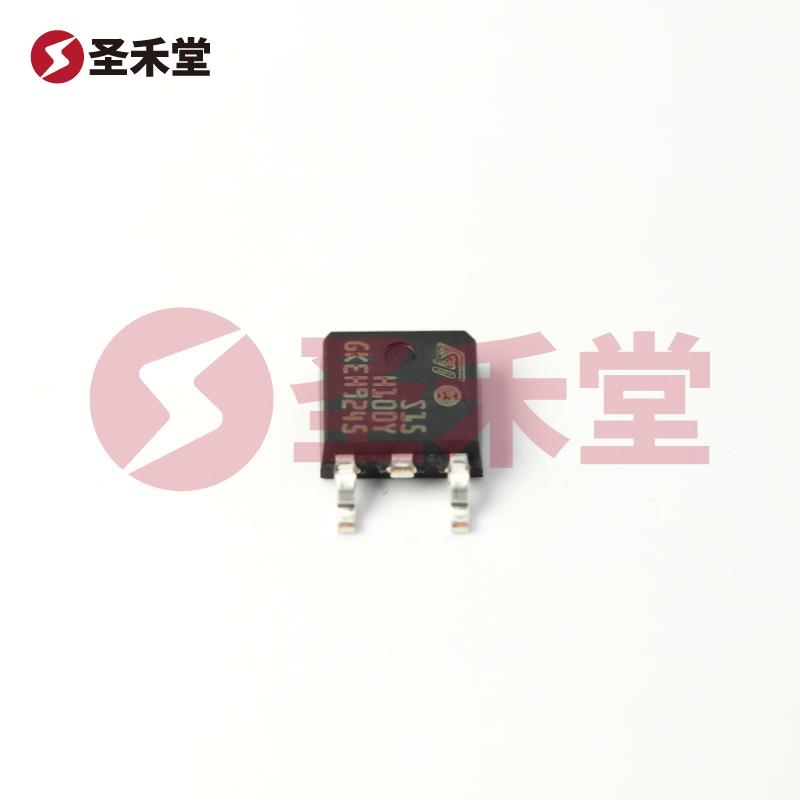

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

STPS15H100CBY-TR

商品编码: BM0084341286
品牌 :
ST(意法半导体)
封装 :
DPAK
包装 :
编带
重量 :
0.392g
描述 :
肖特基二极管 1对共阴极 850mV@7.5A 100V 7.5A DPAK
库存 :
22(起订量1,增量1)
批次 :
22+
数量 :
X
3.12
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥3.12
--
100+
¥2.6
--
1250+
¥2.36
--
37500+
产品参数
产品手册
产品概述

STPS15H100CBY-TR参数

二极管配置1对共阴极正向压降(Vf)850mV@7.5A
直流反向耐压(Vr)100V整流电流7.5A
反向电流(Ir)3uA@100V

STPS15H100CBY-TR手册

STPS15H100CBY-TR概述

STPS15H100CBY-TR 产品概述

概述: STPS15H100CBY-TR 是一款高性能的肖特基二极管,配置为1对共阴极,采用表面贴装型(SMD)设计,广泛应用于各类电源管理和整流电路。在现代电子设备中,该二极管因其优越的性能和可靠性,被广泛应用于开关电源、适配器、电动工具、工业设备等领域。

主要参数:

  • 电流 - 平均整流(Io): 每个二极管的平均整流电流为7.5A,适合需要较大电流处理的应用。
  • 电压 - 正向(Vf): 当电流为7.5A时,正向电压为800mV,确保在高电流条件下低功耗损耗,提升整体电源效率。
  • 电压 - 反向(Vr): 最大反向电压为100V,使其在高电压环境下依然能够稳定工作。
  • 速度: 该二极管属于快速恢复类型,允许频率响应更快,适合高效开关电源设计.
  • 反向泄漏电流: 在100V的反向电压下,反向泄漏电流低至3µA,显示出良好的反向阻断性能。
  • 工作温度范围: 结温从-40°C到175°C,确保在高温条件下工作稳定,适用于要求严格的工业环境。

封装和安装: 封装采用DPAK型,具有小尺寸和较好的热性能,有利于提升PCB设计的空间利用率及散热效率。其表面贴装型(SMD)构造简化了组装流程,适用于自动化生产线,降低了生产成本。

应用领域: 因为其卓越的电气特性,STPS15H100CBY-TR 二极管常用于:

  • 开关电源: 在不间断电源 (UPS) 和电源适配器中用作整流器,有效降低了功耗和导通损耗。
  • 电动工具: 用于电动工具的电源电路和充电设备中,提高了系统的运行效率和安全性。
  • 电源管理系统: 适用于电源管理IC,协调和保障多个电源模块之间的稳定性。
  • 可再生能源: 可用于太阳能逆变器和其他可再生能源系统,帮助提高能量转换效率。

性能优势: STPS15H100CBY-TR 作为一种肖特基二极管,具有以下性能优势:

  • 低正向电压降: 降低了能量损耗,对延长电池寿命和提升效率有明显助益。
  • 快速恢复特性: 使其在高频应用中表现出色,符合现代开关电源对速度和效率的要求。
  • 高温稳定性: 广泛的工作温度范围使其在极端环境下也能稳定工作,适应性强。

总结: STPS15H100CBY-TR 代表了一种可靠高效的解决方案,适合多种应用场景,其优异的电气特性和设计灵活性,使其在现代电子产品设计中,成为不可或缺的重要元件。选择STPS15H100CBY-TR,意味着选择了高性能、稳定性和长寿命的二极管解决方案,能够有效提升终端产品的竞争力和市场认可度。
