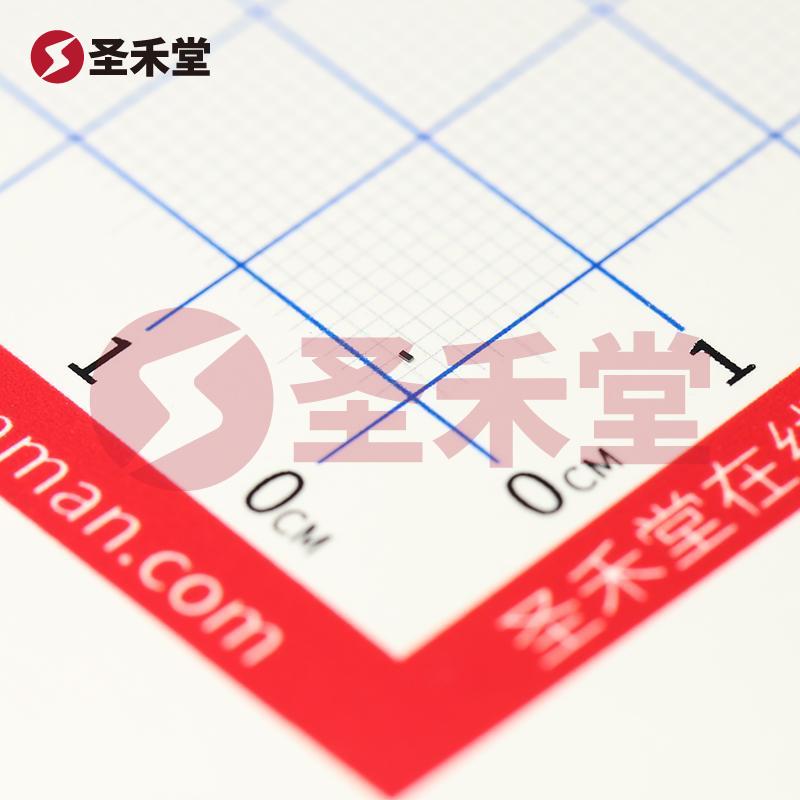

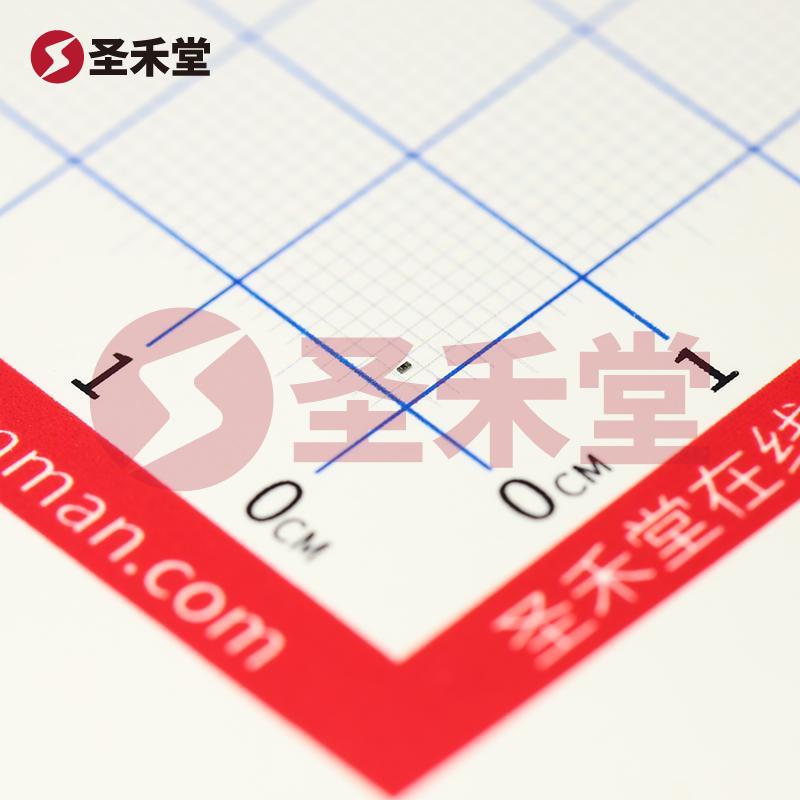

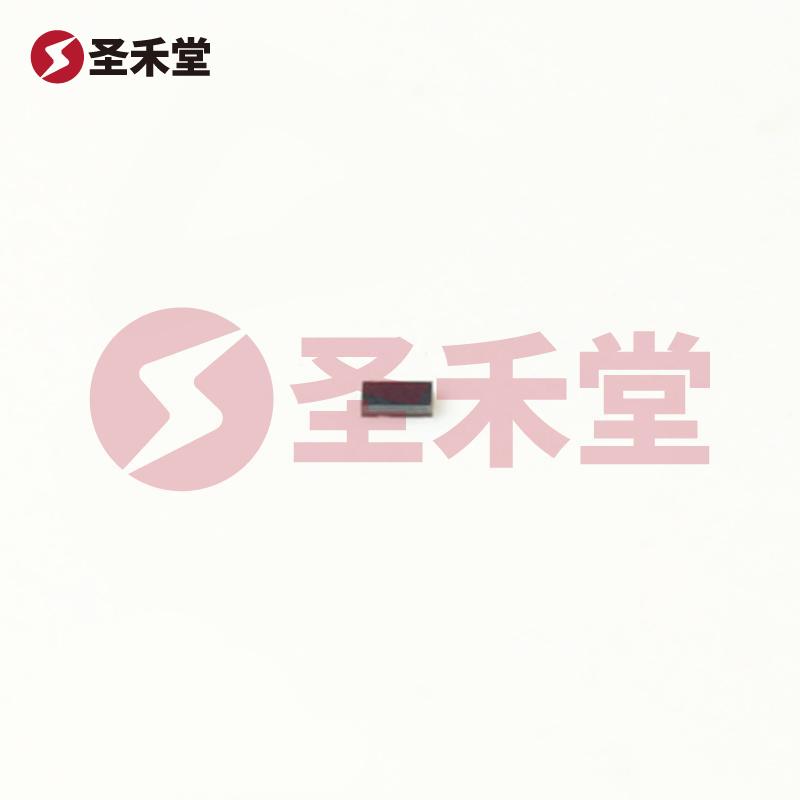

注：图像仅供参考，请参阅产品规格
ESD106B1W0201E6327XTSA1参数
属性 | 参数值 |
|---|---|
| 制造商 | Infineon Technologies |
| 包装 | 卷带（TR） |
| 零件状态 | 有源 |
| 类型 | 齐纳 |
| 电压 - 反向断态（典型值） | 5.5V（最大） |
| 电压 - 击穿（最小值） | 6.1V |
| 不同 Ipp 时电压 - 箝位（最大值） | 10V（标准） |
| 电流 - 峰值脉冲 (10/1000µs) | 1.5A（8/20µs） |
| 功率 - 峰值脉冲 | 15W |
属性 | 参数值 |
|---|---|
| 电源线路保护 | 无 |
| 应用 | RF 天线 |
| 不同频率时电容 | 0.13pF @ 2.5GHz |
| 工作温度 | -55°C ~ 125°C（TA） |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 0201（0603 公制） |
| 供应商器件封装 | PG-WLL-2-3 |
| 双向通道 | 1 |
ESD106B1W0201E6327XTSA1手册
ESD106B1W0201E6327XTSA1概述
产品概述：ESD106B1W0201E6327XTSA1
ESD106B1W0201E6327XTSA1是由德国知名半导体制造商Infineon Technologies（英飞凌）生产的一种高性能齐纳二极管，专为电气过压保护设计。该元件特别适用于需要在高频信号传输时提供有效的静电放电（ESD）保护的应用场景，具有非常优异的反向电压和击穿特性。
关键特性
电压参数：
- 反向断态电压（最大值）：5.5V
- 击穿电压（最小值）：6.1V
- 不同 Ipp 时的箝位电压（最大值）：10V（标准）
这些电压参数确保元件在面对瞬态电压冲击时能够迅速响应，保护下游电路不受损害。
脉冲性能：
- 电流 - 峰值脉冲（10/1000µs 微秒）：1.5A（8/20µs）
- 功率 - 峰值脉冲：15W
ESD106B1W0201E6327XTSA1能够承受高达1.5A的峰值脉冲电流和15W的峰值功率，使其适合在各种工作条件下保护敏感元件。
应用领域：
- RF 天线保护：该器件特别适合用于射频（RF）天线的保护，能够有效消除来自外部环境的干扰和损害，确保信号的稳定传输。
电容特性：
- 不同频率时的电容：0.13pF @ 2.5GHz
该电容值表明该器件在高频应用中的低影响特性，进一步提升了其在RF应用中的适应性。
温度特性：
- 工作温度范围：-55°C ~ 125°C
宽广的工作温度范围使其在各种极端环境下仍能保持高效表现，适应工业、通讯及消费电子等多种应用。
封装与安装
ESD106B1W0201E6327XTSA1采用0201（0603公制）尺寸的表面贴装型封装，这种小尺寸设计使得在空间有限的设计中依然能够方便地集成。同时，包装以卷带（TR）形式提供，便于自动化贴装，提高生产效率。
性能与符合标准
此器件符合多种工业和环境标准，确保其在各种环境条件下的可靠性和安全性。其优异的性能特征及获得国际电子标准认证，使得该器件成为众多设计工程师的首选。
总结
ESD106B1W0201E6327XTSA1是一个出色的静电放电保护元件，能够提供高效的过压防护和快速响应特性，尤其适合RF信号传输和其它高频应用。通过优越的电压和脉冲特性，加上适应苛刻环境条件的能力，使其成为现代电子设备中不可或缺的重要组成部分。无论是在通讯、消费电子还是工业自动化领域，该器件均能够为系统提供可靠的电源保护，延长设备的使用寿命。
