LM358DR2G参数
属性 | 参数值 |
|---|---|
| 放大器数 | 2 |
| 最大电源宽度(Vdd-Vss) | 32V |
| 输入失调电压(Vos) | 7mV |
| 输入失调电压温漂(Vos TC) | 7uV/℃ |
| 输入偏置电流(Ib) | 45nA |
| 输入失调电流(Ios) | 5nA |
| 共模抑制比(CMRR) | 70dB |
属性 | 参数值 |
|---|---|
| 输入失调电流温漂(Ios TC) | 10pA/℃ |
| 静态电流(Iq) | 700uA |
| 输出电流 | 40mA |
| 工作温度 | 0℃~+70℃ |
| 单电源电压 | 3V~32V |
| 双电源电压(Vee~Vcc) | -16V~16V |
| 功能特性 | 内置补偿;ESD保护 |
LM358DR2G手册
LM358DR2G概述
LM358DR2G 产品概述
一、概述
LM358DR2G 是一款由安森美(ON Semiconductor)生产的双通道通用运算放大器,广泛应用于各种电子设计和信号处理项目。这款运算放大器具备良好的性能特征,适合在低功耗及中等增益要求的应用中使用。LM358DR2G 具有1MHz 的增益带宽积和 0.6 V/μs 的压摆率,能够满足绝大多数基础信号处理的需求。
二、技术参数
增益带宽积(GBP): 1MHz
该指标表明运算放大器在任何增益下的带宽,尤其适用于需要频率响应的反馈架构。放大器组数: 2
LM358DR2G 具备双通道配置,能够同时处理两个信号,这使其在空间受限的应用中尤为重要。功耗: 1.5mA 每通道
该运算放大器在设计时考虑到了能效,适合用于电池供电的设备或能源敏感的应用。压摆率(SR): 0.6 V/μs
压摆率指示了放大器能够快速响应输入信号的能力,0.6 V/μs 的压摆率适合较慢变化的信号,尤其在精密仪器与音频处理等领域中表现良好。工作温度范围: 0°C ~ 70°C
LM358DR2G 适合在普通环境下运行,满足大多数工业和消费类应用的要求。电源电压: 3V ~ 32V,±1.5V ~ 16V
该运算放大器可在广泛的电源电压下工作,增加了其适用性。适用电源的灵活性使得 LM358DR2G 在多种电源架构下均可稳定工作。电流 - 输入偏置: 45nA
低输入偏置电流意味着在高阻抗输入环境中,LM358DR2G 能够有效地提取信号,避免信号失真。电压 - 输入补偿: 2mV
该参数表明了此运算放大器的高精度性能,适用于需要精准处理微小信号的应用。输出电流/通道: 40mA

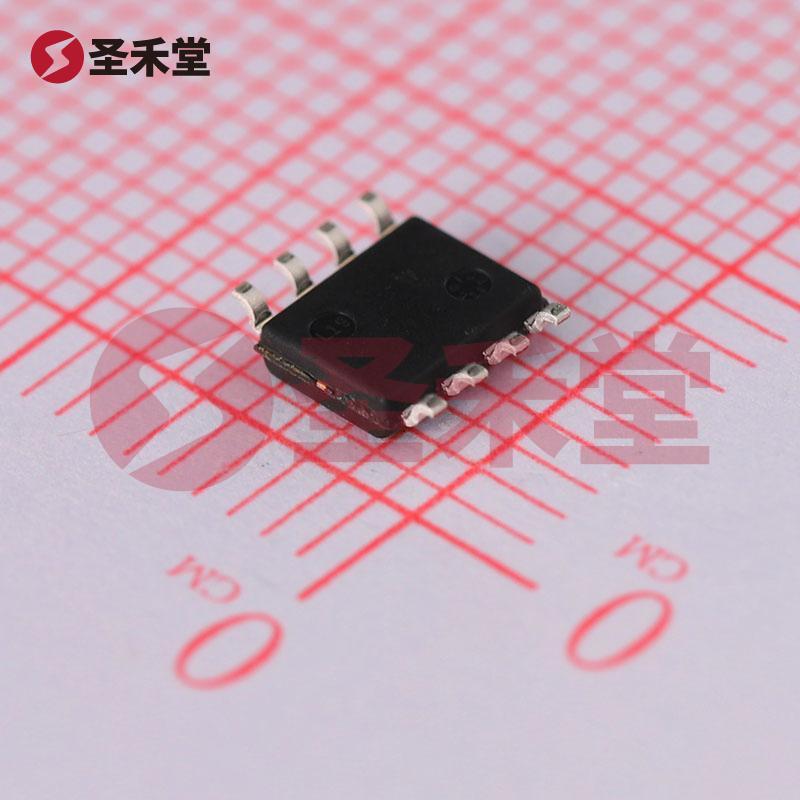

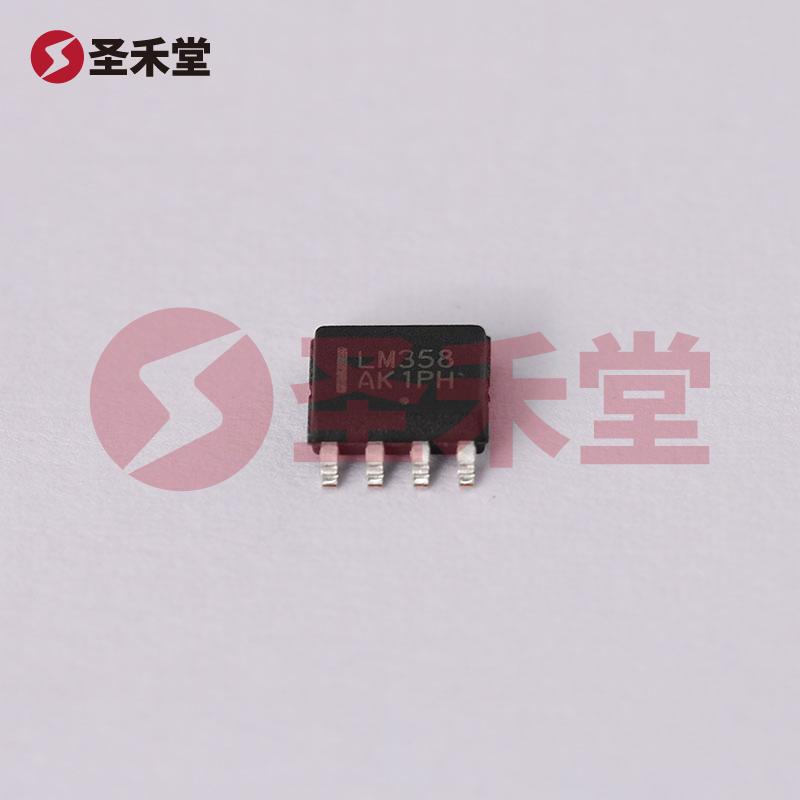

该能力使得LM358DR2G可直接驱动负载,能满足大多数应用需求。封装类型: 8-SOIC
小型化表面贴装封装有利于降低电路的总体空间占用,非常适合高密度的电路设计。
三、应用场景
LM358DR2G 适合多种应用,包括但不限于:
- 信号调理: 在数据采集系统中,处理来自传感器的模拟信号,并将其转换为易于读取的形式。
- 音频处理: 在音频设备中作为前置放大器,信号混合或音效处理。
- 反馈电路: 在反馈控制系统中为测量输出提供信号调节。
- 小信号放大: 在医疗设备及仪器仪表中,提升细微的生物电信号以便后续处理。
四、总结
LM358DR2G 是一款经济、高效的双通道运算放大器,凭借其优秀的增益带宽积、低功耗及灵活的电源范围,使其在信号处理领域中具有广泛的应用潜力。其小巧的8-SOIC封装也使其能够适应紧凑的电路设计。无论是在消费类电子、工业控制还是医疗设备中,LM358DR2G 都展现出极佳的性能与可靠性,是工程师们值得信赖的选择。
