LM258DT

LM258DT 产品概述

一、产品简介

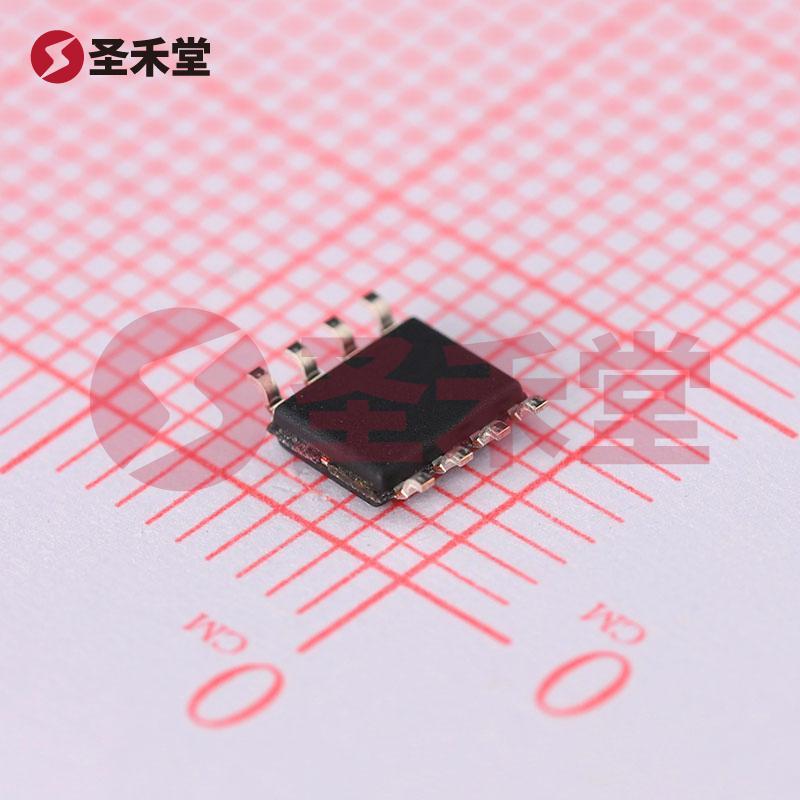

LM258DT 是一款由意法半导体 (STMicroelectronics) 生产的双路运算放大器，封装为 8-SOIC。这款运算放大器采用标准通用运算放大器设计，广泛应用于信号放大、滤波、差分放大等多种电子电路中。LM258DT 以其良好的性能、宽广的工作电压范围以及适应恶劣环境的能力，成为许多电子设计中的理想选择。

二、主要技术参数

1. 增益带宽积 (GBP): 1.1 MHz
2. 放大器组数: 2（双路通道设计）
3. 运放类型: 通用运算放大器
4. 功耗: 各通道功耗为 700 µA
5. 压摆率 (SR): 0.6 V/µs
6. 工作温度范围: -40°C 至 105°C
7. 电源电压范围: 3V 到 30V, 或 ±1.5V 到 ±15V
8. 输入特性:
   • 输入偏置电流: 20 nA
   • 输入补偿电压: 1 mV
9. 输出特性: 每通道输出电流可达 60 mA
10. 封装: 8-SOIC（0.154" 或 3.90 mm 宽）
11. 安装类型: 表面贴装型 (SMD)

三、性能特征

LM258DT 的增益带宽积 (GBP) 为 1.1 MHz，体现了其在信号处理中的高频性能，能够处理高频信号的放大需求。压摆率 (SR) 为 0.6 V/µs，使其在快速变化的信号中提供稳定性和可靠性，适合用于对速度有一定要求的应用场合。

其低输入偏置电流 (20 nA) 和输入补偿电压 (1 mV) 使得 LM258DT 在高精度信号放大时表现出色，特别是在传感器接口和高速数据采集系统中。此外，该器件的输入和输出电流能力（输出电流可达60 mA）为驱动后续的电路提供了保障，能够适应较为复杂的设备负载。

四、应用领域

由于其广泛的工作电压范围和可靠的温度特性，LM258DT 可在各种极端环境条件下正常工作，适用于如下应用：

1. 工业自动化: 适用于传感器信号放大和实时数据采集。
2. 消费电子: 可用在音频设备、视频处理器等领域，提供高精度信号处理。
3. 汽车电子: 在车载系统中可作为传感器放大器、信号调节器等。
4. 医疗设备: 作为生物信号处理，例如心电图 (ECG) 监测系统。
5. 无线通信: 用于调制解调器、放大器和其他 RF 应用。

五、总结

LM258DT 是一款表现出色的双路通用运算放大器，凭借其优越的性能参数和广泛的应用潜力，深入到现代电子电路设计中。无论在极端的温度环境下，还是在对功耗严格控制的设计中，LM258DT 均展现出其独特的优势，成为许多工程师的首选器件。在设计新一代电子产品时，LM258DT 以其高集成度和可靠性，为实现高效、稳定的电路功能提供了强有力的支持。
