LM1117S-3.3参数
属性 | 参数值 |
|---|---|
| 输出极性 | 正极 |
| 工作电压 | 12V |
| 输出电压 | 3.3V |
| 输出电流 | 1A |
| 电源纹波抑制比(PSRR) | 75dB@(120Hz) |
| 压差 | 1.2V@(1A) |
属性 | 参数值 |
|---|---|
| 静态电流(Iq) | 5mA |
| 噪声 | 100uV |
| 功能特性 | 过流保护；短路保护；热关断 |
| 工作温度 | -40℃~+125℃@(Tj) |
| 输出类型 | 固定 |
| 输出通道数 | 1 |
LM1117S-3.3手册
LM1117S-3.3概述
产品概述：LM1117S-3.3 线性稳压器
一、产品简介

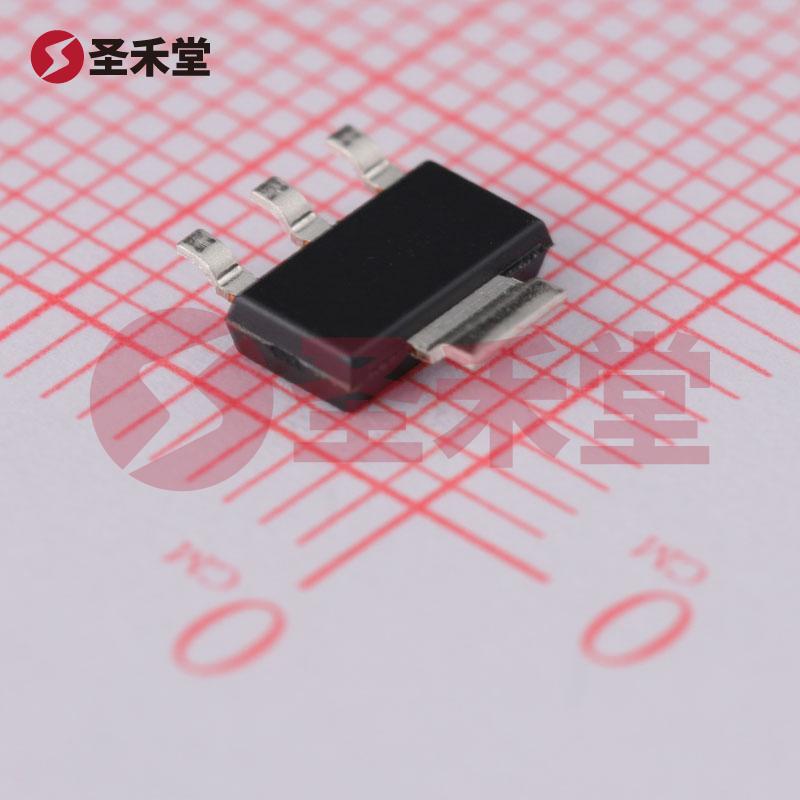

LM1117S-3.3 是一款由 HTC 公司生产的线性稳压器（LDO），采用封装形式为 SOT-223。该器件能够提供固定输出电压为 3.3V 的稳压功能，最大输出电流可达 1A，广泛应用于电子设备中的电源管理解决方案。LM1117 系列稳压器以其卓越的性能和高度的稳定性，成为了许多电子设计工程师的首选。
二、主要特性
固定输出电压 : LM1117S-3.3 提供稳定的3.3V 输出，特别适用于需要低压电源的应用，例如微控制器、传感器和外围设备等。
输入电压范围 : 该稳压器支持相对宽广的输入电压范围，通常在 4.75V 至 15V 之间，方便在多种电源环境下工作。
输出电流 : LM1117S-3.3 的最大输出电流可以达到 1A，使得开发者能够驱动多种负载，包括小型马达和LED等。
低压差特性 : 此稳压器具有低压差（Low Dropout，LDO）特性，输出电压与输入电压之间的差值可低至 1.2V，意味着在低输入电压条件下仍能有效工作，从而提高系统的能效。
兼容性和标称温度性能 : LM1117S-3.3 操作温度范围广泛，工作温度可达到 -40°C 到 +125°C，适合各种工业和消费电子应用。
焊接友好型封装 : SOT-223 封装设计小巧，助力 PCB 布局优化，适宜用于空间有限的设计。
三、应用领域
LM1117S-3.3 的应用领域非常广泛，主要包括：
- 消费电子 : 在手机、平板电脑和其他便携设备中提供稳定的 3.3V 电源，确保其正常运作。
- 工业设备 : 用于工业控制系统中为传感器和控制模块供电，满足那些对电源稳定性要求较高的应用需求。
- 通信设备 : 为基站设备、路由器和其他通信设备提供可靠的电源输出，以保证信号的稳定传输。
- 医疗设备 : 用于医疗监测设备中的电源，确保在各种环境下仍能提供稳定可靠的电力支持。
- 汽车电子 : 在汽车电子设备中提供稳压电源，满足车载应用对电源的高要求。
四、使用注意事项
在使用 LM1117S-3.3 时，设计人员需要注意以下几点：
- 输入电容 : 在输入端添加适当的电容（推荐 10uF）可以确保稳压器输入电压的稳定性和抑制高频噪声。
- 输出电容 : 输出端需连接合适的电容（建议使用大于 10uF 的陶瓷电容），以保证输出的稳定性和快速响应。
- 散热管理 : 由于 LM1117S-3.3 在传递热量的过程中会产生一定的功耗，因此在设计时需关注散热方案，特别是在高电流运行时，确保稳压器处于安全的温度范围内。
五、总结
LM1117S-3.3 是一款高性能的线性稳压器，它以高稳定性、低压差以及合理的输出能力，满足了多种应用场合的需求。其 SOT-223 封装设计小巧，适合现代电子设备对空间的严格要求。无论是在消费电子、工业控制还是通信设备中，LM1117S-3.3 都能够提供可靠且高效的电源解决方案，是电子设计领域一款不可或缺的重要元件。
