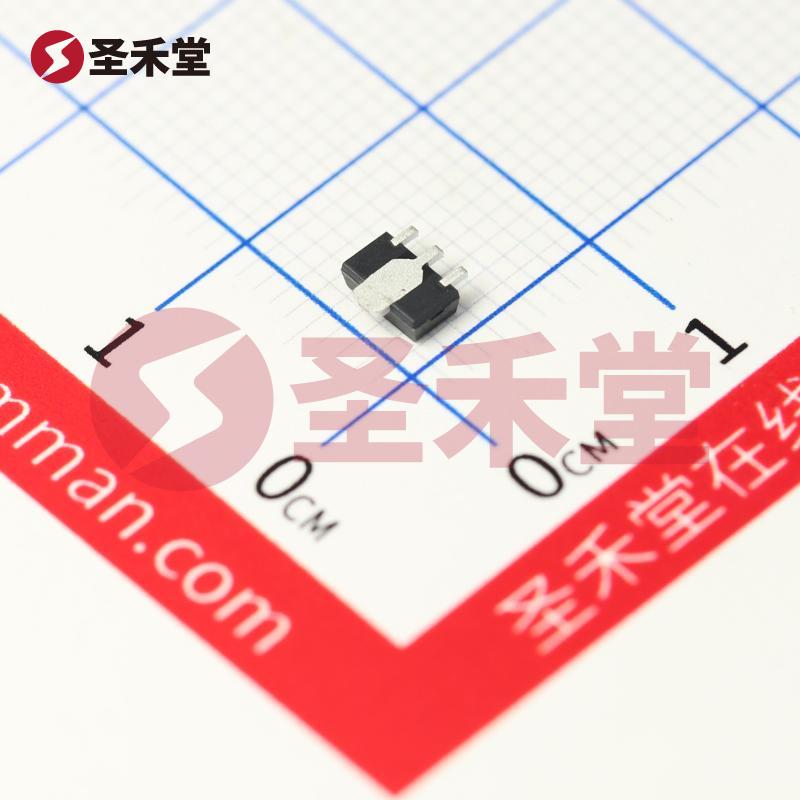

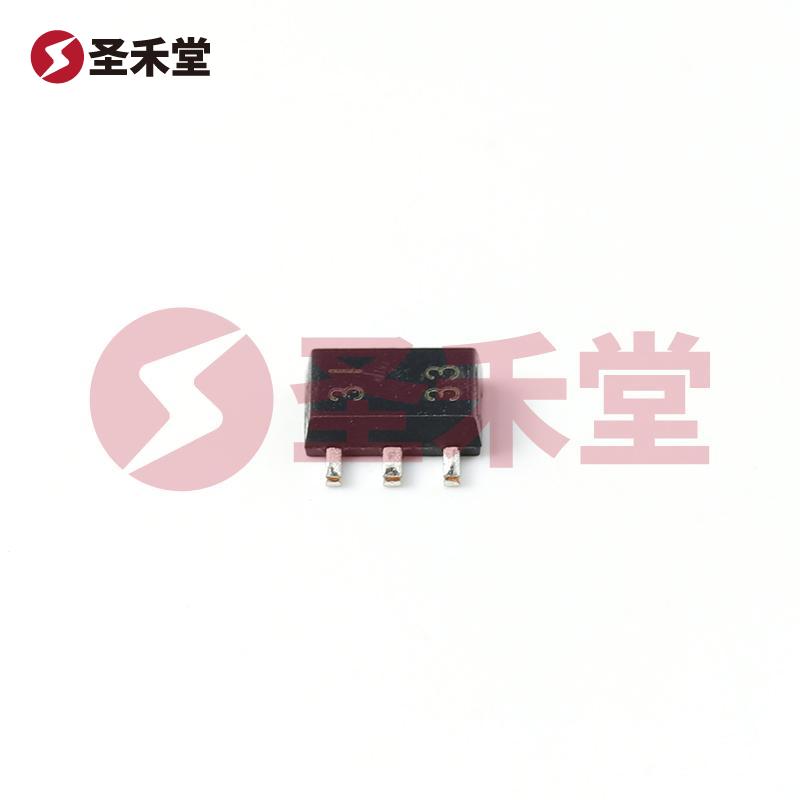

TL431IPK

TL431IPK 产品概述

概述

TL431是一款由德州仪器（Texas Instruments, TI）制造的可调式电压基准芯片，广泛应用于电源管理、电压监测和精密测量等多个领域。该器件支持输出电压从2.495V到36V的范围，输出电流最高可达到100mA，具备较高的输出稳定性和精度，非常适合在要求严格的电气环境中使用。

主要参数

• 参考类型：分流器
• 输出类型：可调式
• 电压 - 输出范围：最小值为2.495V，最大值为36V
• 电流 - 输出：最高可达100mA
• 容差：±2.2%
• 电流 - 阴极：1mA
• 工作温度范围：-40°C 至 85°C（环境温度）
• 安装类型：表面贴装型 (SMT)
• 封装：SOT-89-3

关键特性

1. 可调性: TL431的输出电压可通过外部电阻进行调整，使其更适应不同电路的需求。这一特性使得TL431非常灵活，能够在各种设计中使用。

2. 高精度: 其±2.2%的容差提供了良好的输出电压稳定性，适合用于对电压要求较高的应用，如高精度的运算放大器电源和参考电压。

3. 宽工作温度范围: TL431能够在-40°C到85°C的广泛温度范围内稳定工作，使其适用于恶劣环境下的应用。

4. 小型封装: 采用SOT-89-3封装的TL431在面积和体积上都具有很好的表现，适合空间受限的设计需求。这种小型封装也使得在高速电路中信号延迟和噪声干扰最低化。

应用场景

• 电源管理: TL431常用于开关电源（SMPS）中作为反馈环路的电压基准，为电源提供稳定的参考电压。

• 精密测量: 在需要高精度电压基准的测量系统中，TL431可以充当参考源，保证测量结果的准确性。

• 电压监测: TL431能够用于电池管理系统、充电器等电压监测电路中，确保电压在设定范围内，避免对设备造成损坏。

• 信号转换: 在模数转换（ADC）或数模转换（DAC）电路中，TL431可以用作稳定的参考电压，为转换过程提供准确的基准。

性能优化和设计注意事项

在使用TL431时，用户应注意几点：

• 外部电阻选择: 调整输出电压时，所选的外部电阻值直接影响输出电压的稳定性和准确性。因此，合理选择外部电阻至关重要。

• 散热考虑: 在高输出电流和大电压差下，TL431可能会产生显著的功耗，设计时需考虑适当的散热措施以防止器件过热，影响其性能和可靠性。

• 电源旁路: 在电源设计中，建议在TL431的电源引脚附近添加适当的旁路电容，以滤除高频噪声，提升电路性能。

总结

TL431IPK电压基准芯片，是一款经济、高效、灵活配置的电压基准方案，适用于广泛的电气和电子应用领域。其出色的性能、可靠性和多样的应用潜力，使其在业界获得了广泛的认可与推崇。对于设计师而言，TL431提供了解决各种电压管理和监测需求的理想选择。无论是在消费电子、工业设备，还是通讯应用中，TL431无疑都是一种卓越的选择。
