NC7SZ57P6X

产品概述：NC7SZ57P6X

概述

NC7SZ57P6X是由ON Semiconductor（安森美）公司制造的一款可配置多功能逻辑器件，属于CMOS系列。该器件具有高性能、低功耗的特点，非常适合于多种数字逻辑电路应用。这款产品主要应用于高频、低功耗的电子设计领域，能够在不同的电压范围内灵活工作。

主要规格

• 逻辑类型：可配置多功能
• 电路数：1
• 输入数：3
• 输出类型：单端
• 施密特触发器输入：无
• 输出电流：高电流和低电流均为32mA
• 供电电压范围：1.65V ~ 5.5V
• 工作温度范围：-40°C ~ 85°C
• 安装类型：表面贴装型
• 封装类型：6-TSSOP，SC-88，SOT-363

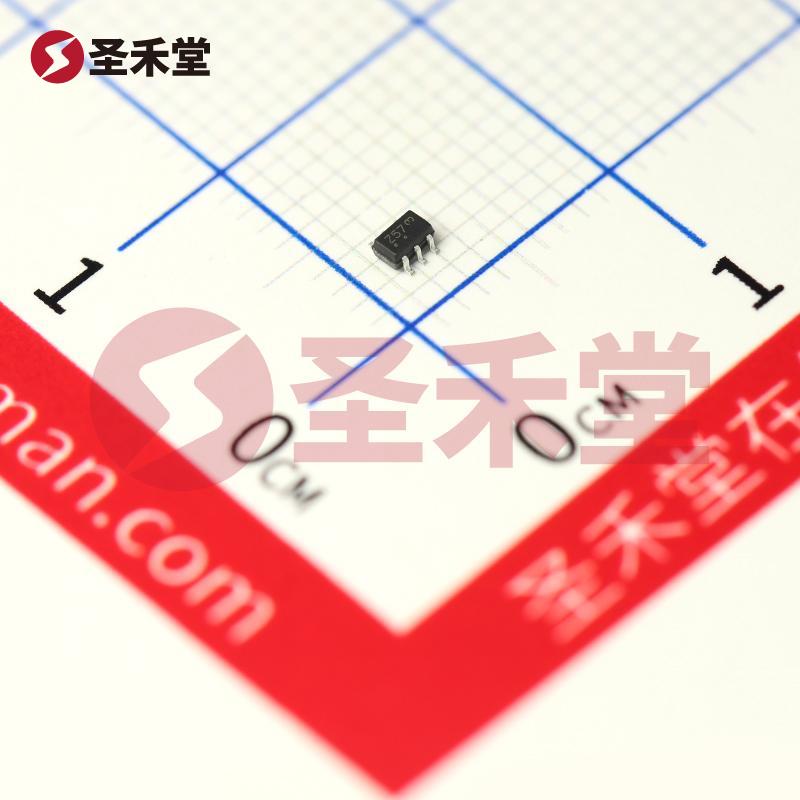

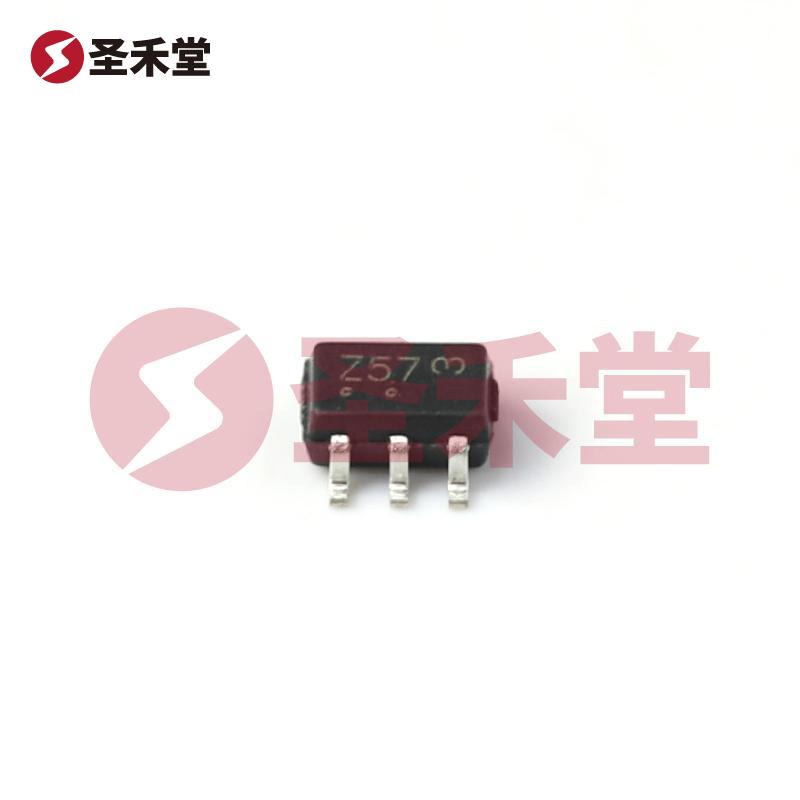

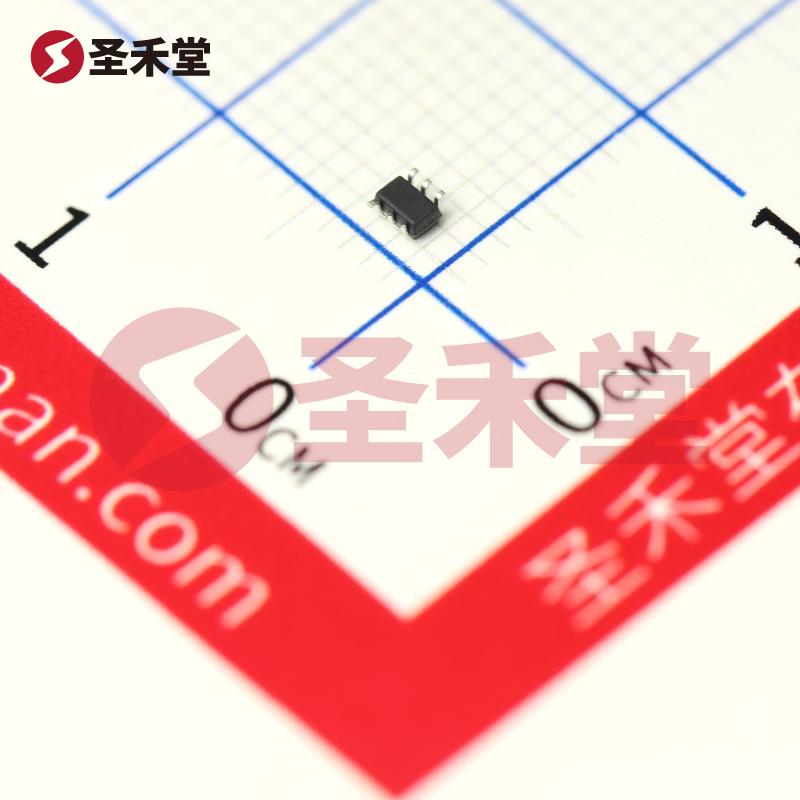

封装信息

NC7SZ57P6X采用SC-88（也称为SC-70-6）的封装，这是一种流行的表面贴装元件形态，特别适合于空间有限的应用。其小巧的封装不仅有助于节省面积，还便于自动化生产，提高设备的集成度和可靠性。

功能与应用

作为一款可配置多功能逻辑器件，NC7SZ57P6X能够根据用户的需求进行灵活的配置，支持多种逻辑功能的实现。其输入端口支持3个输入信号的处理，方便用户在不同的电路中集成多种逻辑功能。

此产品特别适合于移动设备、便携式电子产品以及各种低功耗应用。在这些场合下，能够在增强性能的同时，降低功耗是非常重要的，而NC7SZ57P6X正好满足了这一需求。此外，器件的宽供电电压范围以及极低的待机电流，使得它在电池供电的应用中也十分理想，能够有效延长电池的使用寿命。

性能优势

1. 低功耗设计：该器件设计旨在最小化功耗，非常适合需要长时间运行的电池供电设备。
2. 宽电压范围：能够在1.65V到5.5V的电压下稳定工作，增加了其适用性，能够在多种电源环境中使用。
3. 高输出驱动能力：输出电流可达32mA，能够驱动较负载，适合多种应用场景。
4. 广泛的工作温度范围：-40°C到85°C的工作温度范围使得该器件能够适应极端环境，增强了其适应性和可靠性。

潜在应用

• 移动通信设备：在手机、平板电脑等设备中执行逻辑运算。
• 消费电子产品：在家电、音视频设备中进行信号处理。
• 嵌入式系统：用于自动化控制的逻辑电路设计。
• 便携式医疗设备：提供可靠的逻辑控制功能。

小结

NC7SZ57P6X是安森美推出的一款高性能、多功能逻辑器件，其小型化的SC-88封装与灵活的逻辑配置能力使得它在众多电子应用中表现出色。无论是在移动设备、消费电子，还是在工业控制和医疗设备中，这款产品都展现了其优越的性能和广泛的应用潜力。选择NC7SZ57P6X，将为你的设计带来更高的效率和更小的功耗。
