MC34063AGD 产品概述

基本信息

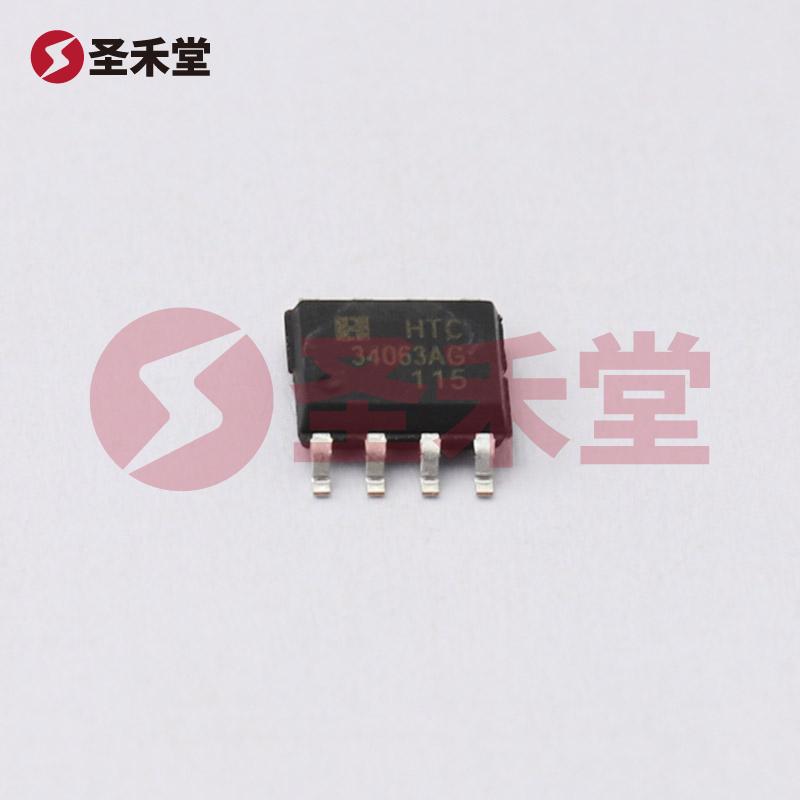

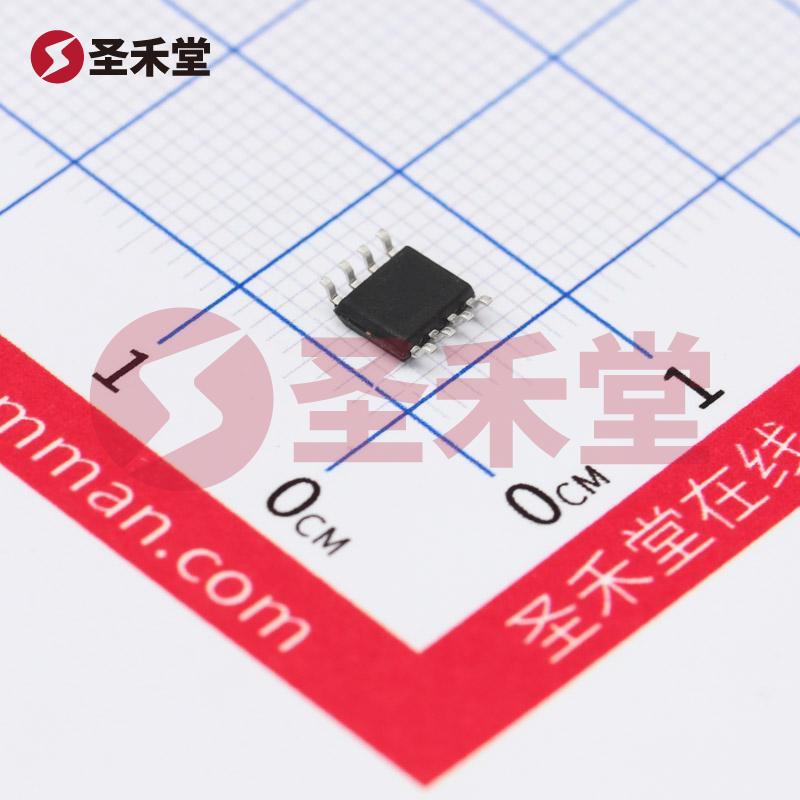

MC34063AGD 是美国国家半导体公司（National Semiconductor）生产的一款高效 DC-DC 转换器，封装形式为 SOP-8。该器件广泛应用于各种电子产品中，如电源管理、充电器、LED 驱动、便携式电子设备等，是一个功能强大、集成度高的解决方案。

工作原理

MC34063AGD 是一种工作在升压、降压及反激直流转换器功能的设备。它能够将直流电源的电压从一个值转换到另一个值，同时保持高效率。在其内部集成了功率开关、控制电路、反馈误差放大器等组件，使得设计变得更加简单。其工作原理主要基于电感储能的方式，当开关管导通时，电流通过电感，储存能量。当开关管关闭时，电感中的能量被释放到输出端，通过二极管传递至输出负载。

主要特点

1. 输入电压范围：MC34063AGD 的输入电压范围为 3V 至 40V，适应多种应用场合。
2. 输出电流：最高支持 1.5A 的输出电流，适合功率较大的负载。
3. 高效率：其性能优越，转换效率可达 80% 以上，极大减少了热量的产生。
4. 可调节输出：MC34063AGD 支持可调节的输出电压，用户可以根据具体应用需求进行灵活设置。
5. 内置电流保护：内置电流限制和热关断功能，确保器件在过载或过热情况下的安全工作。

应用场景

MC34063AGD 可以广泛用于以下应用场景：

1. 电源管理：适用于各种电子设备中，为电路提供稳定的电源，有效调节电压和电流。
2. LED 驱动：可驱动各种 LED 灯具，提供稳定的电流以实现均匀的照明效果。
3. 汽车电子：广泛应用于汽车电源系统中，为各类汽车电子设备提供可靠的电源转换。
4. 便携式设备：在许多便携式设备中，MC34063AGD 被用来提供从电池到设备所需的稳压电源，确保设备正常运行。
5. 充电器：特别适用于可充电电池的充电器，通过优化功率输出，达到快速且安全的充电效果。

设计考虑

在设计与 MC34063AGD 相关的电路时，有几个因素需要考虑：

1. 电感选择：合理的电感选择会直接影响转换器的工作效率和输出性能。通常需要根据输出电压和电流需求，选择相应规格的电感。
2. 输入输出电容：输入和输出电容的选取也至关重要，优质电容不仅能过滤链路中的高频噪声，还能确保稳定输出电压。
3. PCB布局：合理的 PCB 布局设计可减少干扰，降低功率损耗，提升电路的整体性能。建议尽量将功率回路与控制电路分开布线，保持短路径设计，以减少 EMI（电磁干扰）。
4. 散热管理：为了确保 MC34063AGD 在满载条件下的稳定性，合适的散热设计是必不可少的，考虑加装散热器或风扇以降低工作温度。

总结

MC34063AGD 是一款集成度高、效率优越的 DC-DC 转换器，适用于各种电源管理需求。凭借其多功能、高效能特性及广泛的应用场景，MC34063AGD 在电源设计中展现了重要的应用价值。无论是新产品设计，还是现有系统的改造，它都是一个极具吸引力的选择。
