NX7002AK,215 产品概述

产品背景

NX7002AK,215 是由 Nexperia（安世）公司制造的一款高性能 N 沟道金属氧化物半导体场效应管（MOSFET）。具有最大漏源电压 60V，连续漏极电流 190mA 的特点，广泛应用于各类电子设备的开关和放大电路。这款器件的设计考虑了高效能和可靠性，特别适合于在严苛环境下工作的应用。

技术参数

1. 漏源电压（Vdss）: 最高支持 60V 的工作电压，使其适用于多种应用场景，包括电池管理、DC-DC 转换器和马达驱动等。
2. 连续漏极电流（Id）: 在 25°C 温度下，能够承受最大 190mA 的连续漏极电流，确保其在正常使用条件下的稳定性与安全性。
3. 栅源极阈值电压（Vgs(th)）: 该器件在 250µA 时的阈值电压为 2.1V，保证其在低电压条件下也能实现有效的开关操作。
4. 导通电阻（Rds(on)）: 在 10V 偏置和 100mA 电流下，最低导通电阻为 4.5Ω，支持高效能的电源转换，降低功耗。
5. 功率耗散: 在环境温度 25°C 下最大功率耗散为 265mW；在结温 Tc 下可以达到 1.33W，适应不同的应用需要。
6. 工作温度范围: 适应的工作温度范围为 -55°C 至 150°C，使其适合于高温、低温等恶劣环境下运行。
7. 栅极电荷（Qg）: 最大栅极电荷为 0.43nC（在 4.5V 下），这一特性能实现高频率操作，有效降低开关损耗。

封装和安装

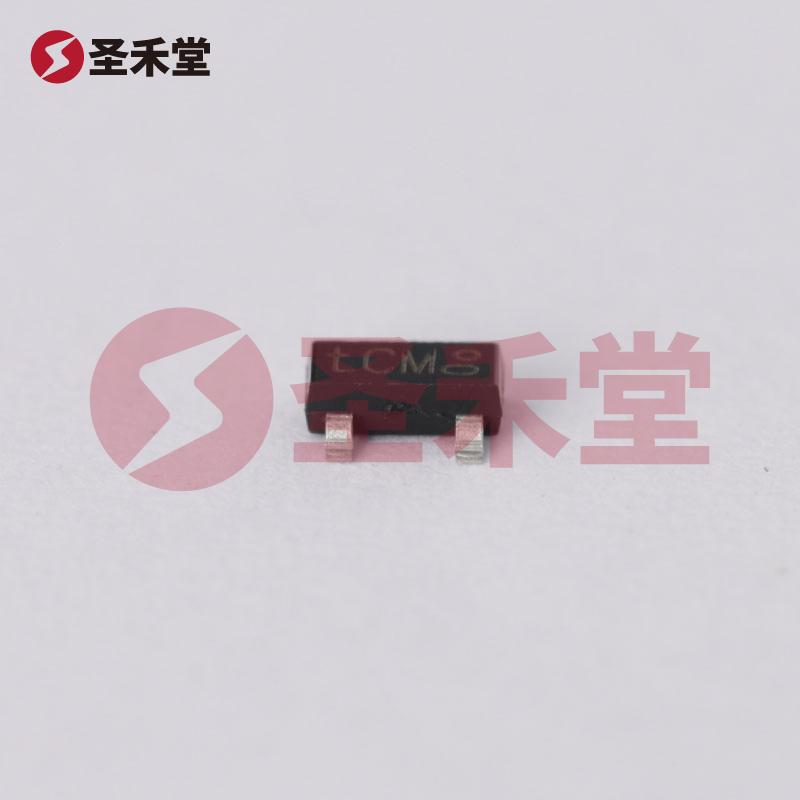

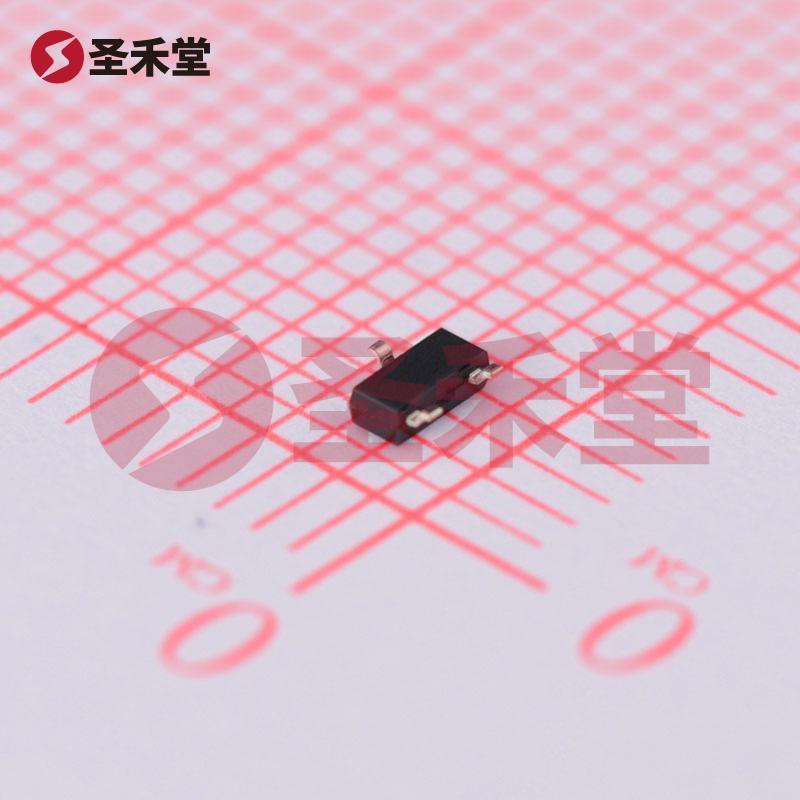

NX7002AK,215 采用 SOT-23-3 表面贴装封装（TO-236-3、SC-59），此种封装极大地节省了电路板空间，方便自动化贴装及焊接工艺，同时也增强了散热性能，确保器件在工作时的温升保持在可控范围内。

应用场景

NX7002AK,215 MOSFET 的应用领域广泛，包括但不限于：

• 开关电源：作为高效开关元件，在 DC-DC 转换器中实现高转换效率，降低能量损耗。
• 电池管理：当用于电池充放电的开关控制时，可以有效管理电池的充电和放电过程，以延长电池的生命周期。
• 马达驱动：适用于小型电机的控制电路，提供可靠的驱动和保护机制。
• 消费电子：在智能手机、平板电脑等消费电子产品中，用于高效的功率管理和信号放大。
• 工业控制：用于传感器和执行器的控制，提高控制系统的效率和可靠性。

竞争优势

相较于其他同类产品，NX7002AK,215 在导通电阻、逻辑电平控制及高工作温度方面表现出色，能够在保证器件性能的同时，降低系统的整体功耗。此外，由于其卓越的散热性能和坚固的物理结构，该器件在动态环境下具备更高的可靠性。

总结

总体而言，NX7002AK,215 是一款在其规格范围内表现卓越的 N 沟道 MOSFET，具有高电压、高电流以及良好的热稳定性能。其广泛的应用场景及出色的指标，使其成为设计工程师在电源管理、马达控制等电子系统中值得信赖的选择。对于需要高可靠性及高效能的应用领域，NX7002AK,215 提供了极具价值的解决方案。
