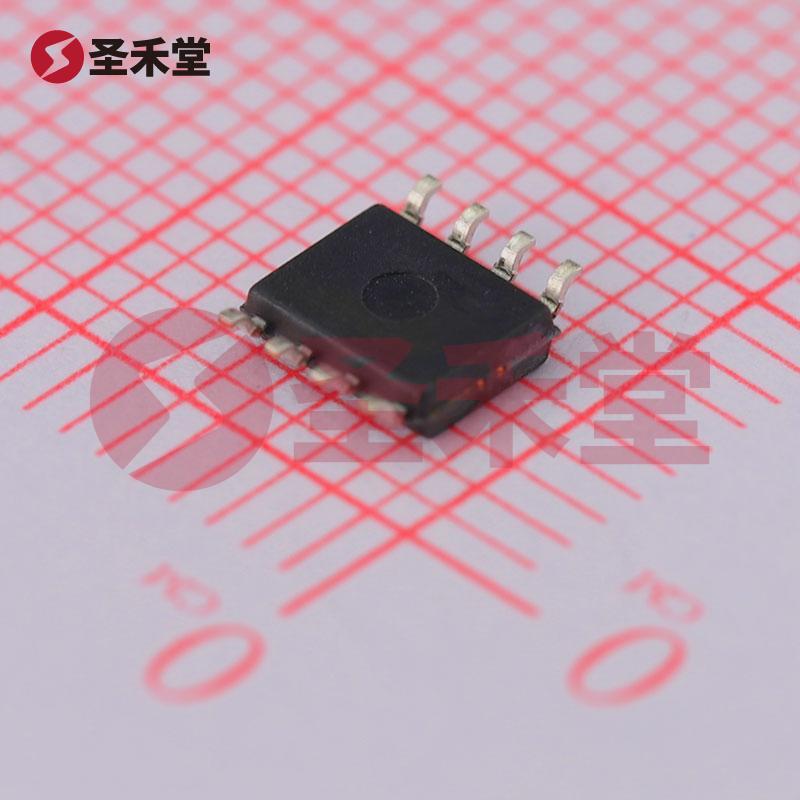

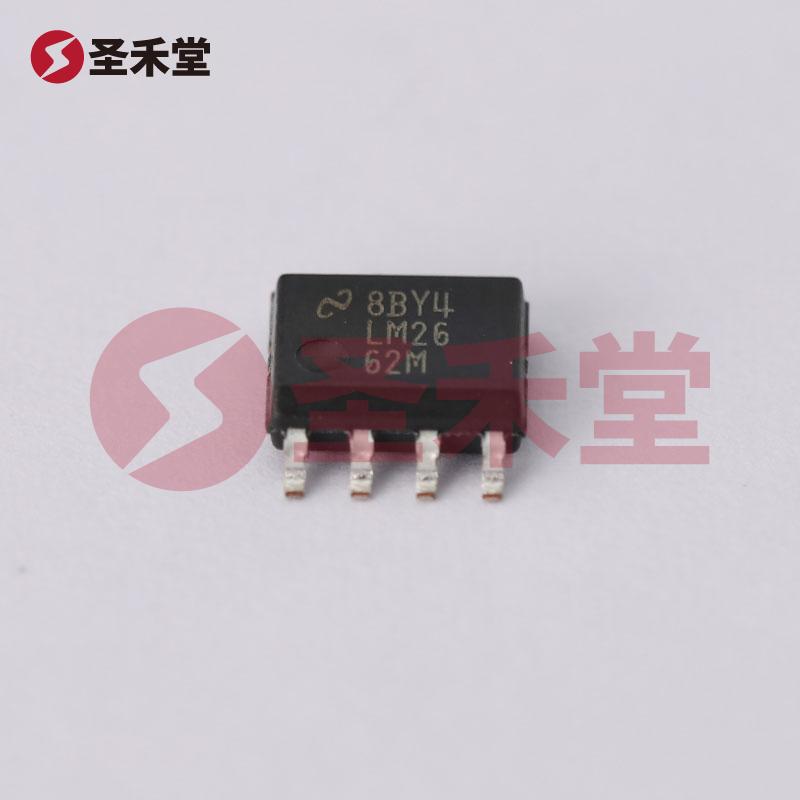

LM2662M/NOPB 产品实物图片
LM2662M/NOPB 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

LM2662M/NOPB

商品编码: BM69413524
品牌 :
TI(德州仪器)
封装 :
SOIC-8
包装 :
管装
重量 :
0.173g
描述 :
DC-DC电源芯片 固定 200mA 1.5V~5.5V -5.5V~-1.5V SOIC-8
库存 :
147(起订量1,增量1)
批次 :
2年内
数量 :
X
9.4
按整 :
管(1管有95个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥9.4
--
1900+
产品参数
产品手册
产品概述

LM2662M/NOPB参数

功能比率输出配置正或负
拓扑充电泵输出类型固定
输出数1电压 - 输入(最小值)1.5V
电压 - 输入(最大值)5.5V电压 - 输出(最小值/固定)-Vin,2Vin,Vin/2
电流 - 输出200mA频率 - 开关10kHz,75kHz
同步整流器工作温度-40°C ~ 85°C(TA)
安装类型表面贴装型封装/外壳8-SOIC(0.154",3.90mm 宽)
供应商器件封装8-SOIC

LM2662M/NOPB手册

empty-page
无数据

LM2662M/NOPB概述

LM2662M/NOPB 产品概述

1. 引言

LM2662M/NOPB 是德州仪器(Texas Instruments)推出的一款高效稳定的 DC-DC 转换器。它采用了充电泵拓扑结构,以提供固定的负输出电压,能够在广泛的输入电压范围内实现电源转换,主要应用于低功耗便携式设备和其他对功率和空间有较高要求的电子应用。该器件具备多个优异的参数,使其成为设计师在各种应用中进行电源管理的重要选择。

2. 基本特性

LM2662M/NOPB 具有以下关键特性:

  • 输入电压范围:该芯片的工作输入电压范围为 1.5V 至 5.5V,使其能够从多种电源获得支持,包括常见的锂离子和镍氢电池。
  • 输出电压:其输出电压提供了多种选择,包括负输入电压(-Vin)、飞升电压(2Vin)和分压输出(Vin/2),可以满足不同负载需求的灵活性。
  • 输出电流:LM2662M/NOPB 能够提供高达 200mA 的输出电流,适用于许多低功耗应用场景。
  • 开关频率:该器件具有 10kHz 到 75kHz 的可调开关频率,有助于在不同工作条件下优化转换效率和EMI表现。
  • 工作温度范围:LM2662M/NOPB 适应的工作温度范围从 -40°C 到 85°C,适合于工业环境及其他苛刻条件下使用。

3. 封装与安装

LM2662M/NOPB 采用 8-SOIC 封装,封装宽度为 0.154"(3.90mm),使其非常适合表面贴装(SMD)工艺。8-SOIC 封装不仅满足了空间有限的设计要求,也便于自动化生产和装配。

4. 应用场景

LM2662M/NOPB 的设计专注于满足多种应用需求,常见的应用场景包括但不限于:

  • 便携式电子设备:如智能手机、平板电脑、电子书等,要求高效的电源供给与散热管理。
  • 传感器和无线设备:适用于低功耗无线传感器网络(WSN)及RFID设备,能够延长设备的电池使用寿命。
  • 便携式音频设备:如蓝牙音箱和耳机,可在多种环境中提供稳定的负电源。
  • 医疗设备:如便携式监测仪器,需要在宽温范围内稳定运行。

5. 设计灵活性

LM2662M/NOPB 的输入和输出设计提供多种组合可能,使其在设计中更具灵活性。加之其高达 200mA 的输出能力和宽输入电压范围,设计人员可以轻松应对不同的电源管理需求,提升总体设计的可靠性和性能。

此外,德州仪器提供了丰富的设计资源、参考设计和技术支持,以协助工程师在产品开发过程中快速实现并验证设计。

6. 结论

综上所述,LM2662M/NOPB 是一款功能强大且灵活的 DC-DC 电源芯片,具有优异的转换效率,适合多种便携式和嵌入式应用。凭借其广泛的输入电压范围、固定输出配置和高输出电流能力,LM2662M/NOPB 是电源设计工程师在实现高效电源管理时的理想选择。在设计和应用中,选择 LM2662M/NOPB 将有助于提升产品的性能与竞争力。
